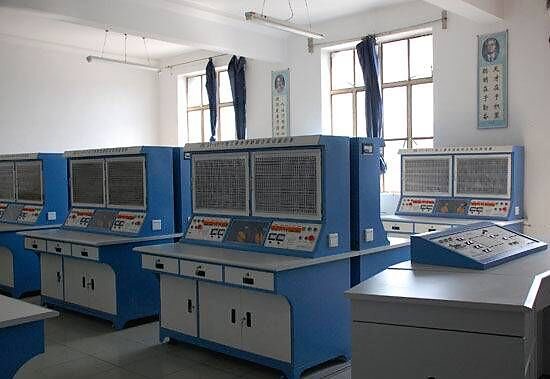

MYDQ-23C維修電工技能綜合實訓室設備

維修電工技能綜合實訓室設備-產品概述:
該設備采用國際慣用的萬能網孔板平臺式設計,自由組合的新思路,學員可根據實訓項目的要求組合成相應的實訓電路,完成電力拖動線路、照明線路接線工藝的實訓,達到"教"、"培"、"考"目的,設備組合簡單使用方便布局科學整齊美觀,擴展升級容易。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
二、技術參數:
1、工作電源:三相五線 380V±5% 50Hz
2、安全保護:漏電保護(動作電流≤30mA)過流保護,熔斷器保護
3、外形尺寸:1500×750×1650mm
4、額定功率:<0.5KW
5、環境溫度:-10℃ ~40 ℃
6、相對濕度:<85%
7、設備重量:150Kg
三、產品結構:
1、桌身部分:采用優質鋼板做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方。桌子的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
2、桌面部分:采用25mm厚高密度纖維板外貼進口防火板,PVC截面封邊,桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3、實訓屏部分:整體采用鋼木式結構。優質鋼材做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目,集成配備了各類電源。操作面板文字符號采用現代彩色蝕刻噴描技術處理,使面板標識清晰且經久耐用。實訓屏配置有測量儀表及三相異步電機,可進行相應參數的測量及三相拖動電路的實訓。
4、多功能網板部分:多功能網孔板采用"門框式"設計,主體采用2mm厚的拉絲不銹鋼板加工成型,網孔應用德國的先進工藝,采用改進型"橫二豎六"橢圓長孔加工,整體設計規范、合理,使各類元器件在任何角度、任何方位都能輕松裝配、調整。
四、基本配置:(以一間實訓室為例)

N0 配置名稱 型號 規格(長×寬×高) 單位 數量 備注
學生實操系統配置
1 鋼制實訓臺 MY-601E-01   12
2 鋼制實訓屏 MY-601E-02   12
(1) 實訓電源系統 MY-601E-03   24
(2) 多功能實訓網板 MY-601E-04   24 活動開門式
(3) 三相異步電機系統 180W 380V   24
3 電拖實訓套件     24
4 照明電路實訓套件     24
5 配套易損器材     1
6 工程材料     1
7 實訓指導書     12
五、實訓項目:
電力拖動部分:
低壓電器的識別
1、三相異步電動機直接啟動控制
2、串聯電阻降壓啟動線路
3、三相異步電動機點動控制線路
4、三相異步電動機自鎖控制線路
5、接觸器聯鎖的三相異步電動機正反轉控制線路
6、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
7、雙重聯鎖的三相異步電動機正反轉控制線路
8、工作臺自動往返控制線路
9、三相異步電動機順序控制線路
10、三相異步電動機多地控制線路
11、三相鼠籠異步電動機的降壓起動控制電路
12、通電延時帶直流能耗制動的Y-△起動的控制線路
13、手動Y-△控制
14、C620車床的接線、故障與維修
15、電動葫蘆電氣控制
16、銑床主軸與進給電動機的控制
17、電動反接制動控制線路
18、直接啟動及能耗制動控制
照明部分:
1、插座和一個開關控制一盞燈的控制與接線
2、兩個雙聯開關控制一盞燈的控制與接線
3、三個開關控制一盞燈的控制與接線
4、日光燈的控制與接線
