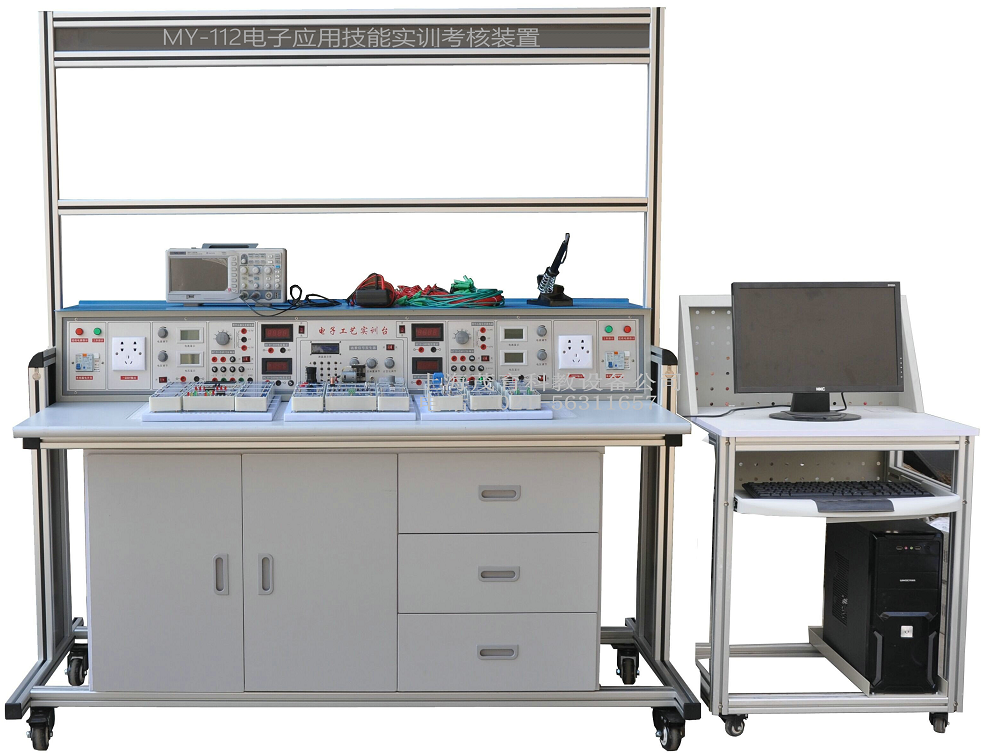

MY-112B電子應用技能實訓考核裝置
電子應用技能實訓考核裝置適合應用型本科院校、高等職業學校、中等職業學校的電子技術、電子信息、機電一體化、自動化、電子電器應用與維修、工業自動化控制、計算機應用等電子專業和非機電類專業的《單片機技術》、《模擬電子技術》、《數字電子技術》、《計算機原理》等課程的教學與實訓。本設備是將實際應用中單元電路模塊化。學生通過模塊間的搭接,很方便就能搭建成各種實際產品,模塊搭成產品的范圍涉及家電,工業,無線等方面內容。單元模塊電路包括傳感器,信號處理,顯示,執行本體,接口電路,微處理器等模塊。模塊都采用有機塑料盒裝配,模塊間采用排插和接線柱連接,使實訓模塊能夠靈活按教學要求或競賽要求搭建成各種實際產品。
二、技術指標:
(1)工作電源:兩相三線 AC 220V±10% 50Hz
(2)工作溫度:-10~40℃;環境濕度:≤90%(25℃)
(3)外形尺寸:長×寬×高=1600×850×1920mm
(3)整機功耗:≤700V.A
(5)安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
(6)交、直流電源
A. 各檔交流電源,包括3V、6V、9V、12V、15V、18V、24V、共7種 2A;具有中心抽頭的17V 0 17V
B. 直流穩壓電源(0~24V、2A),由多圈電位器連續調節,輸出最大電流為2A,每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10-2,負穩壓度<10-2,紋波電壓: <5mV。
C.各檔直流電源,包括±12V及±5V電源
(7)功率輸出函數發生器:采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。
正弦波輸出幅度 |
≥10V |
輸出阻抗 |
50Ω |
失真度 |
<1%(0.1HZ-- 1KHz) |
頻率范圍 |
0.1HZ~3MHz,采用鍵盤直接輸入數字設定頻率 |
輸出幅度 |
電位器調節,正弦波輸出具有20db,40db衰減 |
方波占空比 |
可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 |
100MHz,自動換檔 |
(8)電表
A.數字直流電流表(AX4模塊單元):測量范圍:0~2000mA
B.數字直流電壓表:測量范圍:0~30V,輸入阻抗:47KΩ/V
C.數字直流毫伏表:測量范圍:0~2000mV
D.嵌入式多功能網絡虛擬儀器(與開放實驗室信息管理系統配套使用)
A、終端部分采用7寸彩色觸摸屏(裝學生實驗屏上)同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于LabVIEW虛擬儀器程序的編程方法,學生可自行設計各種虛擬儀器。
C、儀器包括
1)、雙蹤存貯示波器,多種同步方式,存貯深度可編程;
通道數:2路
帶寬:20MHZ
分辨率:8位
電壓范圍:-10~+10V
存貯深度:64K
2)、頻譜分折儀;
3)、數字三用表,可測電阻、電流、電壓等;
數字IO口
通道數:8路IO
輸入電平:TTL
輸出電平:TTL
電流驅動:20mA/通道
4)、四路智能遠程電源控制
5)、數據具有上傳與保存功能并能通過服務器顯示
6)、提供LabVIEW虛擬儀器軟件(拷貝版)
三、裝置功能特點
1、由驗證書本知識,轉向綜合應用書本知識,實驗、實訓安排以培養能力為主導,以技術應用為目標,接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路,各種模塊精心配置,有多個應用組合部件,模塊采用塑料有機盒,兼作實物示教,一舉多得。不僅包括實訓指導書項目所需的單元,還為學生可能進行的創新與探索,配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源,以及各種儀表,為學生提供了一個完全開放的,可充分發揮創新潛能的平臺,在此平臺上,可以做電工電子產品線路的安裝調試和排故,還可做技能競賽、課程設計、畢業設計和科技開發;而且模塊維修方便,可放手讓學生操作、試驗,無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置;其中有許多電工電子產品線路,不僅有利于知識的實際應用,而且可以大大提高學生的學習興趣。
四、電子應用技能實訓考核裝置可以完成的實訓項目
(1) 空調電路
模塊配置
①SDM002-AVR單片機主機
②SDM507-半導體制冷片
③SDM605-四位數碼管顯示
④SDM404-NPN三極管驅動*2個
⑤SDM501-直流風機
⑥SDM311-紅外發射
⑦SDM312-紅外接收
⑧SDM504-蜂鳴器
⑨SDM105-空氣質量傳感器
(2) 出租車計價器
模塊配置
①SDM606-12864點陣液晶
②SDM001-MCS51單片機主板
③SDM403-8位獨立按鍵
④SDM502直流電機
⑤SDM405 PNP三極管驅動
(3) 綜合報警器
模塊配置
①SDM605-四位數碼管顯示
②SDM201-觸摸按鍵
③SDM107-熱釋電紅外傳感器
④SDM112-紅外反射
⑤SDM106-煙霧傳感器
⑥SDM302-四種音樂
⑦SDM503-揚聲器
⑧SDM001-AVR主機
(4)超聲波測距
模塊配置
①SDM001-MCS51單片機主機
②SDM111-超聲波發射接收模塊
③SDM605-四位數碼管顯示模塊
(5)電子秤
模塊配置
①SDM603-十進制計數器
②SDM104-稱重傳感器
③SDM201-ICL7135模數轉換
④SDM406-4*4鍵盤
⑤SDM001-MCS51單片機主板
⑥SDM606-12864LCD屏
⑦SDM504-蜂鳴器
(6)電子語音播放萬年歷
模塊配置
③SDM001-MCS51主機
④SDM605-12864點陣液晶
⑤SDM103-溫度傳感器18B20
⑥SDM403-8位獨立按鍵
⑦SDM313-AK040語音
⑧SDM503-揚聲器
(7) 64*32點陣廣告屏
模塊配置
①SDM002-AVR單片機主機
②SDM601-64*32點陣模塊
③SDM403 8位獨立按鍵
(8) 酒精測試儀
模塊配置
①SDM002-AVR主機
②SDM605-四位數碼管顯示
③SDM108-酒精傳感器
④SDM403-8位獨立按鍵
(9)頻率計
模塊配置
1)SDM303-三位計數器 2個
2)SDM605-四位數碼管顯示 2個
3)SDM603-十進制計數器
4)SDM307-脈沖信號發生
(10)聲光控制小燈
模塊配置
1)SDM101-聲光控制
2)SDM405-PNP三極管驅動
3)SDM604-直流燈泡
4)步進電機控制
5) 兩室溫度控制
五、本設備的配置
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
1 |
電子工藝實訓桌 |
帶萬向輪靈活移動 |
1 |
張 |
鋁合金框架 |
2 |
電子工藝電源臺 |
|
1 |
臺 |
鐵質 |
3 |
函數發生器0.1HZ~2MHZ
(正弦波、三角波、方波) |
|
1 |
臺 |
已裝實訓臺上
客戶無須另購 |
4 |
數字頻率計(可內測與外側) |
100MHz |
1 |
臺 |
已裝實訓臺上
客戶無須另購 |
5 |
工具 |
|
1 |
套 |
見表一 |
6 |
電子元件模塊 |
配有10塊放置板 |
1 |
套 |
見表二 |
7 |
實驗連接線 |
|
1 |
套 |
1套 |
8 |
2004 DXP6.0PCB繪圖軟件 |
|
1 |
套 |
拷貝版 |
9 |
KeilC51軟件 |
|
1 |
套 |
拷貝版 |
10 |
開放式實驗室管理系統 |
|
1 |
套 |
附1 |
表一 配套工具
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
1 |
烙鐵(帶架) |
35W |
套 |
1 |
2 |
剝線鉗 |
鴻義 |
把 |
1 |
3 |
斜口鉗 |
6寸 |
把 |
1 |
4 |
尖嘴鉗 |
6寸 |
把 |
1 |
5 |
十字螺絲刀 |
新發 |
把 |
1 |
6 |
一字螺絲刀 |
新發 |
把 |
1 |
7 |
一字螺絲刀(。 |
得力 |
把 |
1 |
8 |
十字螺絲刀(小) |
得力 |
把 |
|
9 |
美工刀 |
|
把 |
1 |
表二 電子模塊(元件盒)
序號 |
模塊名稱 |
數量 |
單位 |
1 |
SDM001-MCS51主機 |
1 |
個 |
2 |
SDM101-聲光控制 |
1 |
個 |
3 |
SDM102-溫度傳感器LM35 |
1 |
個 |
4 |
SDM103-溫度傳感器18B20 |
1 |
個 |
5 |
SDM104-稱重傳感器 |
1 |
個 |
6 |
SDM105-空氣質量傳感器 |
1 |
個 |
7 |
SDM106-煙霧傳感器 |
1 |
個 |
8 |
SDM107-熱釋電紅外傳感器 |
1 |
個 |
9 |
SDM108-酒精傳感器 |
1 |
個 |
10 |
SDM109-PT100傳感器 |
1 |
個 |
11 |
SDM111-超聲波發射接收 |
1 |
個 |
12 |
SDM112-紅外反射 |
1 |
個 |
13 |
SDM201-觸摸按鍵 |
1 |
個 |
14 |
SDM202-音頻功放 |
1 |
個 |
15 |
SDM203-ICL7135 |
1 |
個 |
16 |
SDM204-反相器 |
2 |
個 |
17 |
SDM301-倒車音樂 |
1 |
個 |
18 |
SDM302-四種音樂 |
1 |
個 |
19 |
SDM303-三位計數器 |
2 |
個 |
20 |
SDM305-單穩態電路 |
2 |
個 |
21 |
SDM306-雙穩態電路 |
2 |
個 |
22 |
SDM307-脈沖及信號產生 |
1 |
個 |
23 |
SDM308-無線接收 |
1 |
個 |
24 |
SDM309-無線發射 |
1 |
個 |
25 |
SDM310-多段語音錄放 |
1 |
個 |
26 |
SDM311-紅外發射 |
1 |
個 |
27 |
SDM312-紅外接收 |
1 |
個 |
28 |
SDM313-AK040語音 |
1 |
個 |
29 |
SDM401-直流電機驅動 |
1 |
個 |
30 |
SDM402-直流繼電器 |
1 |
個 |
31 |
SDM403-8位獨立按鍵 |
1 |
個 |
32 |
SDM404-NPN三極管驅動 |
2 |
個 |
33 |
SDM405-PNP三極管驅動 |
2 |
個 |
34 |
SDM406-4x4鍵盤 |
1 |
個 |
35 |
SDM501-直流風機 |
1 |
個 |
36 |
SDM502-直流電機 |
1 |
個 |
37 |
SDM503-揚聲器 |
2 |
個 |
38 |
SDM504-蜂鳴器 |
1 |
個 |
39 |
SDM505-步進電機 |
1 |
個 |
40 |
SDM506-加熱模塊 |
1 |
個 |
41 |
SDM507-半導體制冷片 |
1 |
個 |
42 |
SDM601-64*32點陣 |
1 |
個 |
43 |
SDM602-交通燈顯示 |
1 |
個 |
44 |
SDM603-十進制計數器 |
2 |
個 |
45 |
SDM604-燈泡 |
2 |
個 |
46 |
SDM605-四位數碼管顯示 |
2 |
個 |
47 |
SDM606-12864點陣液晶 |
1 |
個 |
48 |
SDM607-綜合顯示 |
1 |
個 |
49 |
大小頭轉接線紅色 |
5 |
條 |
50 |
大小頭轉接線黑色 |
5 |
條 |
51 |
單片機連線60CM(紅色) |
5 |
條 |
52 |
單片機連線60CM(紅色) |
5 |
條 |
53 |
單片機連線40CM(黃色) |
10 |
條 |
54 |
單片機連線40CM(綠芭) |
10 |
條 |
55 |
單片機連線40CM(藍色) |
10 |
條 |
56 |
單片機連線20CM(黃色) |
10 |
條 |
57 |
單片機連線20CM(綠色) |
10 |
條 |
58 |
單片機連線20CM(藍色) |
10 |
條 |
59 |
8針排線(彩色) |
10 |
條 |
60 |
雙頭3針排線37CM |
2 |
個 |
61 |
集成18B20 |
2 |
個 |
62 |
集成LM35 |
2 |
個 |
63 |
砝碼20g |
5 |
個 |
64 |
RS232串口線(直通) |
1 |
個 |
65 |
九孔板 |
1 |
個 |
66 |
電源適配器12V/5A(DC-00819) |
1 |
個 |
67 |
SDMISP軟件 |
1 |
個 |
68 |
PT100 |
1 |
個 |
69 |
培訓資料 |
1 |
套 |
70 |
模塊位置圖 |
1 |
本 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查電子應用技能實訓考核裝置的貨品外觀,核實電子應用技能實訓考核裝置的數量及配件,拒收處于受損狀態的電子應用技能實訓考核裝置;
2、設備質保:上海茂育將為各采購單位提供電子應用技能實訓考核裝置產品說明書內的質保條件和質保期,在質保范圍內提供對電子應用技能實訓考核裝置的免費維修,超出條件承諾時提供對電子應用技能實訓考核裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌碾娮討?yīng)用技能實訓考核裝置選型錯誤或電子應用技能實訓考核裝置購買數量錯誤,造成電子應用技能實訓考核裝置的退換貨要求,將不被接受;
4、設備貨期:對電子應用技能實訓考核裝置的發貨期為參考值,如您需要了解電子應用技能實訓考核裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對電子應用技能實訓考核裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關電子應用技能實訓考核裝置的技術咨詢。
