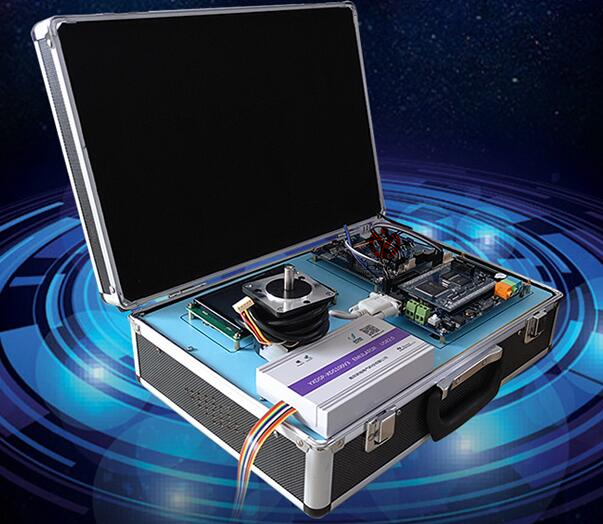

F28335-DSP教學實驗箱
一、F28335-DSP教學實驗箱-特點:采用 DSP 開發板+電機驅動板+液晶觸控顯示的組合操作平臺,方便用戶實現電機控制的一體化開發;
1、DSP端采用28335實用板,以現今主流TMS320F28335為核心,
2、采用六層核心板+底板的形式;
3、BLDC 電機平臺采用三相全橋隔離控制,精確的 PID 算法,保證電機精確運轉;
4、板載硬件資源豐富,外擴功能強大,可滿足各類項目實驗。
5、4.3 寸觸控顯示,采用工業類級別,滿足惡劣的工作環境,友好的人機界面方便您更好的操作;
6、采用分拆獨立的模塊化設計理念,既可獨立演示,又可整體工作;
7、對于電機控制有獨特設計的電機控制口;
8、詳細的用戶手冊,讓您輕松入門掌握;
9、注重 EMI 設計,穩定高效,包括外擴和所有外設資源;
10、主流的 F28335 平臺,是電機控制領域和電力檢測領域的首選;
11、豐富的實驗例程,可滿足各種教學實驗,尤其電機控制領域,方便用戶對其進行移植。
二、實驗箱設備參數:
|
序號 |
項目 |
要求 |
D S P 端
|
1 |
主處理器 |
TMS320F28335(開發板形式) |
2 |
鍵盤 |
外擴 3*4 矩陣鍵盤 |
3 |
液晶顯示屏 |
12864 液晶屏(帶中文字幕庫) |
4 |
RS485 接口 |
1 路 RS485 接口 |
5 |
CAN |
用于CAN 總線組網 |
6 |
6 PWM 接口 |
18 路 PWM(包含 6 路增強型 PWM) |
7 |
RS232 接口 |
1 路 RS232 接口 |
8 |
ADC輸入接口 |
16 路 AD 輸入接口,反饋電機的狀 態 |
9 |
音頻接口 Audio 接口 |
提供錄音、播音功能 |
10 |
捕捉接口 |
6 路 CAP 捕捉口(和正交編碼脈沖 引腳共用) |
11 |
DSP 外擴接口 |
20 位地址線和 16 位數據線及其他 |
12 |
SD 卡接口 |
用戶自配 SD 卡 |
13 |
開關電源 |
+5V,5A |
B L D C 端 |
14 |
三相無刷電機接口 |
可以與 12V—36V 電機相連,額定電 流不超過 4A |
15 |
電機類型 |
有位置傳感器和無位置傳感器的無 刷電機相連 |
16 |
26 針接口,包括 PWM 脈沖輸入接口,AD 接 口 |
可以與 YXDSP-F28335A/B、 YXDSP-F2812/basic 相連,PWM 輸入 |
17 |
BLDC_HALL 接口 |
位置傳感器電機的霍爾傳感器輸出 |
18 |
CAP_BEMF 接口 |
與控制端 CAP 相連,無位置傳感器 電機反電動勢輸出端 |
19 |
CAP_HALL 接口 |
與控制端 CAP 相連,有位置傳感器 的電機霍爾輸出端 |
20 |
電機電源輸入接口 |
24V 直流母線電壓的輸入端 |
顯 示 端 |
|
21 液晶顯示屏
|
工業級 4.3 寸 LCD 串口屏,480*272 分辨率,5V 供電,帶觸摸 |
|
核心處理器 |
CORTEX-M3 內核+高速 FPGA |
|
通訊接口 |
RS232 電平 |
|
上位機軟件 |
VisualTFT |
三、DSP 技術指標
1、主處理器: TMS320F28335,主頻 150MHz
2、SRAM: 片內:34K ×16 位,0 等待
片外:512K×16 位,15ns
3、FLASH: 片內:256K×16 位,36ns
片外:512K×16 位,70ns
4、ROM 片內:BOOT ROM 8K×16 位
片內:OPT ROM 1K×16 位,36ns
5、A/D 片內:2×8 通道,12 位分辨率,80ns 轉換速率,0~3V 輸入量程
6、HOST USB2.0 1 通道,全速
7、SCI 異步串口 2 通道,MAX3232
8、CAN 總線 1 通道,符合 CAN2.0 規范,最高傳輸速率 1Mbps
9、以太網 1 通道,兼容 NE2000,最高傳輸速率 10M
10、工作溫度 0~70℃
BLDC 技術指標
直流母線電壓+12~36V
電機額定電流不超過 4A
電機霍爾傳感器的供電電壓+5V
過壓過流指示
DSP 端基本配置
1、JTAG 接口:DSP 仿真器連接接口,可進行在線仿真和燒寫程序。
2、SCI 接口:1 路 232 接口,1 路 485 接口,可以與上位機進行串行通信。
3、PWM 接口:18PWM(其中 6 路高精度 HPWM),方便電機控制。
4、CAP 接口:4 路 CAP 捕捉口(和 6 路正交編碼脈沖引腳公用)。
5、CAN:1 路 CAN2.0 接口,用于 CAN 總線組網。
6、ADC 輸入接口:16 路 AD 輸入接口,12 位精度,輸入電壓范圍:0—3V。
7、音頻接口:3 路 Aduio 接口,提供錄音、播音功能
8、電機控制接口:兩組電機控制接口,每組可以控制一臺 3 相電機。
9、DSP 外擴接口:20 位地址線和 16 位數據線及其他。
10、一個 X1226 實時時鐘和 2KB 的 I2C EEPROM。
11、手動復位按鈕,方便用戶復位操作
四、DSP(28335 實用板實驗項目):
實驗 1: GPIO-LED 測試
實驗 2: GPIO-Setup 實驗
實驗 3: TIMER0 定時測試
實驗 4: TIMER1 定時測試
實驗 5: 按鍵中斷實驗
實驗 6: FFT 實驗
實驗 7: 音頻輸入實驗
實驗 8: SCIB 通信實驗
實驗 9: SCIC 的 RS485 通信實驗
實驗 10: SD 卡建立 txt 文件實驗
實驗 11: 浮點運算實驗
實驗 12: 看門狗實驗
實驗 13: 外部 Flash 讀寫實驗
實驗 14: 外部 RAM 讀寫實驗
實驗 15: 外部 RTC 時鐘實驗
實驗 16: 外部 EEPROM 讀寫實驗
實驗 17: DMA 方式讀寫外部 RAM 實驗
實驗 18: PWM 實驗
實驗 19: 捕獲實驗
實驗 20 :CAP 捕獲 PWM 信號實驗
實驗 21: SPI 中斷方式自測實驗
實驗 22: Mcbsp 配置為 SPI 自測實驗
實驗 23: Mcbsp 中斷方式自測實驗
實驗 24: DMA 方式讀 mcbsp 實驗
實驗 25: AD 查詢實驗
實驗 26: 片上觸發 AD 實驗
實驗 27: CAN 自測實驗
實驗 28: CAP 配置為 APWM 實驗
實驗 29: HRPWM 實驗
實驗 30:高分辨率 PWM 實驗
實驗 31: 線性卷積實驗
電機驅動模塊實驗項目
1、有位置傳感器無刷電機的開環控制
2、有位置傳感器無刷電機的閉環控制
3、無位置傳感器無刷電機的開環控制
4、有位置傳感器無刷電機的實驗箱的控制
5、提供整個系統中所有的可編程器件的源代碼
五、液晶屏幕產品規格:
產品類型: 基本型
核心處理器: CORTEX-M3 內核+高速 FPGA
尺寸: 4.3 寸
分辨率: 480*272
顏色: 64K 色,16 位 RGB
通訊接口: RS232 圖片下載 存儲容量 USB2.0/SD 卡/UART 1Gbit,任意大小圖片存儲,累加可存儲 457 張全屏圖片
圖層: 2 個圖層,層與層之間可拷貝疊加顯示
SD 卡接口: 支持,用于脫機量產和線長指定圖片更新
鍵盤接口: 支持,外接 4*4 矩陣鍵盤
觸摸: 支持
功耗 開背光:202mA@5V 關背光:86mA@5V
電壓輸入: 5-26V
屏有效顯示尺寸: 長×寬=95.0mm×53.8mm
產品尺寸: 長×寬×高=121.8mm×74.7mm×13.5
產品凈重: 90g
外殼: 無
配套上位機: PC 機 軟件 VisualTFT
組態控件: 支持按鈕空間、文本空間、進度條控件、儀表、動畫和曲線等常用控件
系統鍵盤: 內置虛擬數字鍵盤和英文輸入法
