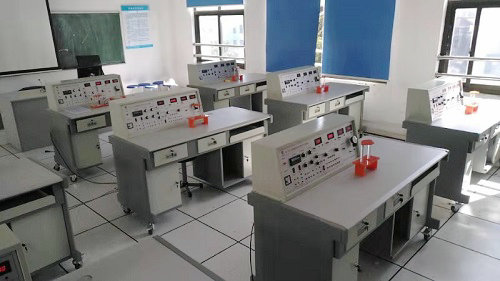

MY-317N傳感器技術實驗裝置

傳感器技術實訓裝置(15種傳感器)是根據《教育行業標準》電工實驗室或電類專業實訓室儀器設備配備標準,是適應不同類別與不同層次的專業,推出模塊化的實訓設備,傳感器實驗臺主要用于各大、中專院校開設的自動檢測技術、傳感器原理與技術、非電量電測技術、工業自動化儀表與控制、機械量電則等課程的實驗需要。


二、性能參數:
1、實訓臺提供四組直流穩壓電源:±5V、±15V;±2V~±10V分五擋輸出,2~24V可調,具有短路保護功能。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP~10VP連續可調,最大輸出電流:0.5A(有效值0.4KHz)
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。
      頻率測量范圍1-9999 Hz,轉速測量范圍1-9999Pem。
7、溫度表:0-150℃度,精度1%。
8、高精度溫度控制調節儀,多種輸入輸出規格,具有人工智能調節以參數自整定功能。
9、機械式壓力表:0-40Kpa,精度2%。
三源部分:
1、加熱源:16V交流電源加熱,溫度控制范圍0~150℃。
2、轉動源:0-12V直流電源驅動,轉速可調范圍0~2400/分轉。
3、振動源:振動頻率1Hz-30Hz,共振頻率12Hz左右。
數據采集卡及處理軟件
        數據采集工作12位AD轉換、分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。USB、RS-232接口,與計算機串行工作。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

五、傳感器種類及技術指標:
序號 實 驗 模 塊 傳 感 器 名 稱 量 程 精 度
1 電阻霍爾式傳感器模塊 電阻式傳感器 ± 2mm ± 1.5%
2   霍爾式傳感器 ≥ 2mm 0.1%
3 電容式傳感器模塊 電容式傳感器 ± 5mm ± 2%
4 電感式傳感器模塊 電感式傳感器 ± 5mm ± 2%
5 光電式傳感器模塊 光電式傳感器 0-2400轉/分 ≤ 1.5%
6 渦流式傳感器模塊 渦流式傳感器 ≥ 2mm ± 3%
7 溫度式傳感器模塊 溫度式傳感器 0-80℃ ± 2%
8 壓電式加速度傳感器模塊 磁電式傳感器   0 .5V/m
9 光纖式傳感器模塊 壓電式加速度傳器 1-30Hz ± 2%/s
10 壓力傳感器模塊 光纖式傳感器 ≥1.5mm ± 1.5%
11 超聲波傳感器模塊 壓力傳感器 0-50kpa ± 2%
12 音、低頻振蕩器模塊 超聲波傳感器 20-60cm 1cm
13 差動放大器模塊 渦流測速傳感器 0-2400轉/分 ≤ 1.5%
14   磁電測轉速傳感器 0-2400轉/分 ≤ 1.5%
15   轉速傳感器 0-2400轉/分 ≤ 1.5%
六、實驗內容如下:                    帶*為思考實驗
實驗一 電阻式傳感器的單臂電橋性能實驗
實驗二 電阻式傳感器的半橋性能實驗
實驗三 電阻式傳感器的全橋性能實驗
實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五 電阻式傳感器的振動實驗*
實驗六 電阻式傳感器的電子秤實驗*
實驗七 變面積式電容傳感器特性實驗
實驗八 差動式電容傳感器特性實驗
實驗九 電容傳感器的振動實驗*
實驗十 電容傳感器的電子秤實驗*
實驗十一 差動變壓器的特性實驗
實驗十二 自感式差動變壓器的特性實驗
實驗十三 差動變壓器的性能實驗
實驗十四 激勵頻率對差動變壓器特性的影響*
實驗十五 差動變壓器的振動實驗*
實驗十六 差動變壓器的電子秤實驗*
實驗十七 光電式傳感器的轉速測量實驗
實驗十八 光電式傳感器的旋轉方向測量實驗
實驗十九 接近式霍爾傳感器實驗
實驗二十 霍爾傳感器的轉速測量實驗*
實驗二十一 霍爾傳感器的振動測量實驗*
實驗二十二 渦流傳感器的位移特性實驗
實驗二十三 被測體材質對渦流傳感器特性的影響實驗
實驗二十四 渦流式傳感器的振動實驗
實驗二十五 渦流式傳感器的轉速測量實驗
實驗二十六 溫度傳感器及溫度控制實驗(AD590)
實驗二十七 磁電式傳感器的特性實驗
實驗二十八 磁電式傳感器的轉速測量實驗
實驗二十九 磁電式傳感器的應用實驗*
實驗三十 壓電加速度式傳感器的特性實驗
實驗三十一 光纖傳感器的位移特性實驗
實驗三十二 光纖傳感器的振動實驗
實驗三十三 光纖傳感器的轉速測量實驗
實驗三十四 壓阻式壓力傳感器的特性實驗
實驗三十五 壓阻式壓力傳感器的差壓測量實驗*
實驗三十六 超聲波傳感器的位移特性實驗
實驗三十七 超聲波傳感器的應用實驗*
七、傳感器配置清單:
1 實訓臺 1
2 實訓桌 1
3 升降圓凳 2
4 電阻式霍爾式傳感器轉換電路 1
5 電容式傳感器轉換電路 1
6 電感式傳感器轉換電路 1
7 光電式傳感器轉換電路 1
8 渦流式傳感器轉換電路 1
9 溫度式傳感器轉換電路 1
10 壓電加速度式傳感器轉換電路 1
11 光纖式傳感器轉換電路 1
12 壓力傳感器轉換電路 1
13 超聲波傳感器轉換電路 1
14 音頻、低頻振蕩器電路 1
15 差動放大器電路 1
16 電阻式傳感器 1
17 電容式傳感器 1
18 霍爾式傳感器 1
19 電感式傳感器 1
20 光電式傳感器 1
21 渦流式傳感器 1
22 渦流測速傳感器 1
23 溫度式傳感器 1
24 磁電式傳感器 1
25 磁電測速傳感器 1
26 壓電加速度式傳感器 1
27 光纖式傳感器 1
28 壓力傳感器 1
29 超聲波傳感器 2
30 霍爾式轉速傳感器 1
31 轉速傳感器 1
32 位移臺架 1
33 光纖位移臺架 1
34 測微器 1
35 壓力表 1
36 橡皮氣囊 1
37 三通管 1
38 鐵片、銅片、鋁片各一片 3
39 溫度計0-100℃ 1
40 Φ8×4磁鋼 1
41 超聲波反射擋板 1
42 傳感器實驗指導書 1
43 實驗連接導線 25
44 數據采集連接線 1
45 數據采集處理軟件 1

友情提示:
1、設備驗收:各采購單位收貨時請檢查傳感器技術實驗裝置的貨品外觀,核實傳感器技術實驗裝置的數量及配件,拒收處于受損狀態的傳感器技術實驗裝置;
2、設備質保:茂育將為各采購單位提供傳感器技術實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對傳感器技術實驗裝置的免費維修,超出條件承諾時提供對裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌膫鞲衅骷夹g(shù)實驗裝置選型錯誤或傳感器技術實驗裝置購買數量錯誤,造成
傳感器技術實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對傳感器技術實驗裝置的發貨期為參考值,如您需要了解傳感器技術實驗裝置的精確貨期,請與茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對傳感器技術實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關傳感器技術實驗裝置的技術咨詢。
