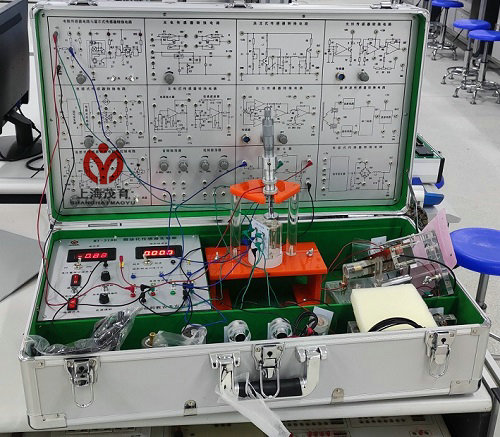

MY-318A 傳感器與檢測技術實驗箱





傳感器與檢測技術實驗箱(17種)是為自動化專業教學實驗而開發的,適應不同類別、不同層次的專業教學實驗設備?赏瓿“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。能為學生提供豐富動手能力和創新意識,是各高等院校、中專與職業技術學院提供了理想的實驗室設備。
二、技術規范及要求:
1、輸入電源:AC220V±5%  50±1Hz
2、額定電流:≤5A
3、直流電源:±5V   ±15V
4、穩壓系數:±1%
5、電壓紋波:≤10mV
6、非線性誤差:≤5%
7、測量精度:≤1%
8、功    耗:100VA
9、輸出電流:1A
10、相對溫度:-5℃~40℃
11、相對濕度:<85%(25℃)
12、實驗箱外形尺寸:660×400×230mm
三、實驗箱技術要求:
1、實驗箱提供四組直流穩壓電源:±5V、±15V,具有短路保護功能,一組加熱源。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP~10VP連續可
調,最大輸出電流:0.5A(有效值0.4KHz)。
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直
流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。頻率測量范圍1-9999 Hz,轉速測量范圍1-9999r/min。
7、機械式壓力表:0-40Kpa,精度2%。
8、手動氣壓源:0-40Kpa。
四、振蕩器要求:
1、低頻振蕩器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
2、振動源:振動頻率1Hz-30Hz,共振頻率12Hz左右。
3、轉動源:0-12V直流電源驅動,轉速可調范圍0~2400轉/分。
五、數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。標準RS-232接口,與計算機串行工作。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、傳感器種類及技術指標:

序號 實 驗 模 塊 傳 感 器 名 稱 量 程 精 度
1 電阻霍爾式傳感器模塊 電阻式傳感器 ± 2mm ± 1.5%
2 霍爾式傳感器 ≥ 2mm 0.1%
3 電容式傳感器模塊 電容式傳感器 ± 5mm ± 2%
4 電感式傳感器模塊 電感式傳感器 ± 5mm ± 2%
5 光電式傳感器模塊 光電式傳感器 0-2400轉/分 ≤ 1.5%
6 渦流式傳感器模塊 渦流式傳感器 ≥ 2mm ± 3%
7 溫度式傳感器模塊 溫度式傳感器 0-80℃ ± 2%
8 壓電式加速度傳感器模塊 磁電式傳感器   0 .5V/m
9 光纖式傳感器模塊 壓電式加速度傳器 1-30Hz ± 2%/s
10 壓力傳感器模塊 光纖式傳感器 ≥1.5mm ± 1.5%
11 音、低頻振蕩器模塊 壓力傳感器 0-50kpa ± 2%
12 差動放大器模塊 氣敏傳感器 50-200ppm
13 濕敏傳感器模塊 濕敏傳感器 10-95%RH ± 5%
14   霍爾式測速傳感器 0-2400 轉/分 ± 1.5%
15   渦流測速傳感器 0-2400轉/分 ≤ 1.5%
16   磁電測轉速傳感器 0-2400轉/分 ≤ 1.5%
17   轉速傳感器 0-2400轉/分 ≤ 1.5%
七、實驗箱特點:

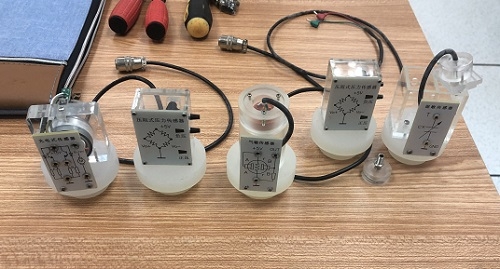

1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做,內部裝置各種精密傳感器。
2、每種傳感器每個獨立,傳感器上印有原理圖與接線口,給學生做實驗時快捷方便,而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構,模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目,實驗項目還可以根據新產品的開發不斷拓展。
八、傳感器實驗箱實驗內容如下:(帶*為思考實驗)

實驗一 電阻式傳感器的單臂電橋性能實驗
實驗二 電阻式傳感器的半橋性能實驗
實驗三 電阻式傳感器的全橋性能實驗
實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五 電阻式傳感器的振動實驗*
實驗六 電阻式傳感器的電子秤實驗*
實驗七 變面積式電容傳感器特性實驗
實驗八 差動式電容傳感器特性實驗
實驗九 電容傳感器的振動實驗*
實驗十 電容傳感器的電子秤實驗*
實驗十一 差動變壓器的特性實驗
實驗十二 自感式差動變壓器的特性實驗
實驗十三 差動變壓器的性能實驗
實驗十四 激勵頻率對差動變壓器特性的影響
實驗十五 差動變壓器的振動實驗*
實驗十六 差動變壓器的電子秤實驗*
實驗十七 光電式傳感器的轉速測量實驗
實驗十八 光電式傳感器的旋轉方向測量實驗
實驗十九 接近式霍爾傳感器實驗
實驗二十 霍爾傳感器的轉速測量實驗
實驗二十一 霍爾傳感器的振動測量實驗
實驗二十二 渦流傳感器的位移特性實驗
實驗二十三 被測體材質對渦流傳感器特性的影響實驗
實驗二十四 渦流式傳感器的振動實驗
實驗二十五 渦流式傳感器的轉速測量實驗
實驗二十六 溫度傳感器及溫度控制實驗(AD590)
實驗二十七 磁電式傳感器的特性實驗
實驗二十八 磁電式傳感器的轉速測量實驗
實驗二十九 磁電式傳感器的應用實驗*
實驗三十 壓電加速度式傳感器的特性實驗
實驗三十一 光纖傳感器的位移特性實驗
實驗三十二 光纖傳感器的振動實驗
實驗三十三 光纖傳感器的轉速測量實驗
實驗三十四 壓阻式壓力傳感器的特性實驗
實驗三十五 壓阻式壓力傳感器的差壓測量實驗*
實驗三十六 超聲波傳感器的位移特性實驗
實驗三十七 超聲波傳感器的應用實驗*
實驗三十八 氣敏傳感器的原理實驗
實驗三十九 濕敏傳感器原理實驗
九、傳感器:傳感器配置清單:
序號 器  件  名  稱 單位 數量
1 實驗箱 1
2 電阻式霍爾式傳感器轉換電路 1
3 電容式傳感器轉換電路 1
4 電感式傳感器轉換電路 1
5 光電式傳感器轉換電路 1
6 渦流式傳感器轉換電路 1
7 溫度式傳感器轉換電路 1
8 壓電加速度式傳感器轉換電路 1
9 光纖式傳感器轉換電路 1
10 壓力傳感器轉換電路 1
11 超聲波傳感器轉換電路 1
12 濕敏傳感器轉換電路 1
13 音頻、低頻振蕩器電路 1
14 差動放大器電路 1
15 電阻式傳感器 個 1
16 電容式傳感器 個 1
17 霍爾式傳感器 個 1
18 電感式傳感器 個 1
19 光電式傳感器 個 1
20 渦流式傳感器 個 1
21 渦流測速傳感器 個 1
22 溫度式傳感器 個 1
23 磁電式傳感器 個 1
24 磁電測速傳感器 個 1
25 壓電加速度式傳感器 個 1
26 光纖式傳感器 個 1
27 壓力傳感器 個 1
28 超聲波傳感器 對 2
29 氣敏傳感器 個 1
30 濕敏傳感器 個 1
31 霍爾式轉速傳感器 個 1
32 轉速傳感器 個 1
33 位移臺架 1
34 光纖位移臺架 個 1
35 測微器 1
36 壓力表 1
37 橡皮氣囊 個 1
38 三通管 1
39 鐵片、銅片、鋁片各一片 3
40 溫度計0-100℃ 1
41 Φ8×4磁鋼 1
42 超聲波反射擋板 1
43 傳感器實驗指導書 冊 1
44 實驗連接導線 25
45 數據采集連接線 1
46 數據采集處理軟件 盤 1
