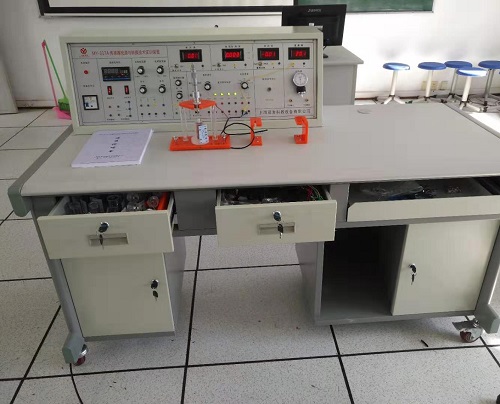

MY-317D傳感器實訓臺




傳感器實訓臺-(26種傳感器)適應不同類別、不同層次的專業教學實驗設備?赏瓿“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗室設備。
二、技術參數:
1、輸入電源:AC220V±5%  50±1Hz
2、額定電流:≤5A
3、直流電源:±5V   ±15V
4、穩壓系數:±1%
5、電壓紋波:≤10mV
6、非線性誤差:≤5%
7、測量精度:≤1%
8、功  耗:100VA
9、輸出電流:1A
10、相對溫度:-5℃~40℃
11、相對濕度:<85%(25℃)
12、實驗臺規格外形尺寸:1600×750×1100mm

三、主控臺功能:
1、實驗臺提供四組直流穩壓電源:±5V、±15V;±2V~±10V分五擋輸出,2~24V可調,具有短路保護功能。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP~10VP連續可調,最大輸出電流:0.5A(有效值0.4KHz)。
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。頻率測量范圍1-9999 Hz,轉速測量范圍1-9999r/min。
7、溫度表:0-150℃度,精度1%。
8、高精度溫度控制PID調節儀,多種輸入輸出規格,具有人工智能調節以參數自整定功能。
9、機械式壓力表:0-40Kpa,精度2%。
10、手動氣壓源:0-40Kpa。
三源部分:
1、加熱源:16V交流電源加熱,溫度控制范圍0~150℃。
2、轉動源:0-12V直流電源驅動,轉速可調范圍0~2400轉/分。
3、振動源:振動頻率1-30Hz(可調),共振頻率13Hz左右。
數據采集卡及處理軟件:
    數據采集工作12位AD轉換、RS232、USB接口,分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
四、傳感器種類及技術指標:(參考值)

序號 實 驗 模 塊 傳 感 器 名 稱 量 程 精 度
1 電阻霍爾式傳感器模塊 電阻式傳感器 ± 2mm ±1.5%
2 霍爾式傳感器 ≥ 2mm 0.1%
3 電容式傳感器模塊 電容式傳感器 ± 5mm ±1.3%
4 電感式傳感器模塊 電感式傳感器 ± 5mm ±3%
5 光電式傳感器模塊 光電式傳感器 0-2400轉/分 ≤1.5%
6 渦流式傳感器模塊 渦流式傳感器 ≥ 1mm ±3%
7 溫度式傳感器模塊 溫度式傳感器 0-100℃ ±2%
8   磁電式傳感器   0.5V/m
9 壓電式加速度傳感器模塊 壓電式加速度傳器 1-30Hz ±2%/s
10 光纖式傳感器模塊 光纖式傳感器 ≥1.5mm ±1.5%
11 壓力傳感器模塊 壓力傳感器 0-50kpa ±2%
12 超聲波傳感器模塊 超聲波傳感器 20-60cm 1cm
13   MQ3氣敏傳感器 50-200ppm
14 濕敏傳感器模塊 濕敏傳感器 10-95%RH ±5%
15   霍爾式測速傳感器 0-2400轉/分 ±1.5%
16   渦流測速傳感器 0-2400轉/分 ≤1.5%
17   磁電測轉速傳感器 0-2400轉/分 ≤1.5%
18   轉速傳感器 0-2400轉/分 ≤1.5%
19 熱電偶、熱電阻傳感器模塊 K 型熱電偶傳感器 0-100℃ ±3%
20 E型熱電偶傳感器 0-100℃ ±3%
21 Pt100鉑電阻傳感器 0-100℃ ±3%
22 Cu50銅電阻傳感器 0-100℃ ±3%
23 移相器、相敏檢波器模塊
24 熱釋電紅外傳感器模塊 熱釋電紅外傳感器   3200V/W
25 硅光電池傳感器模塊 硅光電池傳感器   0.35A/W
26 集成溫度傳感器模塊LM35 集成溫度傳感器LM35 0-100℃ ±2%
27 PN結溫度傳感器模塊 PN結溫度傳感器 0-100℃ ±3%
傳感器特點:
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做,內部裝置各種精密傳感器。
2、每種傳感器每個獨立,傳感器上印有原理圖與接線口,學生做實驗時快捷方便,而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構,模塊上印有轉換原理圖與接線口。
4、本實訓裝置由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成,實驗桌柜存放實驗?zāi)K,抽屜存放各種傳感器。
5、學校選購可根據要求增減實驗項目,實驗項目還可以根據新產品的開發不斷拓展。

五、傳感器實驗內容如下:                     帶*為實驗為思考實驗
  實驗一 電阻式傳感器的單臂電橋性能實驗
  實驗二 電阻式傳感器的半橋性能實驗
  實驗三 電阻式傳感器的全橋性能實驗
  實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗
  實驗五 電阻式傳感器的振動實驗*
  實驗六 電阻式傳感器的電子秤實驗*
  實驗七 變面積式電容傳感器特性實驗
  實驗八 差動式電容傳感器特性實驗
  實驗九 電容傳感器的振動實驗*
  實驗十 電容傳感器的電子秤實驗*
  實驗十一 差動變壓器的特性實驗
  實驗十二 自感式差動變壓器的特性實驗
  實驗十三 差動變壓器的性能實驗
  實驗十四 激勵頻率對差動變壓器特性的影響
  實驗十五 差動變壓器的振動實驗*
  實驗十六 差動變壓器的電子秤實驗*
  實驗十七 光電式傳感器的轉速測量實驗
  實驗十八 光電式傳感器的旋轉方向測量實驗
  實驗十九 接近式霍爾傳感器實驗
  實驗二十 霍爾傳感器的轉速測量實驗
  實驗二十一 霍爾傳感器的振動測量實驗
  實驗二十二 渦流傳感器的位移特性實驗
  實驗二十三 被測體材質對渦流傳感器特性的影響實驗
  實驗二十四 渦流式傳感器的振動實驗
  實驗二十五 渦流式傳感器的轉速測量實驗
  實驗二十六 溫度傳感器及溫度控制實驗(AD590)
  實驗二十七 K型熱電偶的溫度控制實驗
  實驗二十八 熱電偶冷端溫度補償實驗*
  實驗二十九 E型熱電偶的溫度控制實驗
  實驗三十 Pt100鉑電阻的溫度控制實驗
  實驗三十一 Cu50銅電阻的溫度控制實驗
  實驗三十二 磁電式傳感器的特性實驗
  實驗三十三 磁電式傳感器的轉速測量實驗
  實驗三十四 磁電式傳感器的應用實驗*
  實驗三十五 壓電加速度式傳感器的特性實驗
  實驗三十六 光纖傳感器的位移特性實驗
  實驗三十七 光纖傳感器的振動實驗
  實驗三十八 光纖傳感器的轉速測量實驗
  實驗三十九 壓阻式壓力傳感器的特性實驗
  實驗四十 壓阻式壓力傳感器的差壓測量實驗*
  實驗四十一 超聲波傳感器的位移特性實驗
  實驗四十二 超聲波傳感器的應用實驗
  實驗四十三 氣敏傳感器的原理實驗
  實驗四十四 濕度式傳感器原理實驗
  實驗四十五 氣體流量的測定*
  實驗四十六 移相器實驗
  實驗四十七 相敏檢波器實驗
  實驗四十八 低通濾波器實驗
  實驗四十九 熱釋電紅外傳感器實驗
  實驗五十 硅光電池光電特性實驗
  實驗五十一 集成溫度傳感器LM35溫度特性實驗
  實驗五十二 集成溫度傳感器LM35測溫實驗
  實驗五十三 PN結溫度傳感器測溫控制實驗

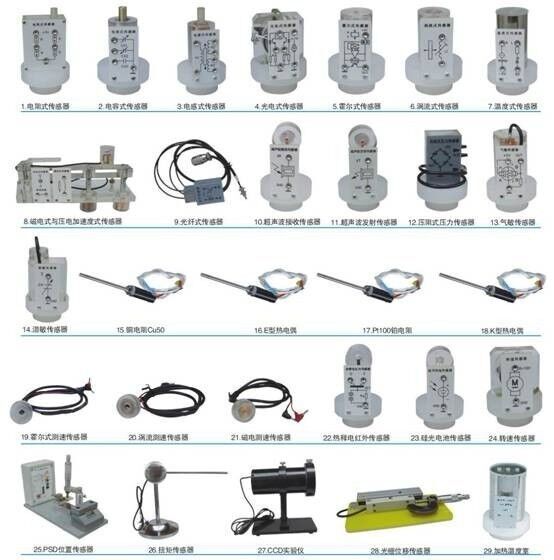

傳感器:

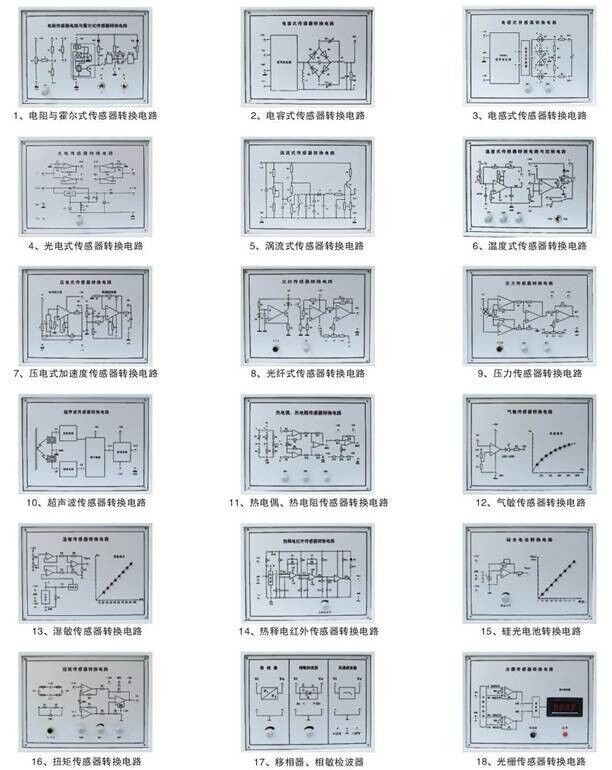

實驗?zāi)K:
六、傳感器配置清單:
序號 器  件  名    稱 單位 數量
1 實訓臺 臺 1
2 實訓桌 1
3 升降圓凳 2
4 電阻式霍爾式傳感器轉換電路   1
5 電容式傳感器轉換電路 1
6 電感式傳感器轉換電路 1
7 光電式傳感器轉換電路 1
8 渦流式傳感器轉換電路 1
9 溫度式傳感器轉換電路 1
10 壓電加速度式傳感器轉換電路   1
11 光纖式傳感器轉換電路 1
12 壓力傳感器轉換電路 1
13 超聲波傳感器轉換電路 1
14 熱電偶、熱電阻傳感器轉換電路   1
15 濕敏傳感器轉換電路 1
16 熱釋電紅外傳感器轉換電路 1
17 移相器、相敏檢波器、低通濾波器電路   1
18 硅光電池傳感器模塊 1
19 集成溫度傳感器模塊LM35 1
20 PN結熱敏電阻傳感器模塊 1
21 電阻式傳感器 個 1
22 電容式傳感器 個 1
23 霍爾式傳感器 個 1
24 電感式傳感器 個 1
25 光電式傳感器 個 1
26 渦流式傳感器 個 1
27 渦流測速傳感器 個 1
28 溫度式傳感器 個 1
29 磁電式傳感器 個 1
30 磁電測速傳感器 個 1
31 壓電加速度式傳感器 個 1
32 光纖式傳感器 個 1
33 壓力傳感器 個 1
34 超聲波傳感器 對 2
35 氣敏傳感器 個 1
36 濕敏傳感器 個 1
37 霍爾式轉速傳感器 個 1
38 轉速傳感器 個 1
39 K型熱電偶傳感器 1
40 E型熱電偶傳感器 2
41 Pt100鉑電阻傳感器 1
42 Cu50銅電阻傳感器 1
43 熱釋電紅外傳感器 個 1
44 硅光電池傳感器 個 1
45 集成溫度傳感器LM35 1
46 PN結溫度傳感器 1
47 加熱溫度室 個 1
48 位移臺架 1
49 光纖位移臺架 個 1
50 測微器 1
51 壓力表 1
52 橡皮氣囊 個 1
53 三通管 1
54 鐵片、銅片、鋁片各一片 3
55 溫度計0-100℃ 1
56 Φ8×4磁鋼 1
57 超聲波反射擋板 1
58 傳感器實驗指導書 冊 1
59 實驗連接導線 1
60 數據采集連接線 1
61 數據采集處理軟件 1
