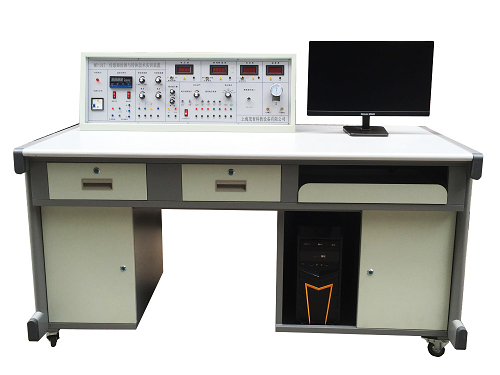

MY-317J傳感器與檢測技術實驗設備



傳感器與檢測技術實驗設備18種傳感器)是適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗室設備。
二、技術參數:
1、輸入電源:AC220V±5%  50±1Hz
2、額定電流:≤5A
3、直流電源:±5V   ±15V
4、穩壓系數:±1%
5、電壓紋波:≤10mV
6、非線性誤差:≤5%
7、測量精度:≤1%
8、功    耗:100VA
9、輸出電流:1A
10、相對溫度:-5℃~40℃
11、相對濕度:<85%(25℃)
12、實驗臺規格外形尺寸:1600×750×1100mm
三、主控臺功能:
1、實驗臺提供四組直流穩壓電源:±5V、±15V;±2V~±10V分五擋輸出,2~24V可調,具有短路保護功能。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP~10VP連續可
調,最大輸出電流:0.5A(有效值0.4KHz)。
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直
流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。頻率測量范圍1-9999 Hz,轉速測量范圍1-9999r/min。
7、溫度表:0-150℃度,精度1%。
8、高精度溫度控制PID調節儀,多種輸入輸出規格,具有人工智能調節以參數自整定功能。
9、機械式壓力表:0-40Kpa,精度2%。
10、手動氣壓源:0-40Kpa。
四、三源部分:
1、加熱源:16V交流電源加熱,溫度控制范圍0~150℃。
2、轉動源:0-12V直流電源驅動,轉速可調范圍0~2400轉/分。
3、振動源:振動頻率1-30Hz(可調),共振頻率13Hz左右。
五、數據采集卡及處理軟件:
   數據采集采用ARM系統,上位機三大數據傳輸方式:USB,WIFI,以太網。模式可使用上位機軟件相互切換。Usb為有線近程接入方式,wifi及以太網可通過上位機遠程配置和接入,內置出廠設置按鈕。數據采集方式為單步采集及連續采集方式,分辨率由1/4096,采樣周期1K,采樣速度可選擇,軟件可配置。量程自動切換。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

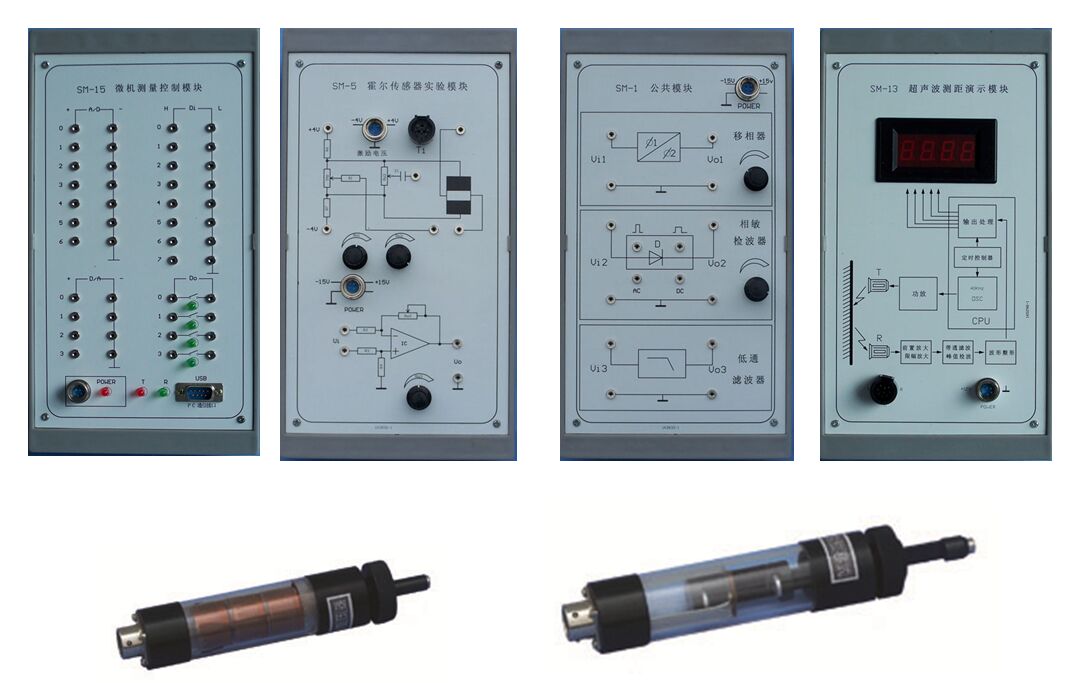

六、傳感器種類及技術指標:(參考值)
序號 實 驗 模 塊 傳 感 器 名 稱 量 程 精 度
1 電阻霍爾式傳感器模塊 電阻式傳感器 ± 2mm ± 1.5%
2   霍爾式傳感器 ≥ 2mm 0.1%
3 電容式傳感器模塊 電容式傳感器 ± 5mm ± 1.3%
4 電感式傳感器模塊 電感式傳感器 ± 5mm ± 3%
5 光電式傳感器模塊 光電式傳感器 0-2400轉/分 ≤ 1.5%
6 渦流式傳感器模塊 渦流式傳感器 ≥ 1mm ± 3%
7 溫度式傳感器模塊 溫度式傳感器 0-100℃ ± 2%
8   磁電式傳感器   0 .5V/m
9 壓電式加速度傳感器模塊 壓電式加速度傳器 1-30Hz ± 2%/s
10 光纖式傳感器模塊 光纖式傳感器 ≥1.5mm ± 1.5%
11 壓力傳感器模塊 壓力傳感器 0-50kpa ± 2%
12 超聲波傳感器模塊 超聲波傳感器 20-60cm 1cm
13   MQ3氣敏傳感器 50-200ppm
14 濕敏傳感器模塊 濕敏傳感器 10-95%RH ± 5%
15   霍爾式測速傳感器 0-2400轉/分 ± 1.5%
16   渦流測速傳感器 0-2400轉/分 ≤ 1.5%
17   磁電測轉速傳感器 0-2400轉/分 ≤ 1.5%
18   轉速傳感器 0-2400轉/分 ≤ 1.5%
、傳感器實驗內容如下:                    (帶*為實驗為思考實驗)
實驗一 電阻式傳感器的單臂電橋性能實驗
實驗二 電阻式傳感器的半橋性能實驗
實驗三 電阻式傳感器的全橋性能實驗
實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五 電阻式傳感器的振動實驗*
實驗六 電阻式傳感器的電子秤實驗*
實驗七 變面積式電容傳感器特性實驗
實驗八 差動式電容傳感器特性實驗
實驗九 電容傳感器的振動實驗*
實驗十 電容傳感器的電子秤實驗*
實驗十一 差動變壓器的特性實驗
實驗十二 自感式差動變壓器的特性實驗
實驗十三 差動變壓器的性能實驗
實驗十四 激勵頻率對差動變壓器特性的影響
實驗十五 差動變壓器的振動實驗*
實驗十六 差動變壓器的電子秤實驗*
實驗十七 光電式傳感器的轉速測量實驗
實驗十八 光電式傳感器的旋轉方向測量實驗
實驗十九 接近式霍爾傳感器實驗
實驗二十 霍爾傳感器的轉速測量實驗
實驗二十一 霍爾傳感器的振動測量實驗
實驗二十二 渦流傳感器的位移特性實驗
實驗二十三 被測體材質對渦流傳感器特性的影響實驗
實驗二十四 渦流式傳感器的振動實驗
實驗二十五 渦流式傳感器的轉速測量實驗
實驗二十六 溫度傳感器及溫度控制實驗(AD590)
實驗二十七 磁電式傳感器的特性實驗
實驗二十八 磁電式傳感器的轉速測量實驗
實驗二十九 磁電式傳感器的應用實驗*
實驗三十 壓電加速度式傳感器的特性實驗
實驗三十一 光纖傳感器的位移特性實驗
實驗三十二 光纖傳感器的振動實驗
實驗三十三 光纖傳感器的轉速測量實驗
實驗三十四 壓阻式壓力傳感器的特性實驗
實驗三十五 壓阻式壓力傳感器的差壓測量實驗*
實驗三十六 超聲波傳感器的位移特性實驗
實驗三十七 超聲波傳感器的應用實驗
實驗三十八 氣敏傳感器的原理實驗
實驗三十九 濕度式傳感器原理實驗
八、傳感器配置清單:
序號 器  件  名  稱 單位 數量
1 實訓臺 臺 1
2 實訓桌 1
3 升降圓凳 2
4 電阻式霍爾式傳感器轉換電路 1
5 電容式傳感器轉換電路 1
6 電感式傳感器轉換電路 1
7 光電式傳感器轉換電路 1
8 渦流式傳感器轉換電路 1
9 溫度式傳感器轉換電路 1
10 壓電加速度式傳感器轉換電路 1
11 光纖式傳感器轉換電路 1
12 壓力傳感器轉換電路 1
13 超聲波傳感器轉換電路 1
14 濕敏傳感器轉換電路 1
15 電阻式傳感器 個 1
16 電容式傳感器 個 1
17 霍爾式傳感器 個 1
18 電感式傳感器 個 1
19 光電式傳感器 個 1
20 渦流式傳感器 個 1
21 渦流測速傳感器 個 1
22 溫度式傳感器 個 1
23 磁電式傳感器 個 1
24 磁電測速傳感器 個 1
25 壓電加速度式傳感器 個 1
26 光纖式傳感器 個 1
27 壓力傳感器 個 1
28 超聲波傳感器 對 2
29 氣敏傳感器 個 1
30 濕敏傳感器 個 1
31 霍爾式轉速傳感器 個 1
32 轉速傳感器 個 1
33 位移臺架 1
34 光纖位移臺架 個 1
35 測微器 1
36 壓力表 1
37 橡皮氣囊 個 1
38 三通管 1
39 鐵片、銅片、鋁片各一片 3
40 Φ8×4磁鋼 1
41 超聲波反射擋板 1
42 傳感器實驗指導書 冊 1
43 實驗連接導線 25
44 數據采集連接線 1
45 數據采集處理軟件 1


友情提示:
1、設備驗收:各采購單位收貨時請檢查
傳感器與檢測技術實驗設備(配18種傳感器)的貨品外觀,核實傳感器與檢測技術實驗設備(配18種傳感器)的數量及配件,拒收處于受損狀態的傳感器與檢測技術實驗設備(配18種傳感器)
2、設備質保:上海茂育將為各采購單位提供
傳感器與檢測技術實驗設備(配18種傳感器)產品說明書內的質保條件和質保期,在質保范圍內提供對傳感器與檢測技術實驗設備(配18種傳感器)的免費維修,超出條件承諾時提供對傳感器與檢測技術實驗設備(配18種傳感器)的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌?/span>
傳感器與檢測技術實驗設備(配18種傳感器)選型錯誤或傳感器與檢測技術實驗設備(配18種傳感器)購買數量錯誤,造成傳感器與檢測技術實驗設備(配18種傳感器)的退換貨要求,將不被接受;
4、設備貨期:對
傳感器與檢測技術實驗設備(配18種傳感器)的發貨期為參考值,如您需要了解傳感器與檢測技術實驗設備(配18種傳感器)的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對傳感器與檢測技術實驗設備(配18種傳感器)有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關傳感器與檢測技術實驗設備(配18種傳感器)的技術咨詢。
