MY-325生物醫學傳感器實驗臺

生物醫學傳感器實驗臺-是適應生物醫學工程、醫學等專業需要，主要用于醫科大學、醫學院的“醫用傳感器原理及檢測技術”等課程的實驗教學。MY-325Y系列生物醫學傳感器實驗臺采用的傳感器大部分是實際測量結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個生物醫學工作者具有的基本操作技能與動手能力。
二、實驗臺特點：
    1、本實驗臺使原有的傳感器實驗系統有了質的變化，實現了實驗系統的智能化，儀表虛擬化。智能傳感器是傳感器發展的一個重要方向�，F(xiàn)在世界上一些智能傳感器一般都是單片機+控制規則進行控制的，智能性不高，很少能加入人工智能的思想，并不是真正意義上的智能傳感器。而利用嵌入式微處理器、智能理論（人工智能技術、神經元技術、模糊理論）傳感器技術等集成而得到的新型傳感器，所組成嵌入式智能傳感器是真正意義上的智能化傳感器。在本實驗系統中利用個別傳感器作為實驗實例使系統兼有檢測、判斷、網絡通信和信息處理等功能，能對測量值進行修正、誤差補償、可提高測量精度；可對多傳感器參數進行綜合處理；根據需要可以進行自診斷和自校準，提高數據的可靠性；對測量數據可存儲，后期處理，使用方便，提高數據的可靠性；有數據通信接口，能與遠程計算機實現遠程控制、在網上傳送數據，實現全球監測控制；可實現無線傳輸。整個實驗系統可實現全虛擬儀器顯示（示波器、失真度儀、FFT、電壓表、電流表……）代替現有的儀表。
    2、為學生自主組合實驗內容，開設創新型實驗提供了工具。實驗教學不僅是課堂知識的簡單驗證、通過實驗應能培養學生獨立思考能力、自主創新能力。本實驗系統中儀表的智能化可以讓學生通過自己編制程序?qū)崿F(xiàn)新的實驗內容。
    3、傳感器的結構已從原理型轉向工業檢測傳感器，傳感器已由定性轉向定量，有一定的精度，更便于計算機做實驗的特性分析。
    4、儀器配溫度源、氣源、振動源和轉動源。傳感器配相應實驗?zāi)�塊，便于操作和管理，實驗完成后，可分別放入實驗臺的柜子里和傳感器箱。能根據教學要求由幾個模塊組合成一個復雜的實驗系統。
    5、各種公共源也可用于學生課程設計、畢業設計及進行一些開發性實驗；電源及信號源設制有保護電路，確保學生在誤操作后不會損壞設備并保證學生的安全。
    6、除實驗?zāi)�塊上電路外并配有電子電路基本單元以及原理圖。如下：電壓放大器、差動放大器、電荷放大器、電容變放器、移相器、相敏檢波器、電渦流變換器、低通濾波器等電路。
    7、該產品可支持IT公司的虛擬儀器開發平臺。并和ARM9相結合實現虛擬儀器的開發應用，使開發與應用相結合與實際控制相結合。
三、實驗臺結構：
    本實驗臺由主控臺、傳感器和相應的實驗?zāi)０�、�?shù)據采集卡及處理軟件、實驗桌五部分組成。
1、主控臺部分
    提供高穩定的直流穩壓電源和電壓、頻率、轉速等顯示儀表。
2、傳感器和實驗?zāi)�塊部分
    表格中生物信號檢測符合國家對醫學儀器的安全要求，各項檢測傳感器對人體的漏電流＜10μA。生物信號的數據采集由V9.0版數據采集系統進行采集、處理。
3、數據采集卡及處理軟件
     V9.0版數據采集器是在原V8.0版基礎上的一個升級版本，針對目前市售的傳感器實驗系統所配的采集器（卡）動態范圍太小，分辨率和精度過低的缺點，V9.0版采用了工業級的完善解決方案，達到了很高的測量精度和動態范圍，接口部分采用USB接口，方便用戶的實際使用。該采集器既能滿足完全的實驗要求，取代現有的儀表顯示讀數，也可作為科研人員直接的科研開發使用。具體技術指標如下：
　　1)接口標準：USB接口
　　2)A/D：12位
　　3)通道數：可以擴展到8通道
　　4)采樣：同步、異步
　　5)觸發方式：軟觸發、硬觸發
　　6)采樣頻率：100KHz（分檔可選）
　　7)測量誤差：0.2mv
　　8)測量量程：最大可達正負15V
　　9)支持電壓、電流信號直接輸入，無需配備轉換器
　　10)可以擴充D/A通道
　　11)環境：windows98/2000/xp
　　12)軟件：配備傳感器綜合實驗系統成套實驗軟件包及高聯虛擬儀器軟件包（如虛擬濾波器，頻譜分析，失真度測量等）
4、實驗桌
    專用實驗桌尺寸為1600×800×750(mm)，實驗桌面上預留顯示器或示波器安放位置。兩個特制柜可分別安放實驗?zāi)０搴陀?jì)算機主機及鍵盤。

傳感器	�！�塊	技　術　指　標

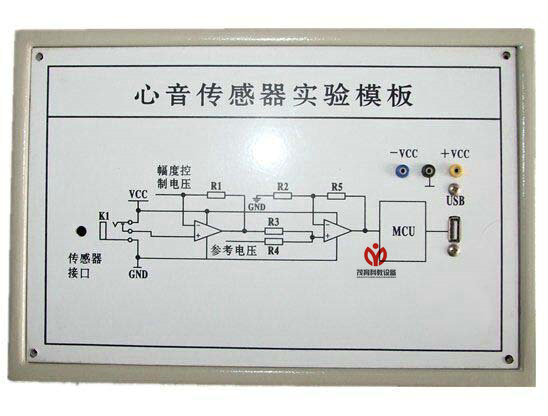

心音傳感器	心音測量模塊	0.1-1500Hz、心音曲線描繪的
心跳傳感器	心跳測量模塊	頻率響應0.1-1000Hz、心電圖曲線描繪、靈敏度1mv/cm

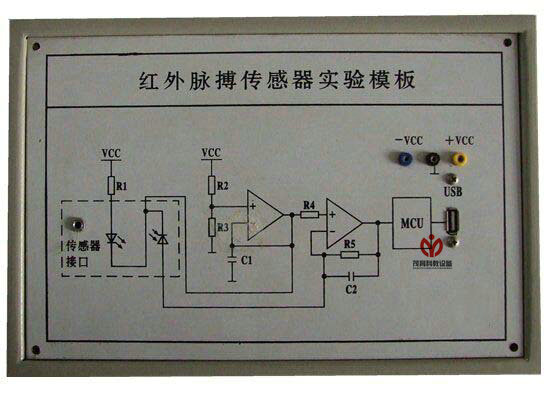

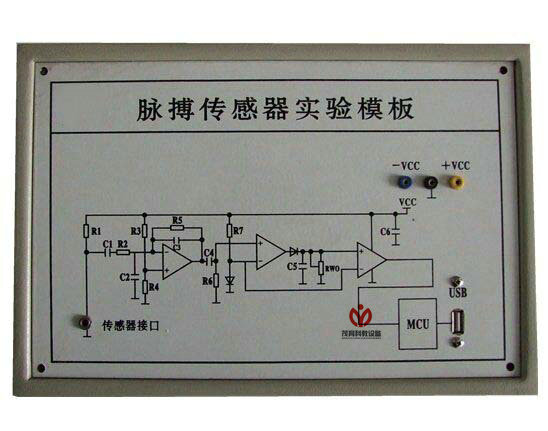

脈搏傳感器	脈搏測量模塊	實時檢測各種脈搏、脈搏曲線描繪
呼吸流量傳感器	呼吸流量測量模塊	描繪肺通氣量曲線

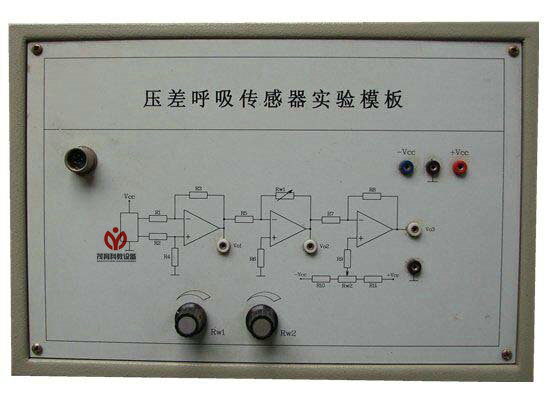

呼吸波傳感器	呼吸波測量模塊	實時反應呼吸頻率及呼吸波形、呼吸比

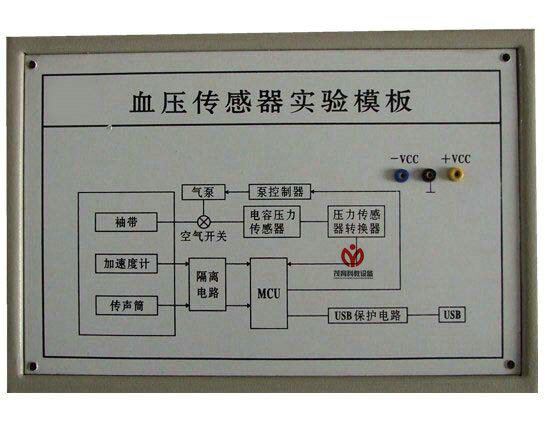

血壓測量傳感器		測量范圍： 50—300mmHg
體溫測量傳感器		測量范圍：35—43℃

---
