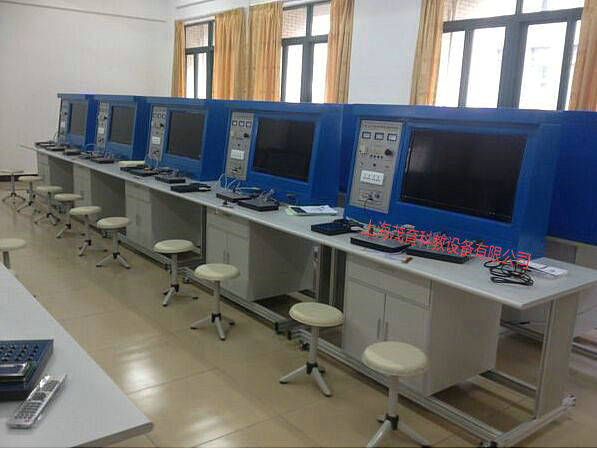

MY-510 液晶電視實訓考核裝置





液晶電視實訓考核裝置適合信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、 液晶彩色電視機維修實訓》課程的教學與實訓,也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習,還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。
一、裝置構成:本實訓臺包括電源控制屏、電視機彩色信號發生器、智能考核系統、液晶電視檢測系統、液晶電視等組成。
1、電源控制屏對整個實訓臺的供電系統進行控制,當漏電電流>30mA時,實訓臺整機斷電;電視機彩色信號發生器具有100頻道射頻輸出和視頻全電視信號輸出,為電視機提供彩色信號;
2、實訓內容:共設有十二項故障,有電源輸入故障、反饋信號采集故障、電源輸出故障、PWM控制故障、遙控故障、按鍵故障、液晶屏顯示故障、無聲故障等。故障現象有三無、指示燈無聲無圖像、有聲無圖像、無聲有圖像、黑屏、藍屏等。
2、通過在本裝置上進行故障排查實操練習,可以了解并掌握液晶電視機整機工作原理、開關電源供電和各種保護原理、數字主板對音像視頻信號的處理原理等;并掌握萬能表、示波器等工具檢測和液晶電視機電路的維修方法;并可以設計EMI濾波器電路、PFC功率因數校正電路、PWM控制電路、開機/待機控制電路、過壓/過流/過溫保護電路等,為踏入社會工作打好基礎。

二、裝置創新特色:
1、本實驗臺為鋁合金骨架,結構牢固、規格標準、外型美觀大方。
2、實驗臺采用可拆分式“模塊”結構,具有任意組合,利于功能升級;同時也解決了整機維修難的問題,只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題;另外模塊還可以做為單獨電源使用,移動到任何位置,方便教學;為保證實驗安全,高壓電源輸入輸出采用高安全、可靠的互套插座;低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出,這種雙插座接口輸出方便適合不同接插線、連接口的使用。
3、液晶電視可獨立使用:本裝置實訓操作并不針對電視機內構件,而是另外一套經過故障鏡像的組件。此設計可以保證不會因為學生的誤操作而影響液晶電視機,保證液晶電視的使用壽命。另外在電視機背部插接上通過本公司專門設計的故障消除接口,電視機還可以移動至其他地方正常使用。
三、技術性能:
1、輸入電源:單相三線制AC220V±10% 50HZ
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
3、整機容量:<300VA
4、安全保護:動作電流≤30mA、動作時間≤0.1s
5、外形尺寸:1650mm×660mm×1600mm
6、液晶電視,亮度500cd/m2,反應時間<16ms,液晶電視型號用戶可自定義。
7、彩色信號發生器:PAL-D/K信號制式,共有100頻道射頻輸出和全電視視頻輸出。共有圓、點、格、黑白格、彩色、單色等16種彩色信號形式,可通過按鍵直接選擇。
8、實訓桌:整體結構采用鋁合金框架落地臺式,便于移動和固定,利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固,造型美觀大方。設有抽屜和柜門,用于放置工具和資料等。
四、實訓項目:
1、認識液晶電視的內部結構
2、認識液晶電視中各主要單元的基本結構
3、液晶電視整機工作原理
4、電源電路板總原理框圖
5、EMI濾波器及整流濾波電路
6、開關變壓器
7、PWM控制器FAN6755
8、FAN6755供電電路
9、FAN6755掉電、過壓保護電路
10、FAN6755驅動輸出與過流保護電路
11、FAN6755反饋電路
12、高壓逆變電路原理框圖
13、控制器KA7500C
14、液晶電視機主電路板工作原理
15、液晶顯示屏工作原理
16、液晶電視機電源板檢修思路
17、液晶電視機數字主板檢修思路
18、液晶電視機的基本檢修方法
19、重要器件的檢修方法
20、電源輸出異常檢修方法
21、背光燈異常檢修方法
22、有圖像無聲音故障檢測
23、鍵控/遙控無效的檢測流程
24、聲音正常,藍屏的檢測流程
25、智能考核軟件的使用
五、配置清單:

序號 名稱 數量 說明 備注
1 液晶電視 1臺   康佳24寸液晶電視
2 存儲柜 2臺
3 鋁合金實驗臺 1臺
4 電源掛箱 1臺   帶漏電保護
5 電源輸出掛箱 1臺
6 液晶電視電源考核板 1塊
7 液晶電視主板考核板 1塊
8 液晶電視智能答題器 1塊
9 萬用表 1只 數字式
10 一字螺絲刀 1把
11 十字螺絲刀 1把
12 實驗導線 5套
13 絕緣膠布 5卷
14 保險絲 20個 5A


















友情提示:
1、設備驗收:各采購單位收貨時請檢查液晶電視實訓考核裝置的貨品外觀,核實液晶電視實訓考核裝置的數量及配件,拒收處于受損狀態的液晶電視實訓考核裝置;
2、設備質保:茂育將為各采購單位提供液晶電視實訓考核裝置產品說明書內的質保條件和質保期,在質保范圍內提供對液晶電視實訓考核裝置的免費維修,超出條件承諾時提供對液晶電視實訓考核裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌囊壕щ娨晫嵱柨己搜b置選型錯誤或購買液晶電視實訓考核裝置數量錯誤,造成液晶電視實訓考核裝置的退換貨要求,將不被接受;
4、設備貨期:對液晶電視實訓考核裝置的發貨期為參考值,如您需要了解液晶電視實訓考核裝置的精確貨期,請與茂育的銷售人員聯系;
5、如各采購單位對液晶電視實訓考核裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關液晶電視實訓考核裝置的技術咨詢。
