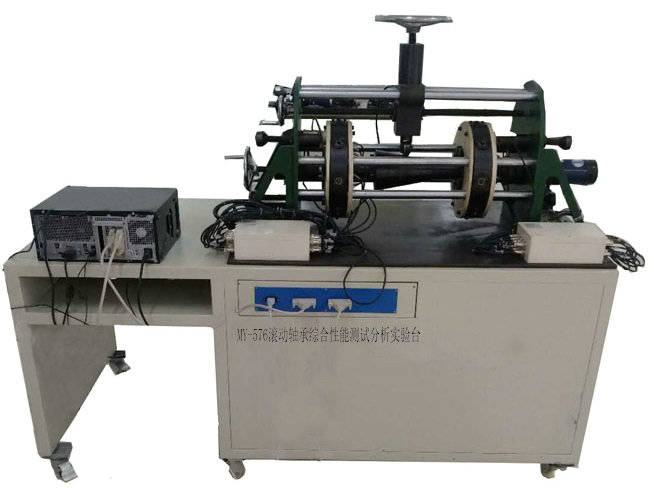

MY-576滾動軸承綜合性能測試分析實驗臺
滾動軸承綜合性能測試分析實驗臺-概述:
MY-576 雙滾動軸承綜合性能測試分析實驗臺為大專院校用于《機械設計》課程中滾動軸承綜合設計、性能測試分析而開發的開放型、創新型、設計綜合性實驗的最新型教學實驗設備。
1、讓學生了解在總軸向和徑向載荷作用下，滾動軸承徑向載荷分布及變化情況，特別是軸向載荷對滾動軸承徑向載荷分布的影響；
2、讓學生了解滾動軸承元件上的載荷隨時間的變化情況，掌握滾動軸承元件上載荷波動特性；
3、通過測試并計算滾動軸承組內部軸向載荷、軸向載荷和總軸向載荷，使學生掌握滾動軸承組合設計的計算方法。
二、主要技術指標:
1、滾動軸承公稱直徑：D = 50mm；
2、滾動軸承跨度：L = 300mm；
3、總徑向載荷：P1 = 10000N；
4、總軸向載荷：P2 = 10000N；
5、左、右滾動軸承徑向載荷傳感器：50000N 0.05 16個；
6、左、右滾動軸承軸向載荷傳感器：10000N 各1個；
7、電機功率：N = 180w；
8、外廓尺寸：1250×620×1350mm。
三、實驗臺組成及基本配置:
1、 滾動軸承：2種（圓錐滾子軸承、深溝球軸承）；
2、 可移動的滾動軸承座：1對；
3、滾動軸承、徑向加載裝置：1套；（作用點位置可在0~130mm內任意調節）；
4、滾動軸承徑向載荷傳感器：精度等級：0.05；量程：5000N，16個；
5、總徑向載荷傳感器：量程：10000N，1個；
6、 軸向載荷傳感器：量程：10000N，3個；
7、微型電機：YYJ90—180w，N=180w，n = 10 r.p.m；
8、計算機測試軟件光盤：1個；多媒體實驗教學軟件光盤：1個。左、右滾動軸承座可軸向移動，各裝有軸向載荷傳感器，可通過電腦或數 顯測試并計算單個滾動軸承軸向載荷與總軸向載荷的關系；
四、性能特點
1、 配有一對可軸向移動的滾動軸承座；
2、左、右滾動軸承各裝有16個徑向載荷傳感器，可通過計算機或數顯測繪滾動軸承在軸向、徑向載荷作用下軸承徑向載荷分布變化情況；
3、可直接測量滾子對外圈的壓力及變化情況，通過電腦測繪滾動體內、外圈載荷變化曲線（關鍵特點）；
4、可任意調節徑向載荷受力點（0—130mm范圍）；
5、可通過電腦或數顯手控計算單個滾動軸承軸向載荷與總軸向載荷的關系，并與理論計算結果進行比較分析。
五、實驗效果
滾動軸承組合設計及綜合性能分析實驗，不但填補了國內外空白，而且使?jié)L動軸承這一重要章節第一次有了實驗，進一步完善機械設計實驗的系統性和完整性。培養了學生綜合設計能力，開拓創新能力，分析問題和解決問題的能力。
友情提示：
1、設備驗收：各采購單位收貨時請檢查滾動軸承綜合性能測試分析實驗臺的貨品外觀，核實滾動軸承綜合性能測試分析實驗臺的數量及配件，拒收處于受損狀態的滾動軸承綜合性能測試分析實驗臺；
2、設備質保：茂育將為各采購單位提供滾動軸承綜合性能測試分析實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對滾動軸承綜合性能測試分析實驗臺的免費維修，超出條件承諾時提供對本實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>滾動軸承綜合性能測試分析實驗臺選型錯誤或購買本實驗臺數量錯誤，造成滾動軸承綜合性能測試分析實驗臺的退換貨要求，將不被接受；
4、設備貨期：滾動軸承綜合性能測試分析實驗臺的發貨期為參考值，如您需要了解滾動軸承綜合性能測試分析實驗臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對滾動軸承綜合性能測試分析實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關滾動軸承綜合性能測試分析實驗臺的技術咨詢。
