《典型零件》實測繪圖訓練組合裝置 | |||
項 目 | 參 數 | 項目 | 參 數 |
外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
典型零件 (24件/套) |
一視圖零件:光軸、銅套、墊片等 二視圖零件:長方體、帶鍵槽軸、皮帶輪、法欄盤、聯軸器、支架等 三視圖零件:底座、低速軸、軸承座等 多視圖零件:活塞、閥體等 |
||
測量工具 | 游標卡尺、外徑千分、圓弧樣板等 | 類 型 |

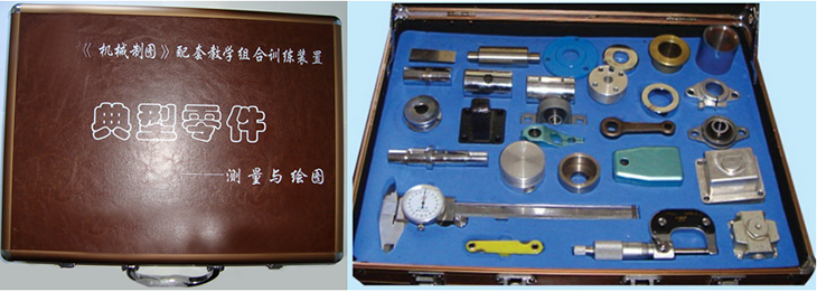

便攜組合式(檢測零件、測量工具及 指導書均放在一個精制的綜色箱子里) |
教學資料 |
1、實訓指導書及實訓報告(含電子稿); 2、配套教材(機械工業出版社、羅冬平教授主編)、電子課件、教學大綱與教案現場演示、 3、免費培訓2-3名老師。 4、模擬仿真微課教學訓練系統軟件。 |
||
(機電工程課程虛擬仿真教學系統)
|
1、《制圖》微課教學系統; 2、《制圖》實訓虛擬仿真教學系統; 3、課程資源包(含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像) |
訓練模式 | 訓練內容 |
1、看圖找零件訓練; 2、零件測繪訓練; 3、零件投影繪圖訓練; 4、立體圖繪圖訓練。 |
訓練一 一視圖零件測繪訓練 訓練二 二視圖零件測繪訓練 訓練三 三視圖零件測繪訓練 訓練四 多視圖零件測繪訓練 |
