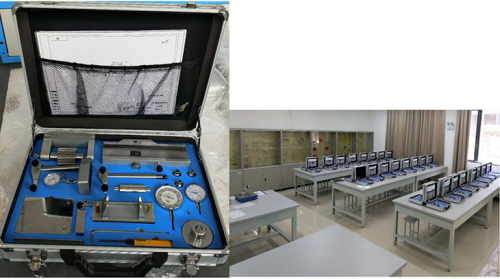

MY-587零件形位誤差測量組合實訓裝置
零件形位誤差測量組合實訓裝置-產品組成及功能
本裝置是根據《公差配合與技術測量》課程的基本教學要求,精心設計的一套零件形位誤差檢測組合訓練產品。它由檢測零件、組合跳動儀、組合測微儀、配套圖紙及實訓指導書組成。其目的是通過零件形位誤差的檢測,加深學生對形位誤差及形位公差基本概念的了解,掌握形位誤差測量的方法的技能,為公差配合在后續課程中的應用奠定扎實的基礎。
具體功能有以下三點:
1、形位誤差測量訓練;
2、合格形位判斷訓練;
3、形位誤差分析訓練。
二、產品特點
1.項目實際化:以真實零件為檢測對象,以實際量具為檢測手段;
2.功能系統化:形位誤差測量、合格形位判斷、形位誤差分析三位一體訓練模式;
3.學生大眾化:小型、組合、便攜式訓練裝置,兩三人一組,讓盡可能多的學生獲得充分的訓練機會;
4.教學標準化:配套的標準圖紙、指導書,教和學都十分方便、教學顯著;
5.管理便利化:檢測零件、測量工具、標準圖紙及指導書均放在一個精制的箱子里,管理十分方便。
三、技術性能
1.外形尺寸:410mm×310mm×100mm
2、便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)
四、基本配置
1.精密檢驗零件:齒輪測量組合(7級)、圓度(圓柱度)測量組合(7級)、直線度測量組合(7級)、平面度(平行度)測量組合(7級)、垂直度測量組合(7級)、對稱度測量組合(7級)、跳動測量組合(7級)
2.精密測量工具:
一)微型跳動測量儀
1)測量范圍長度(50-100mm).直徑(5-80mm,精度(6級)
2)百分表(0-3mm,0.01 mm,1個,)
3)千分表(0-1mm,0.001mm,1個)
4)V型塊35X35 mm(1級)
5)測量齒輪(模數1-2.5mm、齒數17-36,(7級)
6)導軌精度:0.01/100mm
二)測微組合儀:
1)測量范圍:長度(80-80mm).,精度(6級)
2)杠桿百分表(0-1mm,0.01 mm,1個)
3)平板精度:(1級)
五、實訓項目
訓練一零件形狀誤差的測量與檢驗
訓練1-1直線度測量與檢驗
訓練1-2平面度測量與檢驗
訓練1-3圓度測量與檢驗
訓練1-4圓柱度測量與檢驗
訓練二零件位置誤差的測量
訓練2-1平行度測量與檢驗
訓練2-2垂直度測量與檢驗
訓練2-3同軸度測量與檢驗
訓練2-4徑向跳動測量與檢驗
訓練2-5端面跳動測量與檢驗
訓練2-6對稱度測量與檢驗
訓練三齒輪形位誤差的測量與檢驗
訓練3-1齒圈徑向跳動測量與檢驗
訓練3-2齒輪齒向跳動測量與檢驗
