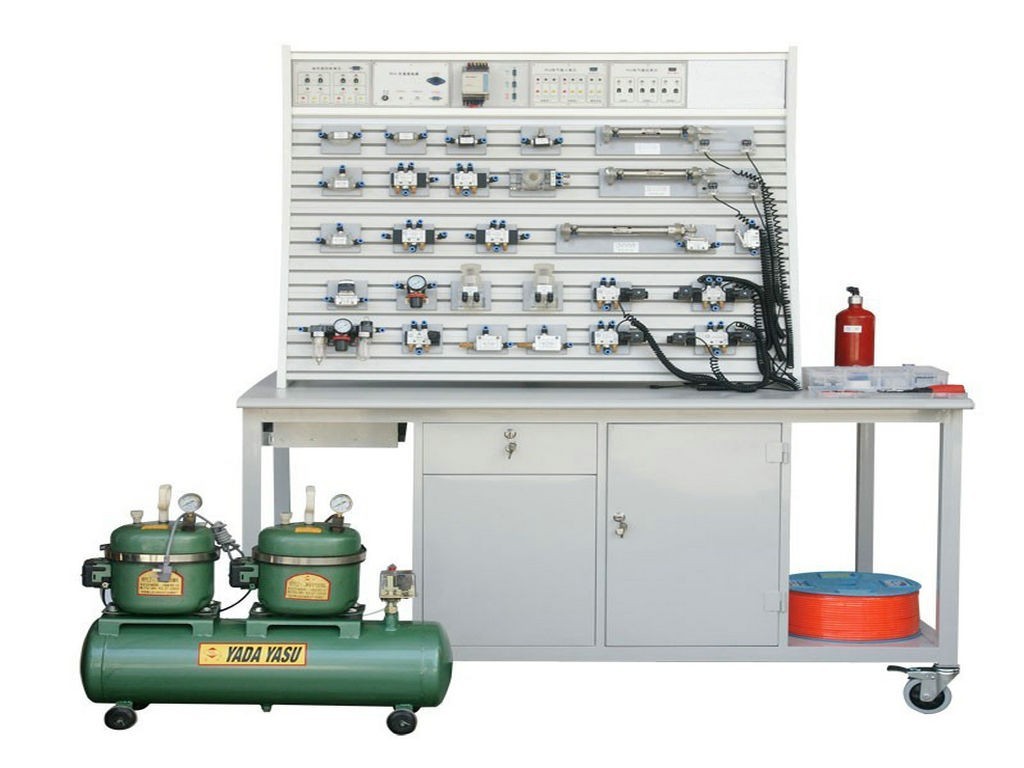

MYYA-19B氣動PLC控制實驗裝置(鋁槽式)雙面雙套


氣動PLC控制實驗裝置(鋁槽式)雙面雙套是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求,參考廣大師生的建議,精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外,還可進行模擬氣動控制技術應用實驗、氣動技術課程設計,以及可編程序控制器(PLC)學習及其基本應用實驗等,是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗,同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計,可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能,控制原理及編程技巧等。
二、特點:
1、MYYA-19B鋁槽式氣動PLC控制實驗設備采用了鐵桌鋁槽結構,實驗元件可自由安裝移動,靈活性大。
2、實驗氣動元件均裝有鋁制專用底板,實驗時組裝快捷,方便。
3、實驗電氣控制采用低壓直流24V電源,實驗回路控制安全。
4、電氣主控制單元采用PLC可編程序控制器,可與PC微機通訊實現微機智能控制。同時,還可采用獨立的繼電器控制單元進行電氣控制,通過比較,突出PLC可編程控制器控制的優越性,加深對PLC可編程控制器的了解及掌握。

三、技術參數
1、PLC可編程序控制器:三菱FX1s-14MR型主機(可根據客戶要求選擇),8輸入、 6輸 出(繼電器輸出)
2、交直流電源:輸入 AC 220V 輸出:DC24V/2A
3、空氣壓縮機(WY5.2雙頭靜音氣泵)
電源:AC220V 電機功率:175W ×2只,氣罐容積:18L 額定輸出氣壓 0.7MPa
空氣壓縮機
5、實驗臺外形尺寸: 1500mm×1000mm×820mm
6、實驗支架尺寸:1140mm×600mm×920mm
四、基本配置
(一)氣動元件配備(都固定在元件配置板上):
空氣過濾、減壓、油霧器三聯件,減壓閥,手動換向閥,電磁換向閥,氣控?fù)Q向閥,行程閥,單向閥,節流閥、單向節流閥、快速排氣閥,或門型梭閥,單作用氣缸,雙作用氣缸、旋轉氣缸,行程開關(常閉、常開)等。
(二)電氣模塊:
1、直流24V(2A)電源單元
2、PLC可編程序控制器
3、PLC電氣控制輸入單元
4、PLC電氣控制輸出單元
5、繼電器控制單元
(三)附件
菲力格-300專業工具配件箱

五、氣動PLC控制實驗裝置(鋁槽式)雙面雙套基本實驗回路
1、單作用氣缸的換向回路
 2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸的調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回
16、直線缸,旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
 六、標準配置清單

序號 分 類 項      目 型 號 規 格
配置數量
備  注
1 氣源 壓縮機 WY5.2—雙頭 1只
2 實 驗 臺 實驗桌 本公司設計制造 1張
3 實驗支架 本公司設計制造 1只
4 氣管 PU氣管6×4 2×100米
5 元件固定配置板 本公司設計制造 2×2塊
6 氣 動 組 合 元 件 手動換向閥 4H210-08 2×1只 木桌型配在桌內
7 單作用缸 QGX25×100 2×1只
8 雙作用缸 QGX25×100 2×2只
9 微動行程開關(含連接電纜插頭) 裝在雙作用缸上 2×4只
10 旋轉氣缸 本公司設計制造 2×1只
11 單向節流閥 JSC601 2×7只 裝在各種氣缸體上
12 減壓閥(帶壓力表) AR2000 2×1只
13 氣容 本公司設計制造 2×1只 木桌型配在桌內
14 三聯件 AC2000三聯件 2×1只
15 單電磁換向閥(二位二通)-配連接線 2V025-08(DC24V) 2×1只
16 單電磁換向閥(二位三通)-配連接線 3V025-08(DC24V) 2×1只
17 單電磁換向閥(二位五通)-配連接線 4V210-08(DC24V) 2×2只
18 雙電磁換向閥(二位五通)-配連接線 4V220-08(DC24V) 2×1只
19 雙電磁換向閥(三位五通)-配連接線 4V230-08(DC24V) 2×1只
20 單氣控?fù)Q向閥(二位五通)-配連接線 4A210-08 2×2只
21 雙氣控?fù)Q向閥(二位五通)-配連接線 4A220-08 2×2只
22 順序閥 本公司設計制造 2×1只
23 行程閥(按鈕)不帶鎖 MOV-3A 2×1只
24 或門型梭閥(有機玻璃) 本公司設計制造 2×2只
25 快速排氣閥 KP-L8 2×2只
26 單向閥(有機玻璃) 本公司設計制造 2×2只
27 單向節流閥 RE-02 2×2只
31 機控行程閥(其一改垂直方向,A口朝上) MOV-2 2×2只 其一只裝在缸體上
32 氣壓自動開關(0.5-1.0MPa)   2×1只
33 雙齒輪齒條同步機構 本公司設計制造 2×1付
35 電  器 控 制 PLC直流電源單元(DC:24V)   2×1只 裝在臺上AC:220V/DC:24V
36 PLC編程器控制單元 可根據用戶要求配置 2×1只 裝在臺上,標配:松下FP-X L14
37 PLC電器輸入單元   2×1只 裝在臺上
38 PLC電器輸出單元   2×1只 裝在臺上   輸出:DC24V
39 繼電器控制輸出單元   2×1只 裝在臺上   輸出:DC24V
41   單元電器連接電纜   2×3條 其中電源連接2條
42   220V電源線   2×1條
43   墻壁插座 四位250V、10A 2×1只
44   PLC編程通訊電纜 可根據用戶要求配置 2×1條
45 工 具 配 件 盒 專用工具配件箱 菲力格-300  300×200×62 2只
46 螺絲刀6×100(一字、十字)、 尖嘴鉗、
螺絲刀3× 80(一字、十字)、 卷筆刀、
活動板手150×19、   剪刀、
內六角扳手M4、M5、M6、氣管助拔器
  各2只
47 三通及L形支架(T型三通) Ø6、 12只
48 五通及L形支架 Ø6 8只
49 氣孔塞頭 Ø6 50只
50 內六角螺絲M6×15=20只  M6×25=20只
鋁槽T形螺母 30只
  1套
51 Y型減徑三通Ø8-2×Ø6  1只(氣泵上)
生料帶1個、 保險絲2.5A  5只
微動行程開關(配件)2只
氣泵電源開關1只
601-Ø6、602-Ø6氣動彎頭 各2只
  1套
52 資料 實驗指導書 本公司設計制造 4冊 雙面各二
53 軟件光盤 PLC編程軟件及應用程序 1碟 雙面共用
