MYYA-20A液壓氣動PLC綜合控制實驗室設備

液壓氣動PLC綜合控制實驗室設備-是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制�？梢宰寣W生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。氣動實驗與液壓實驗電氣主控單元配備2套PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以氣動及液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。
同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，，可以加深對PLC可編程序控制器的了解及掌握。
二、設備組成：

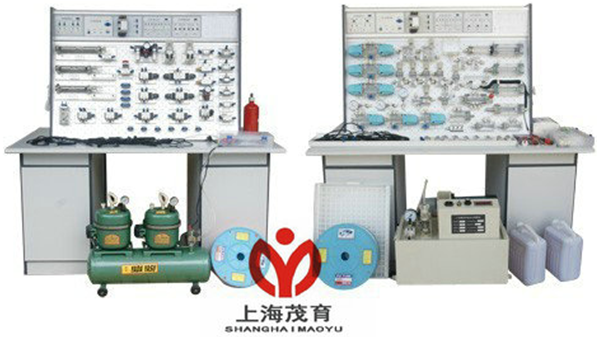

        實驗系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
        該實驗臺采用了鋁合金及高密度板材料。美觀大方，堅固耐用，操作方便。基本配置為：氣動實驗元件1套；氣動實驗PLC電氣控制系統1套；氣動實驗繼電器控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）

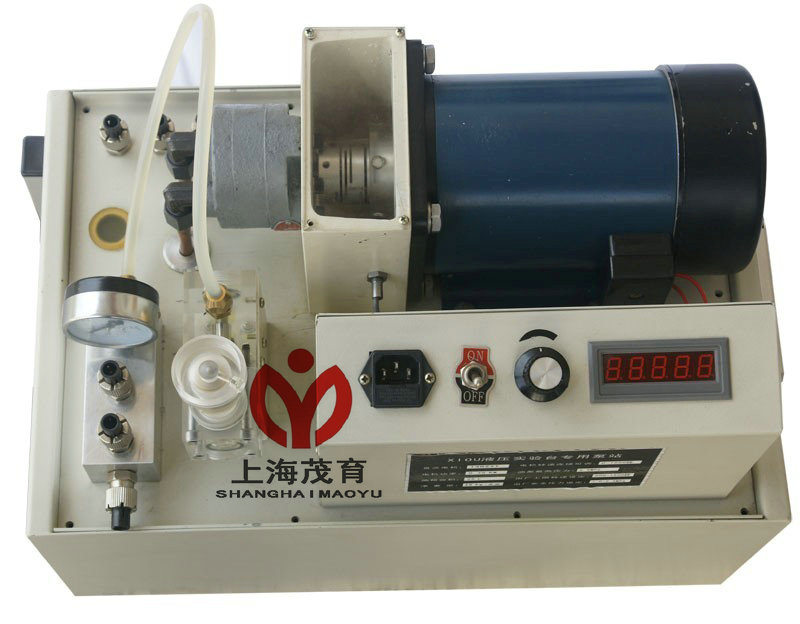

        本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。并且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。并采用閉鎖式快速接頭，以利于快速接通或封閉油路。實現油箱、油泵、直流電機、直流電源及控制系統、轉速測控一體化設計。
        利用此套實驗設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，以及 PLC編程及控制實驗；同時，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。

三、技術參數：
1．電源：AC: 220V 50HZ
2．實驗臺外形尺寸：鐵桌：1600mm×1000mm×820mm 木桌：1500mm×1000mm×760mm
3．實驗支架尺寸：鋁槽支架1140mm×600mm×920mm 插孔支架：1130mm×500mm×770mm
4．PLC可編程序控制器：松下FX1s-14MR型PLC(可根據客戶要求選擇），8輸入、6輸出。

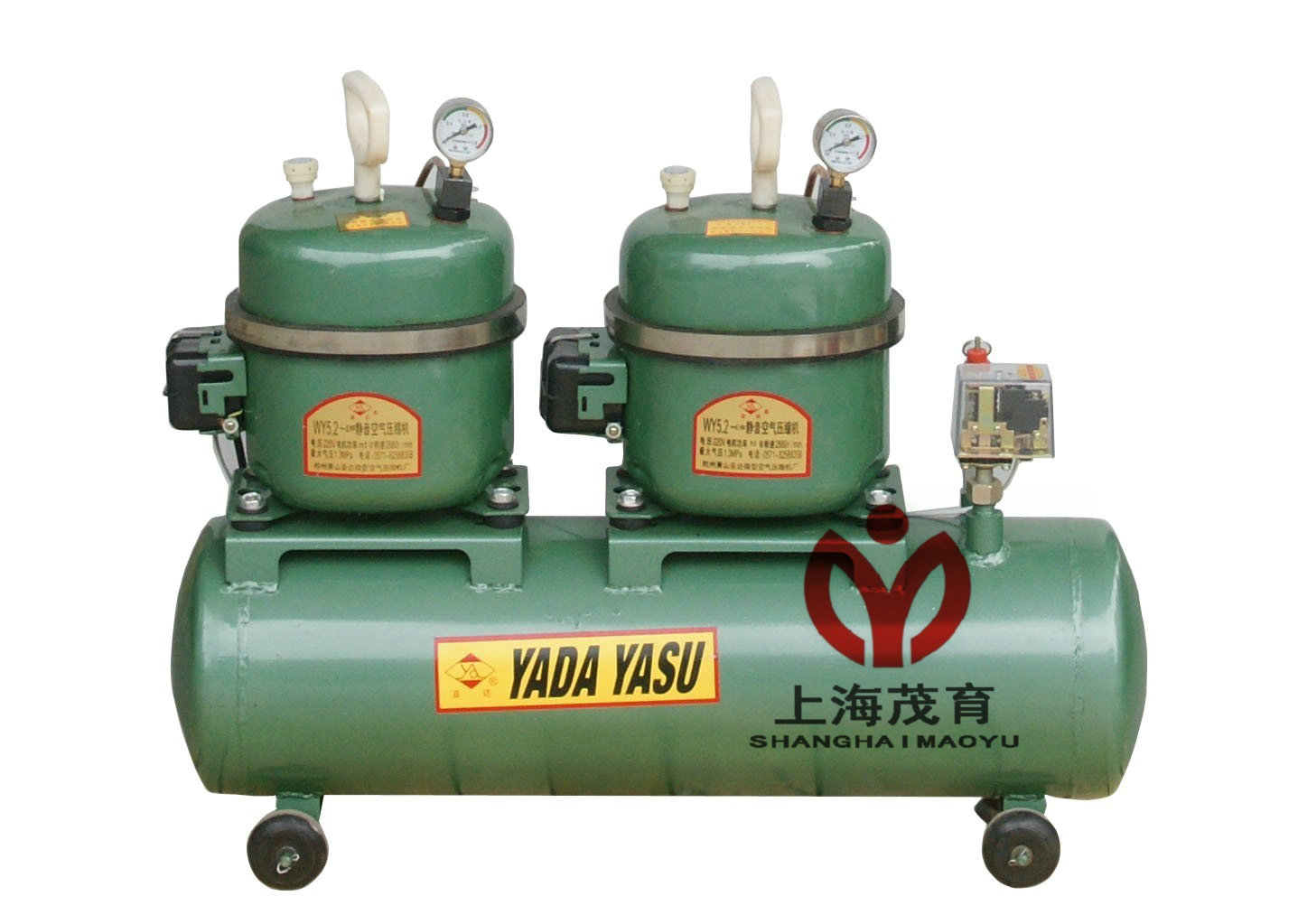

5．低噪音空氣壓縮機（WY5.2雙頭靜音氣泵）：電源 AC220V 功率：175W×2只氣罐容積：18L

6. 實驗專用齒輪泵站（配數字轉速表）
工作電源：AC：220V
電機功率：750W
電機調速范圍： 0-1500轉/分
油箱容積：25L
安全限速范圍：1000-1500轉/分油泵輸出最高工作壓力：2.5MPa

安全壓力設定范圍：0.3 - 2.5 MPa
液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
四、實驗項目：
（一）、氣動基本控制回路實驗
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
（二）、液壓傳動基本回路實驗
1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用行程開關的順序動作回路
18.用行程換向閥的順序動作回路
其它擴展實驗
（1）小孔壓力——流量特性實驗
（2）卸荷實驗
（4）節流變速實驗
（5）負載變速實驗
（6）速度穩定實驗
（7）壓力控制回路實驗
（8）速度調節回路實驗
（9）方向控制回路實驗
（10）差動回路實驗
（11）溢流閥特性實驗
（12）換向閥特性測試
（13）調速閥特性實驗
（14）液壓缸特性實驗
（15）節流閥旁路節流實驗
（16）調速閥進油節流實驗
MYQPK-M氣動PLC控制配置清單

序號	分類	項目	型號規 格		備注
1	氣源	靜音空氣壓縮機 220V 175W×2	WY5.2—雙頭	1只	18L 1.0Mpa
2	氣源	氣管	PU氣管6×4	1卷	100米/卷
3	實驗臺	實驗桌(高密度板)	1500×1000×760mm	1臺
4		實驗支架(插孔式)	1130× 500×770mm	1只
5		氣容		1只
6		二位五通手動換向閥	4H210-08	1只
7		元件固定配置板		2塊
8	彈性插腳底板組合元件	單作用缸	QGX25×100	1只	帶Φ35撞塊
9		雙作用缸	QGX25×100	2只	帶Φ26撞塊
10		微動行程開關（含連接電纜插頭）	裝在雙作用缸上	4只	安裝孔下移4mm
11		旋轉氣缸		1只	西甌透明元件
12		單向節流閥	JSC601	7只	裝在各氣缸體上
13		減壓閥（帶壓力表）	AR2000	1只
14		三聯件	AC2000三聯件	1只
15		二位二通單電磁換向閥-配連接線	2V025-08、DC24V	1只	桌內
16		二位三通單電磁換向閥-配連接線	3V210-08、DC24V	1只	桌內
17		二位五通單電磁換向閥-配連接線	4V210-08、DC24V	2只
18		二位五通雙電磁換向閥-配連接線	4V220-08、DC24V	1只
19		三位五通雙電磁換向閥-配連接線	4V230-08、DC24V	1只
20		二位五通單氣控換向閥	4A210-08	2只
21		二位五通雙氣控換向閥	4A220-08	2只
22		順序閥	KPSA-8	1只	西甌透明元件
23		按鈕行程閥(不帶鎖)	MOV-3A	1只	(或帶鎖改裝)
24		或門型梭閥	KS-L8(標簽位置)	2只	透明元件
25		快速排氣閥	KP-L8	2只
26		單向閥	KA-L8	2只	西甌透明元件
27		單向節流閥	RE-02	2只
28		機控行程閥(其一改垂直方向,A口朝上)	MOV-2	2只	配件盒內1只
29		氣壓自動開關(0.5-1.0MPa)	壓差調節0.2-0.4MPa	1只
30		雙齒輪齒條同步機構	西甌設計，實驗附件	1付
31	電器控制	PLC直流電源單元（DC：24V）	AC:220V/DC:24V	1只	裝在臺上
32		PLC編程器控制單元(標配三菱FX1s-14MR)	可根據用戶要求配置	1只	裝在臺上
33		PLC電器輸入單元		1只	裝在臺上
34		PLC電器輸出單元	輸出:DC24V	1只	裝在臺上
35		繼電器控制輸出單元	輸出:DC24V	1只	裝在臺上
36		單元電器連接電纜		3條
37		220V電源線		1條
38		墻壁插座（實驗臺上）	二位250V、10A	2只
39		PLC編程通訊電纜(標配:三菱SC-11)	可根據用戶要求配置	1條	YQPK-M雙面共用
40	資料	實驗指導書		1冊
41	資料	PLC編程軟件及應用程序光盤	可自行復制	統一	統一提供光盤1張
42	工具配件盒	專用工具配件盒	300×200×62 mm	1個	菲力格F-300
		螺絲刀6×100(一字、十字),3×80 (一字、十字)、氣管助拔器、活動扳手150×19、內六角扳手M4、M5 、M6、尖嘴鉗、剪刀		各1只
		螺釘M4×30=10只、螺帽M4=25只、平墊圈Ø6=25只、彈性插腳50只、Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只、塑料氣孔塞頭25只、生料帶1個、保險絲2.5A 5只、Y型減徑三通Ø8-2×Ø6 1只（氣泵上）、氣泵電源開關 1只、微動行程開關（配件）2只、601-Ø6、602-Ø6彎接頭各1只		1套

MYQPK-M液壓PLC控制配置清單

序號	分類	項目	型號規 格	數量	備注
1	泵站	專用實驗泵站：配直流電機及專用直流電源、油箱、數字轉速表、傳感器、齒輪油泵	本公司設計制造	1臺	配溢流閥、壓力表、溫度液位計、濾油器
2	實驗臺	實驗桌	本公司設計制造		與氣動共用
3		插孔式梯形雙立面實驗支架	本公司設計制造		與氣動共用
4		油管放油筒	本公司設計制造	1臺
5		元件固定配置板	本公司設計制造	3塊
6		進油壓力表四通	本公司設計制造	1只	壓力表2.5MPa
7		回油五通	本公司設計制造	1只
8	液壓組合元件	雙作用油缸	活塞前端加長	2只	透明元件
9		彈簧回位油缸	垂直固定孔安裝	1只	透明元件
10		增壓油缸	垂直固定孔安裝	1只	透明元件
11		輔助油箱	底板反裝	1只	透明元件
12		單向閥（加深P2孔P1孔向右）		2只	透明元件
13		液控單向閥	加深K孔	2只	透明元件
14		溢流閥（直動式）		2只	透明元件
15		節流閥（直動式）	加深P1孔	1只	透明元件
16		調速閥		2只	透明元件
17		順序閥（回油孔向右）	上閥芯螺絲固定	2只	透明元件
18		減壓閥（先導式）		1只	透明元件
19		二位二通電磁換向閥		1只	透明元件
20		二位四通電磁換向閥		2只	透明元件
21		“O”型三位四通電磁換向閥		1只	透明元件
22		“H”型三位四通電磁換向閥		1只	透明元件
23		“M”型三位四通電磁換向閥		1只	透明元件
24		二位四通行程換向閥		1只	透明元件
25		三位五通手動換向閥	加深Φ8.2孔	1只	透明元件
26		壓力繼電器（0.7MPa 調定,加大彈簧）	加深K孔	1只	透明元件
27		壓力表( 1MPa--1只 0.6MPa--2只)		3只	透明元件
28		微動行程開關組件（含常開1只、常閉1只）		2套	透明元件
29		四通		6只	鋁槽、插孔通用
30	附件	紙巾		2包
31		桌面滴油槽		1個
32		液壓油管	工作壓力:1 MPa	1盤	爆破壓力:2.5 MPa
33		油盤(配濾網)		1個	拆卸下的液壓元件放油
34		塑料配件盒		1個	放置實驗時裝拆的小零件
35		專用液壓油		20Kg
36	電器控制	電磁閥通用連接線		3根
37		壓力繼電器插頭線		1根	新信號標準
38		直流電源單元		1個
39		PLC 編程器控制單元		1個
40		PLC輸入單元		1個
41		PLC輸出單元		1個
41		繼電器控制單元		1個
42		單元電器連接電纜		3條
43		220V電源線		1條
44		PLC編程通訊電纜(標配:三菱SC-11)		1條	可根據用戶要求配置
45	資料	使用（實驗）說明書		1冊
46	資料	PLC編程軟件及應用程序光盤	可自行復制	統一	統一提供1碟光盤、
47	工具配件盒	專用工具配件盒	300×200×62	1個	菲力格F-300
48		螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字)、卷筆刀、剪刀、尖嘴鉗(改制)、快速接頭助拔器、記號筆、活動板手、內六角扳手M4、M5、M6 內卡簧鉗、外卡簧鉗、皮管夾子10只、尼龍管接頭專用扳手		各1只
49		快速接頭15只、f10組合墊圈10只、彈性插腳25、塑料塞頭30及各種密封圈 (15×f2.4=20只、12×f2.4=20只)		1套

友情提示：
1、設備驗收：各采購單位收貨時請檢查液壓氣動PLC綜合控制實驗室設備的貨品外觀，核實液壓氣動PLC綜合控制實驗室設備的數量及配件，拒收處于受損狀態的液壓氣動PLC綜合控制實驗室設備；
2、設備質保：上海茂育將為各采購單位提供液壓氣動PLC綜合控制實驗室設備產品說明書內的質保條件和質保期，在質保范圍內提供對液壓氣動PLC綜合控制實驗室設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的液壓氣動PLC綜合控制實驗室設備選型錯誤或液壓氣動PLC綜合控制實驗室設備購買數量錯誤，造成液壓氣動PLC綜合控制實驗室設備的退換貨要求，將不被接受；
4、設備貨期：對液壓氣動PLC綜合控制實驗室設備的發貨期為參考值，如您需要了解液壓氣動PLC綜合控制實驗室設備的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對液壓氣動PLC綜合控制實驗室設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關液壓氣動PLC綜合控制實驗室設備的技術咨詢。
