MYT特殊工種實操系列產品培訓設備
1、MYT-01爆破工實際操作模擬裝置
一、特殊工種實操系列產品培訓設備概述:
該裝置通過仿真巷道,顯示斷面的炮眼布置方式(掏槽眼、輔助眼、起底眼、周邊眼和水溝眼),炮眼形狀及空間位置。用無藥雷管、藥卷、水炮泥和炮泥,讓學員觀察其結構,并實際操作裝藥方法(正向裝藥和反向裝藥)和連線方式(串聯和并聯),聲、光、電模擬其爆破過程。
二、炮眼布置:
炮眼布置按現場實際布置方式布置,按炮眼名稱不同分四種顏色,可便于講課時分別逐一講學演示炮眼布置方式、角度和深度等參數,其中:
1:掏槽眼(紅色)爆破順序為1
2:輔助眼(黃色)爆破順序為2
3:起底眼(黃色)爆破順序為2
4:周邊眼(綠色)爆破順序為4
5:水溝眼(藍色)爆破順序為3(控制臺布置開關組6個,其中:總開關1個,分開關5個)
三、裝炮及聯線:
火藥雷管與實物外形相同。學員可現場學習演練引藥加工方式,以及裝藥(正向裝藥、反向裝藥)方式和炮線的串聯聯線方式及并聯聯線方式,同時學員可使用“放炮器”進行實際放炮操作,可有效提高學員操作技能,直接上崗作業。
四、掘進工作面爆破
爆破時,學員手?jǐn)Q放炮器手把送電后,可通過聲光電控系統顯示爆破四個順序(1—4),并產生全斷面爆破紅光,以及放炮時爆破聲音,增加現場實際聲、光立體效果,增強學員教學直觀感。
規格:1900 mm×1900 mm×1800mm
2、MYT-02瓦斯檢查工實際操作模擬裝置
一、概述
為了提高瓦斯檢查員的安全操作水平,防止和減少瓦斯傷亡事故,特設計制造了該裝置。通過對儀器使用前的檢查、零位漂移調整,采氣、讀數等,達到熟練掌握光學瓦斯檢測儀的使用和日常保養的目的。
二、主要構成
1.光學瓦斯檢測儀.
2.標準氣樣
甲烷氣一瓶
二氧化碳一瓶
3.氣體采樣實驗臺
顯示瓦斯?jié)舛鹊膫鞲衅、模擬氣室、檢測口、膠皮管
三、實現有功能:
1.正確使用光學瓦斯檢測儀
2.正確檢測瓦斯?jié)舛?br />
3.正確檢測二氧化碳濃度
4.能對光學瓦斯檢測儀進行保養。
規格:2000 mm× 800 mm×1400mm
3、MYT-03采煤機司機實操模擬裝置
一、概述
通過對采煤機安全運行、安裝和調試的試運轉操作,可提高采煤機司機的操作水平。再通過對采煤機的維護、保養、潤滑、常見故障的判斷與處理,可進一步提高采煤機司機分析和解決問題的技能,完成巡檢和運行記錄,保證采煤機安全運行。
二、構成
1.仿真采煤機
2.可彎曲刮板輸送機
3.采煤機搖控器
三、功能
1.采煤機能仿真工作,實現滾筒旋轉、搖臂升降、左右牽引。
2.利用機身鍵盤及仿真搖控器,對采煤機進行真實操縱。達到熟練掌握按鍵功能和操作方法。
規格:6000 mm×800 mm×1400mm
4、MYT-04綜采工作面仿真配套設備實操裝置
該設備是井下綜合機械化采煤工作面的生動再現,在地面就可以達到現場教學效果,是各類煤炭院校和培訓中心必不可少的實驗設備。
仿真支架有多種類型,支撐式、掩護式、支撐掩護式、放頂煤等多種架型:采煤機有多種規格,可根據用戶的實際需要而定。各設備表面處理均彩噴涂金屬烤漆.
一、系統配置:
雙滾筒采煤機1臺,金屬制作,電動演示;液壓支架(可操作)4臺,金屬制作,液壓驅動;液壓支架(不可操作)8臺,金屬制作;破碎機1臺,金屬制作;刮板運輸機1臺,金屬制作;橋式轉載機1臺,金屬制作;皮帶運輸機1臺,金屬制作;泵站1臺,金屬制作;移動變電站(靜態)1臺,有機板制作,靜態;控制開關(靜態)1臺,有機板制作,靜態。
設備各項技術參數:
1.雙滾筒采煤機:
規格(米):按實物的1:3制作 1.8×0.46×0.65
模型按實際仿真制作,電動演示各系統的工程原理,仿真模擬實際操作。
采煤機箱體主體采用金屬制作。
2.刮板運輸機
規格(米):按實物的1:3制作 7.0×0.30×0.32
模型全部采用金屬材料仿真制作組成:傳動裝置、電機、刮輪組、鏈板鏈、擋煤板、標準溜槽、機頭、機尾、調節裝置、鏟煤板、推移裝置、減速機、電動演示。
功能:仿真演示
3.轉載機
規格(米):按實物的1:3制作 4.5×0.40×0.55
模型全部采用金屬材料仿真制作組成:機頭部、機尾部、機身、中部標準溜槽、擋板、刮板、刮板鏈、鏈輪組件、行走部、液壓拖移、減速機、破碎機。
功能:仿真演示
4.破碎機(錘式)
規格:0.80×0.40×0.58
金屬制作,實現破碎機的所有功能。
5.液壓支架:仿真演示
規格(米):按實物的1:3制作 1.4×0.74×0.33
支架類型有:掩護式、支撐掩護式、高位放頂煤、低位放頂煤、插板式放頂煤、支撐式、六種架型,可根據需要選擇。
全部采用金屬材料制作,液壓驅動。
功能:實現降柱、升柱、推溜、側護板伸縮、前探梁伸縮,模擬全部動作。
6.可伸縮膠帶輸送機:
規格(米):按實物的1:3制作 5.0×0.40×0.36
模型全部采用金屬材料組成:機頭部、儲帶裝置、拉緊裝置、收發帶系統、膠帶、機尾部、綜合保護系統、減速機、液力耦合器(模型)。
功能:仿真演示,并實現皮帶機堆煤、防跑、溫升、煙霧等保護.
7.柱塞泵:仿真金屬制作
規格(米):按實物的1:3制作 0.60×0.70×0.43
二、可實現的功能:
順序控制,能夠仿真模擬采煤機行走、滾筒割煤、前后搖臂升降、移架、升架、降架、推溜,實現皮帶機、刮板機、轉載機的仿真運行及綜合保護,可自行復位,連續運行。
規格:11000mm×7000mm×1600mm
5、MYT-05綜掘機司機實操模擬裝置
一、概述
通過本設備使掘進機司機能對掘進機進行安全操作、安裝和調試的試運轉操作;在特殊條件下的安全操作;掘進機的維護、保養與潤滑;掘進機常見故障的判斷與處理,完成巡檢和運行記錄,保證掘進機安全運行。
二、構成
綜掘機
三、功能
1.運載
2.切割臂:上、中、下;左、中、右;伸、中、縮
3.切割頭的旋轉;
4.星輪的旋轉;
5.機體的移動:前進、停止、后退;左拐、右拐
6.照明;
7.前鏟:升、中、落
8.后撐:上、中、下。
9.實現機載瓦斯斷電儀的報警和斷電
6、MYT-06立井罐籠(箕斗)提升仿真裝置
一、概述
該模型直觀反映立井提升系統的結構,運行方式和各種保護裝置等。通過對提升機啟動、加速、安全運行、減速制動、定位停車提高提升機司機實際操作水平,再通過對提升機的維護、保養、巡回檢查及常見故障判斷,可進一步提高提升機司機分析和解決問題的技能。
二、構成
操縱臺、無繩絞車(包括深度指示、潤滑系統及減速器)、模擬井筒、井架及提升設備。
三、功能
1.進行信號閉鎖及絞車司機各種操作。
2.反應提升系統的原理和功能。
3.真實再現提升設備的運行和絞車房狀況。
4.滿足絞車司機實操要求。
規格:井 架:1800 mm×600 mm×2000mm
操作臺:1300 mm×1000 mm×1100mm
7、MYT-07斜井串車(箕斗)提升仿真裝置
一、概述
該模型直觀反映斜井提升系統的結構,運行方式和各種保護裝置等。通過對提升機啟動、加速、安全運行、減速制動、定位停車提高提升機司機實際操作水平,再通過對提升機的維護、保養、巡回檢查及常見故障判斷,可進一步提高提升機司機分析和解決問題的技能。
二、構成
操縱臺、無繩絞車(包括深度指示、潤滑系統及減速器)、模擬井筒、井架及提升設備。
三、功能
1.進行信號閉鎖及絞車司機各種操作。
2.反應提升系統的原理和功能
3.真實兩再現提升設備的運行和絞車房狀況
4.滿足絞車司機實操要求
規格:井 架:5000 mm×800 mm×1500mm
操作臺:1300 mm×1000 mm×1100mm
8、MYT-08電鉗工實操設備
一、概述
該設備外殼用透明有機玻璃仿真制作,可清楚其基本構造和運行過程,通過對該設備啟動、參數整定、按鈕顯示屏使用提高電鉗工的操作水平,再通過電纜連接、安裝、故障判斷處理,提高井下電鉗工的安全技能。
二、構成
各種防爆開關機芯本體、仿真透明外殼。
開關種類:
礦用隔爆型智能高壓真空配電裝置、
礦用隔爆型高壓真空電磁起動器、
礦用隔爆型智能高壓真空配電裝置---(永磁機構)、
礦用隔爆型智能化低壓真空饋電開關---630A、
礦用隔爆型智能化低壓真空饋電開關---400A、
礦用隔爆型智能化低壓真空電磁起動器、
礦用隔爆型交流真空軟起動器、
礦用隔爆兼本質安全型組合開關——四組合、
隔爆型移動變電站等等
三、功能
1.觀察各種開關的結構及動作過程
2.掌握各種設備的接線方法
3.能對各種設備進行參數設定
4.能進行各種實驗和故障排除
規格:1:1仿真制作
9、MYT-09瓦斯抽放工實操模擬裝置
一、概述
該設備直觀、真實。通過在模擬煤體上鉆孔施工、封孔,在抽放系統上進行瓦斯流量測定、瓦斯抽采設備操作,提高瓦斯抽放工的操作水平,保證瓦斯抽采工作安全進行。
二、構成
抽放泵、管線、煤電鉆、封孔材料、模擬煤體.
功能:
1.正確操作各種瓦斯抽采設備
2.能進行鉆孔施工
3.會正確封孔,保證質量
規格:2000 mm×1000 mm×1100mm

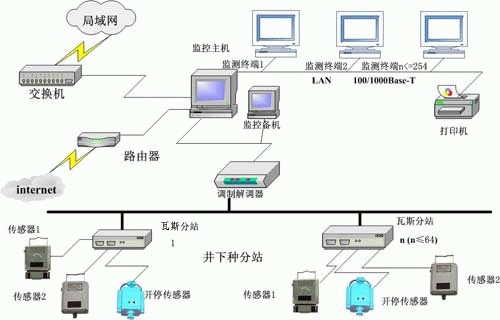

10、MYT-10煤礦安全監測監控作業實操模擬裝置
一、概述
設備真實先進,性能可靠。通過本設備安裝、調試、巡檢、維修,提高煤礦安全監測監控作業人員的實操能力 。再通過故障判斷、分析處理提高業務技能。
二、構成:
成套監測監控系統及設備;
設備包括:系統軟件、監測分站、傳感器、傳輸線路、調制器、打印機、監控主機、監控終端、交換機、路油器等
三、功能
1. 煤礦井下真實的監測監控系統,可以監測瓦斯?jié)舛取L(fēng)速、溫度、各種有害氣體濃度;也可監測設備的各種運行參數,經過長距離傳輸、放大;可以遠距離的觀測、自動控制、貯存和打印。與井下設備差異就是監測點少、傳輸距離短。
2.可對煤礦井下安全監測監控系統進行安裝、調試、巡檢、維修,保證其安全運行的作業。
11、MYT-11煤礦安全檢查員實操模擬裝置(現代化礦井開采設計綜合模型)
一、概述
本設備是現代化礦井的真實再現,設施完備、系統齊全,通過對本設備了解、分析、掌握,結合《規程》和《崗位標準化作業》使煤礦安全檢查員能夠?qū)γ旱V井下安全監督檢查,巡檢生產作業場所的安全設施和安全生產狀況,檢查并督促處理相應事故隱患。
二、構成:
煤礦開采整體設計裝置;電腦、顯示器。
煤礦開采整體設計裝置包括:系統軟件、生產系統、監測系統、多媒體可視化系統等
三、功能
1、通過煤礦開采整體設計裝置了解煤礦生產系統,實施對煤礦生產系統整體的安全檢查;
2、通過本裝置了解生產工藝掌握崗位標準,實施對安全管理規章制度及安全技術措施的監督檢查;
3、通過了解監測監控系統和避災路線,掌握各種災害發生的條件、預兆,增強對事故隱患的排查及安全處理的能力;
規格:3500 mm×2000 mm×2000mm
12、MYT-12煤礦防突作業人員實操裝置
一、概述
本設備能演示煤與瓦斯突出的預兆,發生的機理。通過本裝置訓練,能使煤礦防突作業人員完成對煤礦井下瓦斯突出的預測預報、相關參數的收集與分析、防治突出措施的實施與檢查、防突效果檢驗等,保證防突工作安全。
二、構成:
煤與瓦斯突出裝置
三、功能
1.演示煤礦井下煤與瓦斯突出的條件及過程。
2.掌握煤與瓦斯突出預兆,參數收集與分析。
3.實施防突措施并進行檢查和效果檢驗。
規格:1500 mm×1000 mm×1100mm
13、MYT-13煤礦井下探放水作業人員實操裝置
一、概述
本設備能顯示煤礦透水的預兆,發生的機理。通過本裝置訓練,能使煤礦井下探放水作業人員對煤礦透水的預測預報、相關參數的收集與分析、探放水措施的實施與檢查、效果檢驗等,保證探放水工作安全進行。
二、構成:
礦井透水仿真裝置;
礦井透水仿真裝置:有不同的水源,鉆孔布置方法,不同水源透水模擬。
三、功能
1.演示透水水源、發生通道。
2.演示掘進巷道鉆孔的布置方法。
3.演示不同水源發生的情景。
規格:1500 mm×1000 mm×1100mm
14、MYT-14特殊工種可視化實操模擬演示
本產品通過三維場景和二維動畫的結合,模擬現場生產環境、演示煤礦特殊工種(主提升機操作工、安全檢查工、井下爆破工、采煤(掘進)機司機、瓦斯檢查工、井下電鉗工、煤礦瓦斯抽采作業、煤礦防突作業、煤礦探放水作業、煤礦安全監測監控作業等)崗位安全操作的要領、注意事項、常見錯誤、災害預兆,預防措施和各種案例。手指口述講述重點、難點和崗位標準。
通過實操設備、配套的flash和PPT多媒體課件的結合能夠彌補傳統口述的不足,調動學員學習積極性,提高學習效果,縮短培訓時間,節約實操培訓成本。
六、煤礦安全教育展覽室(適合于一、二、三、四級)
(一)前言
1.煤礦安全生產方針、政策
2.煤礦安全法規
3.礦井安全生產歷史發展概況
(二)煤礦安全基本知識
1.煤礦安全知識學習培訓
2.崗位標準化作業標準
3.質量標準化標準
4.入井前的準備
5.乘坐罐籠,人車注意事項
6.井下作業注意事項
7.礦井通風基本知識
8.安全出口和避災路線
(三)礦井災害事故防治知識
1.礦井火災預測預防知識
2.礦井水災預測預防知識
3.礦井瓦斯爆炸預測預防知識
4.礦井煤塵預測預防知識
5.頂板事故預測預防知識
6.遇災自救應急知識
(四)煤礦事故案例教育圖板
(五)礦井發展規劃及安全新技術新設備簡介
根據使用材料和裝潢標準,價格面儀
