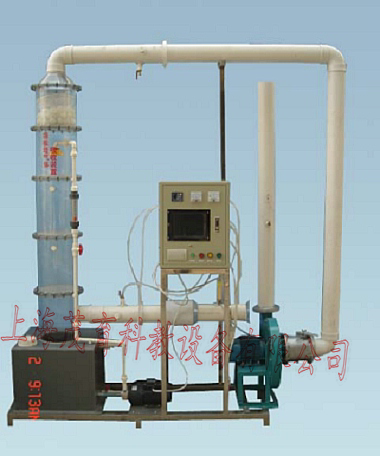

MYH-322篩板塔氣體吸收實驗設備
篩板塔氣體吸收實驗設備-原理 、用途及特點:
篩板塔為逐級接觸式氣液傳質設備,能夠?qū)崿F(xiàn)蒸餾和吸收兩種分離操作,廣泛應用于化工、石油化工、石油等行業中。在篩板塔內,氣體保持一定的速度上升,流體沿降液管流下后,進而沿篩板水平流動與上升的氣流充分接觸,從而完成兩相間的傳質過程。篩板塔空塔速度較高,因而生產能力大,塔板效率高,操作彈性大,造價低,檢修、清理方便。本實驗裝置主要用于原理演示的教學實驗。
二、技術指標及參數:
1、氣體流量=50-200m
3/h
2、循環液流量0.1~1m
3/h
3、篩板塔徑、250 mm
4、篩板塔高、1700 mm
5、堿液對SO
2吸收效率80%以上
6、裝置外形尺寸:長2200mm寬500mm高2100mm、
7、工作電源:AC220V±10%、50Hz,單相三線制,功率1500W;安全保護:具有接地保護、漏電保護、過流保護;
8、電源線路及控制線的安裝:須使用環保阻燃電氣配線槽,規范整理符合國家標準,具有絕緣等特點,布線整齊,安裝可靠,便于查找、維修和調換線路;
三、主要配置:
1、篩板氣體吸收塔1套:透明有機玻璃材質、厚度8mm,含包括附件:聚炳烯填料、除霧器、
2、U形壓力計1個、人工監測進出口2組、測壓環2組,透明測壓軟管1批;
3 、SO2氣體與鋼瓶1套(10升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、
4、.貯液箱1只:白色PP板、厚度10mm,含加藥口1套;
5、耐酸耐堿水泵1臺、流量:1 m3/h、揚程:15(m)功率750W;含液體噴淋分配裝置1套;
6、流量測量與調節:液體流量計1只、(LZS-25、量程:160~1600L/ h)、
7、氣塵靜態混合器1套:采用箱式靜態混合器;
8、離心通風機1臺:(電壓:220V、功率1.1Kw、轉速2900r/min)、、
9、變頻器1套:控制風機轉矩調節風量大;
10、電源控制系統:雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
11、 Ø 110連接管路及控制球閥
12、不銹鋼框架實驗臺(38mm
×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
