技術指標 | 說 明 | |||
裝置功能 |
1、測定不同環境與小鋼球之間的對流傳熱系數,并對所得結果進行比較。 2、了解非定常態導熱的特點以及畢奧準數(Bi)的物理意義。 3、熟悉流化床和固定床的操作特點。 |
|||
主要配置 | 開關模塊、轉換模塊、數顯溫控儀表、風機、管式電爐;玻璃砂粒床、轉子流量計、不銹鋼框架及控制屏。 | |||
公用設施 | 電:電壓AC220V,功率4.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 | |||
技術參數 |
1、運行環境:溫度0-40℃,相對濕度:≤90%RH,電源:電壓:220V;電流:15A。 2、傳熱形式:自然對流、強制對流、流化床、固定床。 3、控溫管式爐,管式爐溫:0~600℃;玻璃制砂粒床。 4、空氣流量:氣體玻璃轉子流量計,2.5~25m3/h。 5、風機:風壓14KPa,風量70m3/h,功率750W。 6、溫度控制:K型熱電偶溫度傳感器,智能溫度控制儀,分辨率:0.1℃。防干燒自動控制系統。 7、外形尺寸:1200×500×1700mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
空氣流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
鋼球溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
床層壓降 | U型壓力計 | 就地顯示 | 無 | |

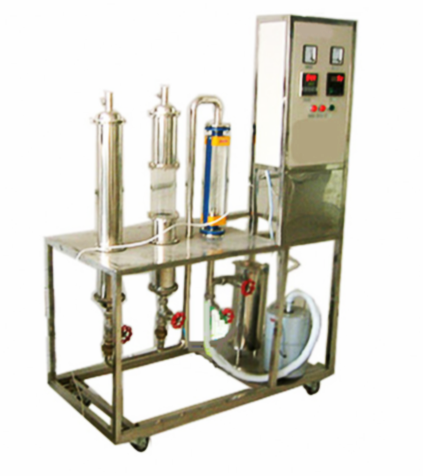

數字型固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置 | ||||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
空氣流量 | 渦街流量計 | 數字流量顯示儀,精度:0.5%FS | 手動閥控 | |
加熱爐溫度 | K型熱電偶 | 數字溫度控制儀,精度:0.5%FS | 固態調壓模塊 | |
鋼球溫度 | K型熱電偶 | 數字溫度儀表,精度:0.5%FS | 無 | |
床層壓降 | 風壓傳感器 | 數字壓力控制儀,精度:0.5%FS | 無 | |
軟件組成 | 模擬模塊:高達16位分辨率,內建RS485通訊模式;功能:溫度、流量、壓力等模擬量信號采集,配數據采集軟件一套,在線工業組態軟件一套 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置的貨品外觀,核實的固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置及配件,拒收處于受損狀態的固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置;
2、設備質保:茂育將為各采購單位提供固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置說明書,在質保范圍內提供對固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置的免費維修,超出條件承諾時提供對固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е?/span>固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置的選型錯誤或購固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置數量錯誤,造成固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置的發貨期為參考值,如您需要了解固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置的精確貨期,請與上海茂育公司的銷售人員聯系;
5、如各采購單位對固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置的技術咨詢。
