分 項 | 說 明 | |||
裝置功能 |
1、了解釜式反應器的工作原理。 2、學習反應釜的操作流程。 3、學習反應釜的溫度、壓力等控制方法。 |
|||
設計參數 |
攪拌電壓:0—200V、轉速: 0--1500 r/min。 操作壓力:0-5MPa、操作溫度:常溫-200℃。 |
|||
公用設施 |
水::裝置冷凝器連接自來水。 電:電壓AC220V,功率2.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 |
|||
主要設備 |

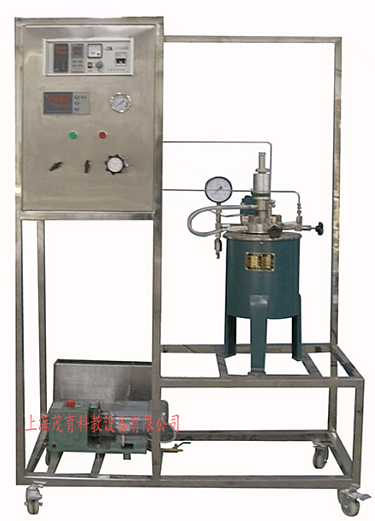

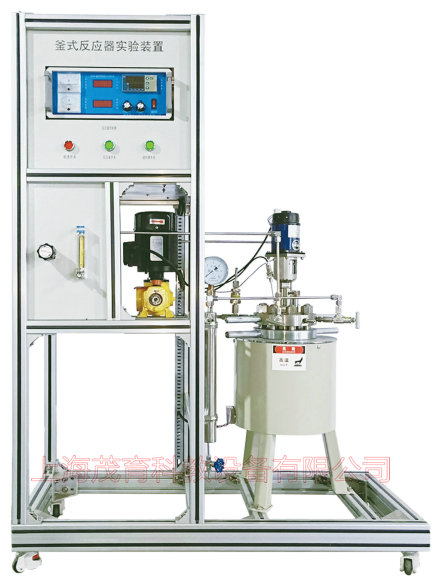

1、反應釜由電加熱爐、反應裝置、攪拌和傳動系統,以及安全閥等組成。 2、304不銹鋼攪拌反應器,反應釜容積1L,使用壓力范圍:常壓-5MPa,最高使用溫度200℃,釜蓋上進氣口配針型閥、取樣口配針型閥、防爆口配安全閥。 3、壓力控制采用304不銹鋼調壓閥。 4、釜加熱爐功率:1.5KW,攪拌轉速:0-1500r/min。 5、轉子流量計LZB-3,測量范圍:16-160ml/min,1臺。 6、反應器內溫度顯示:宇電AI701,1臺。 7、宇電AI518數字溫度控制儀,1臺。 8、攪拌速度傳感器1臺。 9、數字轉速測定儀1臺。 10、壓力表量程為6MPa,1臺。 11、計量泵功率30W;最大流量2L/h;沖程頻率120r/ min;吸程2m。 12、電器:接觸器、開關、漏電保護空氣開關。 13、304不銹鋼管路、管件及閥門。 14、304不銹鋼儀表柜:測控、電器設備在實驗架上。 15、304不銹鋼材質框架1200*500*1600mm(長×寬×高),帶腳輪及禁錮腳。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
釜內溫度 | K型熱電偶 | 數字溫度儀 | 無 | |
加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
壓力 | 指針壓力表 | 就地顯示 | 無 | |
流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
電機轉速 | 轉速表 | 數顯轉速表 | 調速器 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查釜式反應器實驗裝置的貨品外觀,核實本裝置的數量及配件,拒收處于受損狀態的釜式反應器實驗裝置;
2、設備質保:茂育將為各采購單位提供釜式反應器實驗裝置產品說明書和質保期,在質保范圍內提供對釜式反應器實驗裝置的免費維修,超出條件承諾時提供對釜式反應器實驗裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌母椒磻?yīng)器實驗裝置選型錯誤或購買數量錯誤,造成釜式反應器實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對釜式反應器實驗裝置的發貨期為參考值,如您需要了解釜式反應器實驗裝置的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對釜式反應器實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關釜式反應器實驗裝置的技術咨詢;
