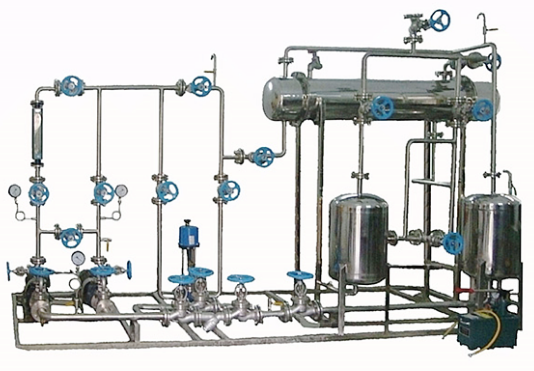

MYHG-44A換熱器拆裝實訓裝置

換熱器拆裝實訓裝置-是用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試；對考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。

分項	說      明
裝置功能培訓要點	1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。
	2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
	3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
	4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。
設計參數	液體流量：0～8m3/h。
	液體溫度：常溫。
外形尺寸	對象部分：3800×800×2400 (長×寬×高mm)，鋼制花紋板噴塑底座。整機采用304不銹鋼制作，噴漆花紋防滑鋼板底座。
	測控部分：開關盒集成于對象部分之上。
	外配設備：無。
公用工程	水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
	電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
	氣：無。
實驗物料	清潔自來水
對象組成	水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
	循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：4.4kW，數量2臺。
	水泵進口管路：不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。
	水泵出口管路：不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。
	回流管路：不銹鋼材質，DN25。
	安全泄壓管路：不銹鋼材質，DN25。
	灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。
	耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。
	電源設備：布線槽，帶漏電保護的空氣開關盒。
測控組成	變量	檢測機構	顯示機構	執行機構
	離心泵 進口壓力	壓力表： 精度：1.5%FS	壓力表就地顯示	無
	離心泵 出口壓力	壓力表： 精度：1.5%FS	壓力表就地顯示	管路出口閥 （手動）
	流體流量	玻璃轉子流量計：精度：4%FS	流量計就地顯示	管路出口閥 （手動）
	流體溫度	雙金屬溫度計：精度：1.5%FS	溫度計就地顯示	無
	電動調節閥	4-20mA輸出，精度：0.5%FS	數字顯示	信號調節
設備裝系統	名稱	規格	數量	備注
	循環水泵	機械密封臥式連軸化工泵，功率：2.2KW,流量：10m3/h。	2	國標
	水箱	鏡面不銹鋼，φ500×600	2
	換熱器	不銹鋼（列管）Φ 219；換熱管，φ 20×2×1000mm，16 根。	1
	過濾器	不銹鋼，法蘭式，DN50	1	國標
	電動調節閥	不銹鋼，法蘭式，DN32，4-20mA輸出，精度：0.5%FS	1	國標
	閘閥	不銹鋼，法蘭式，DN50	2	國標
	銅球閥	螺紋式DN15	4	國標
	止逆閥	不銹鋼，DN40	1	國標
	安全閥	不銹鋼，DN25	1	國標
	截止閥	不銹鋼，法蘭式，DN40	1	國標
	法蘭	不銹鋼，DN32	1組	國標
		不銹鋼，DN40
		不銹鋼，DN50		國標
	活接、三通、 彎頭等	不銹鋼，與管路配套	1組	國標
	管路	不銹鋼管 DN25、N32、DN40、DN50	1組	國標
		不銹鋼軟管	1	國標
電氣組成	電氣元件		數量
	電源插頭		1個
	4P空氣開關		1個
	8路開關盒等		1組
備  注	上述不銹鋼均為SUS304材質。 耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。 輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。

---
