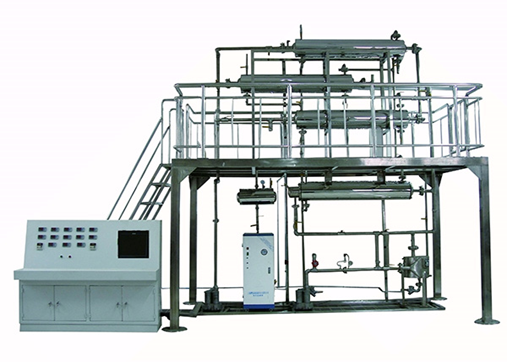

MYHG-49傳熱操作實訓裝置

分    項 說        明
傳熱操作實訓裝置-功能 1、了解換熱器換熱的原理、認識各種傳熱設備的結構和特點。
2、認識傳熱裝置流程及各傳感檢測的位置、作用,各顯示儀表的作用等。
3、掌握傳熱設備的基本操作、調節方法、了解影響傳熱的主要影響因素。
4、掌握換熱系數k計算方法及意義。
5、了解逆流、順流對換熱效果的影響。
6、
了解檔流板的作用及強化傳熱的途徑。
7、包含冷空氣-熱空氣換熱體系,冷空氣-水蒸氣換熱體系。
8、能正確使用設備、儀表,及時進行設備、儀器、儀表的維護與保養。
9、能掌握現代信息技術管理能力,應用計算機對現場數據進行采集、監控。
10、了解掌握工業現場生產安全知識。
設計參數 整體采用工程化布局,兩層布置,一層為主操作區,二層主要為觀察區。
實驗風量:10-100m3/h。
換熱設備包括:套管、列管、板式、螺旋板式等換熱器。
整機參數 設備尺寸: 3700x2000x3500mm(長x寬x高 ),(可根據實訓場地實際高度和場地面積進行調整),整機采用鋼制噴塑框架,帶兩層操作平臺,一層平面方便安裝、檢修,二層有安全斜梯通上并有護欄、防滑板。
電氣系統 標準工業操作臺,內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護;同時每一組強電輸出都有旋鈕開關控制,保證設備安全,操作控制便捷;裝有分相指示燈,開關電源等。外型尺寸:1400×800×1300mm(長×寬×高)。
公用設施 水:實驗用水由現場水龍頭接入蒸發器。
電:電壓AC380V,三相四線制(三火線一零線)。需配置1~2個接地點(安全地及信號地)。
主要設備 換熱器:套管、列管、板式、螺旋板式,均為不銹鋼材質。
套管換熱器,換熱面積0.6m2。換熱管長度1500mm。
列管換熱器,304不銹鋼,換熱面積1.5m2,Ф159x1000mm。
板式換熱器,304不銹鋼,換熱面積1.0m2。
螺旋板式換熱器,304不銹鋼,換熱面積1.0m2。
蒸汽發生器:304不銹鋼,Ф426x850mm,加熱功率7.5KW。
熱空氣加熱器:304不銹鋼,Ф219x1100mm,加熱功率4.5KW。
水冷卻器:304不銹鋼,φ108x1180mm,F(xiàn)=0.3m2
管道、閥門均為304不銹鋼材質。
冷、熱風機:流量140m3/h,功率1.5KW,風壓16KPa。
轉子流量計:冷、熱風流量10-100m3/h。
操作站型號:配置不低于E3400/1G/160G/DVD/集成顯卡/17"液晶/光電鍵鼠/WINXPHOME中文版。
上位機監控軟件 RS485/232通訊轉換器,MCGS工業組態軟件一套(附64點軟件狗),在線監控軟件一套
測控組成 變量 檢測機構 顯示機構 執行機構
熱流體進口溫度 PT100 鉑電阻 宇電顯示儀 自控
熱流體出口溫度 PT100鉑電阻 宇電顯示儀 自控
冷流體進口溫度 PT100鉑電阻 宇電顯示儀 自控
冷流體出口溫度 PT100鉑電阻 宇電顯示儀 自控
蒸發器壓力 指針壓力表 現場顯示 無
蒸發器溫度 PT100鉑電阻 宇電顯示儀 電加熱器
熱空氣溫度 PT100鉑電阻 宇電顯示儀 電加熱器
冷風流量 轉子流量計 轉子流量計 閥門
熱風流量 轉子流量計 轉子流量計 閥門

友情提示:
1、設備驗收:各采購單位收貨時請檢查
傳熱操作實訓裝置的貨品外觀,核實的
傳熱操作實訓裝置及配件,拒收處于受損狀態的傳熱操作實訓裝置;
2、設備質保:茂育將為各采購單位提供
傳熱操作實訓裝置說明書,在質保范圍內提供對傳熱操作實訓裝置的免費維修,超出條件承諾時提供對傳熱操作實訓裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е?/span>
傳熱操作實訓裝置的選型錯誤或購傳熱操作實訓裝置數量錯誤,造成傳熱操作實訓裝置的退換貨要求,將不被接受;
4、設備貨期:對
傳熱操作實訓裝置的發貨期為參考值,如您需要了解傳熱操作實訓裝置的精確貨期,請與上海茂育公司的銷售人員聯系;
5、
咨詢電話:如各采購單位對傳熱操作實訓裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關傳熱操作實訓裝置的技術咨詢。
