分 項 | 說 明 | |||
裝置功能 |
1、吸收解析操作實訓裝置-能夠完成包括吸收與解吸崗位操作技能訓練、原料液體輸送崗位操作技能訓練、氣體輸送崗位操作技能訓練、化工儀表崗位操作技能訓練和過程控制崗位操作技能訓練 。 2、能夠使學員了解空氣流量計、熱電阻溫度計、文丘里流量計、渦輪流量計、轉子流量計、液位計、壓力計的結構、測量原理和操作方法。 3、能夠使學員了解吸收與解吸分離過程的原理和流程,吸收與解吸塔的操作及影響因素,填料塔的結構,填料塔塔內壓降、液泛等,以及維護保養吸收與解吸塔知識。 4、能夠使學員了解其他吸收與解吸過程所需的附屬設備的結構、工作原理及其使用方法 。 5、能夠?qū)崿F(xiàn)手動和自動無擾切換操作,并安裝安全聯鎖保護和自動報警裝置,保證設備正常運行杜絕安全事故 。 6、實訓裝置具有故障設置功能,通過無線遙控器隱蔽發出故障干擾信號,能使正常運行的裝置真實出現以下現象。 7、實訓裝置提供數字通訊信號使控制室的計算機對現場數據進行采集、監控, 8、實訓裝置使學員掌握吸收方面的理論知識(吸收與解吸基本概念、吸收塔安全操作和吸收與解吸的基本計算等)完成吸收與解吸過程的性能測定。 |
|||
設計參數 |
裝置整體采用工程化布局,兩層布置,一層為主操作區,二層主要為觀察區。 操作壓力:常壓。 吸收-解吸體系:CO2-空氣。 |
|||

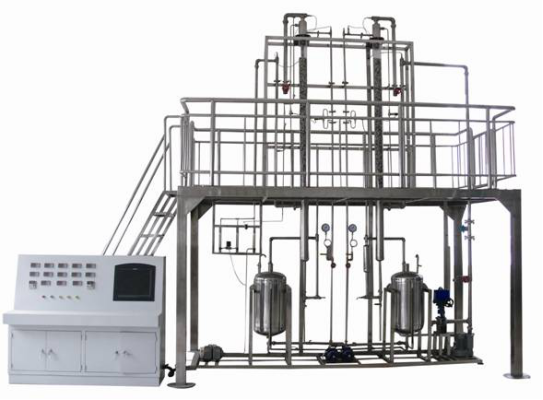

整機參數 | 設備尺寸: 3700x2000x3500mm(長x寬x高),可根據實訓場地實際高度和場地面積進行調整,整機采用鋼制噴塑框架,帶兩層操作平臺,一層平面方便安裝、檢修,二層有安全斜梯通上并有護欄、防滑板。 | |||
電氣系統 | 標準工業操作臺,內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護;同時每一組強電輸出都有旋鈕開關控制,保證設備安全,操作控制便捷;裝有分相指示燈,開關電源等。外型尺寸:400x800x1300mm(長x寬x高)。 | |||
公用設施 |
水:實驗用水由現場水龍頭接入溶液罐。 電:電壓AC380V,三相四線制(三火線一零線)。需配置1~2個接地點(安全地及信號地)。 實驗物料:清潔自來水。 |
|||
主要設備
|
吸收塔:主體有機玻璃Φ100x600mm,共2段;上出口段:Φ100x300mm,304不銹鋼;下入口段:Φ100x500mm,304不銹鋼;填料為拉西環,帶液體分布器和再分布器。 解吸塔:主體有機玻璃Φ100x600mm,共2段;上出口段:Φ100x300mm,304不銹鋼;下入口段:Φ100x500mm,304不銹鋼;填料為拉西環,帶液體分布器和再分布器。 溶液罐:Φ426x600mm,304不銹鋼。 穩壓罐:Φ325x500mm,304不銹鋼。 液封槽:Φ102x400mm,304不銹鋼。 分離槽:Φ125x200mm,304不銹鋼。 水泵:流量3.6m3/h,揚程15m,功率370W。 風機:旋渦風機,風壓14KPa,最大流量72m3/h。 液體轉子流量計:100-1000L/h。 CO2轉子流量計:100-1000L/h。 空氣轉子流量計:1-10m3/h。 操作站型號:配置不低于E3400/1G/160G/DVD/集成顯卡/17"液晶/光電鍵鼠/WINXPHOME中文版。 |
|||
上位機監控軟件 | RS485/232通訊轉換器,MCGS工業組態軟件一套(附64點軟件狗),在線監控軟件一套。 | |||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
吸收液流量 | 渦輪流量計 | 宇電顯示儀 | 閥門 | |
解吸液流量 | 渦輪流量計 | 宇電顯示儀 | 閥門 | |
解吸塔空氣流量 | 孔板流量計 | 宇電顯示儀 | 閥門 | |
吸收塔空氣流量 | 孔板流量計 | 宇電顯示儀 | 閥門 | |
CO2流量 | 轉子流量計 | 轉子流量計 | 閥門 | |
解析溶液罐溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
吸收溶液罐溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
吸收塔壓降 | 壓差傳感器 | 宇電顯示儀 | 自控 | |
解吸塔壓降 | 壓差傳感器 | 宇電顯示儀 | 自控 |
