分項 | 說 明 | |||

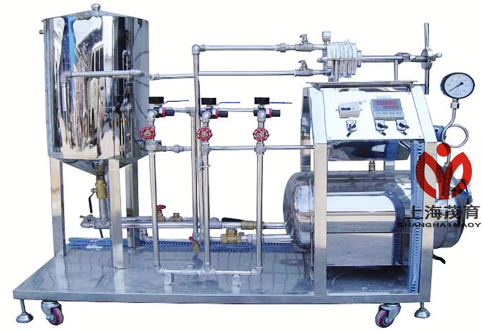

數據型恒壓過濾實驗裝置功能 |
1、整體體現板框壓濾機構造和操作流程;使學生通過恒壓過濾實驗,驗證過濾基本原理 2、測定過濾常數K、Qe、 e及壓縮性指數S 3、可進行不同物料過濾分離的科研開發或產品的中試。 |
|||
設計參數 |
1、對象部分:長x寬x高:1400x500x1500mm,不銹鋼材質框架(帶滑輪及禁錮角) 2、過濾壓力0-0.2Mpa 3、單板框過濾板尺寸Ø100mm,4框,2洗滌板,3個非洗滌板,800目工業濾布,濾框容積0.28~0.56升,過濾面積0.0934m2 4、壓縮機供氣壓力:0-0.7Mpa |
|||
外形尺寸 |
對象部分:長x寬x高:1400x500x1500mm,不銹鋼材質框架(帶滑輪及禁錮角) 電器控制箱:集成在對象上 壓縮機:長x寬x高:800x300x500mm |
|||
公用工程 |
電:AC220V、5A、單相三線制 水:實驗設備自帶過濾料漿攪拌桶,實驗時開啟過濾料漿攪拌桶進水閥門加入一定的水進入過濾料漿攪拌桶,同時加入一定的輕質Ca C03原料,空氣攪拌成一定濃度的過濾懸濁液。 氣:壓縮空氣,來自空壓機 |
|||
實驗物料 | 水同輕質Ca C03配置的一定濃度的輕質Ca C03原料過濾懸濁液 | |||
對象組成 |
空壓機: 0-0.8Mpa,排氣量0-0.007M3/min 標準不銹鋼過濾板框:不銹鋼材質,過濾板框過濾截面Ø100mm,三板框組成 過濾料漿攪拌桶:Ø400mmx600mm不銹鋼制做。過濾料漿 過濾料漿壓力罐:鏡面不銹鋼材質,Ø350mmx600mm,帶安全閥及玻璃視鏡。 洗水罐: 12升,不銹鋼,0.4MPa,自動放凈 計量槽: 15升,不銹鋼 不銹鋼材質框架(帶滑輪及禁錮角) |
|||
檢測組成 |
變量 | 檢測機構 | 顯示機構 | 產地/型號 |
過濾壓力 |
指針式壓力表 精度:1.5%FS |
指針壓力表就地顯示 | 指針式壓力表:杭州儀表廠0-0.6MPa | |
擴散硅壓力傳感器+智能數顯表 | 智能數顯表 | 智能數顯表:宇電自動化 | ||
濾液量測量 |
高精度電子天平稱 精度:0.1%FS |
高精度電子天平稱自帶數碼顯示 | 高精度電子天平稱自帶數碼顯示及通訊接口:上海精工。 | |
控制調節組成 | 調節變量 | 執行機構及調節儀表 | ||
過濾壓力調節 | 恒壓定值調節閥 | |||
智能儀表控制系統電器控制箱組成 | 智能儀表控制系統電器控制箱:集成在對象上,內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護;配置帶鑰匙的電源啟動控制回路和多組保險絲,同時每一組強電輸出都有旋鈕開,關控制,保證設備安全,操作控制便捷。 | |||
軟件組成 |
載體要求 | 同方計算機:雙核2.0G,內存2GDDR2,硬盤500G,光驅,鼠標,鍵盤,3年質保,顯示器:19”液晶,全國聯保;操作系統:正版WINDOWS XP。 | ||
在線監控 | MCGS5.5通用版組態軟件; | |||
數據處理 | 數據處理軟件一套;在線監控軟件; |
