| 技術指標 | 說明 | |||

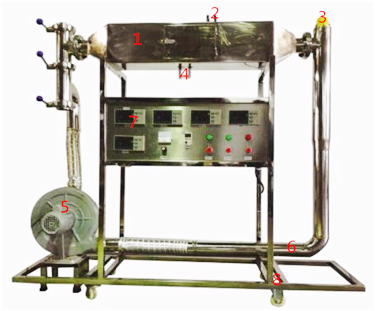

| 洞道干燥實驗裝置特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。 4、裝置布局合理，干燥箱、管道采用不銹鋼制作，干燥過程在帶硅酸鋁保溫棉的不銹鋼板制作的干燥風道中進行，風道入口裝有氣流均布板。 5、在干燥室之前的加熱室，采用兩組可控硅調相電加熱器加熱空氣。 6、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解實驗室干燥設備的基本構造與工作原理。 2、掌握恒定干燥條件下物料的干燥曲線（X-τ）和干燥速率曲線（U-X）的測定方法。 3、學習物料含水量的測定方法。加深對物料臨界含水量Xc的概念及其影響因素的理解。 4、學習恒速干燥階段物料與空氣之間對流傳熱系數的測定方法。 5、學習用誤差分析方法對實驗結果進行誤差估算。 |
|||
| 設計參數 |
1、空氣流量：40--100 m3/h、干球溫度：70℃、常壓操作。 2、實驗物料含水量X：0.2-2.0。 3、干燥面積S：0.02-0.03m2 4、干燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。 5、物料臨界含水量Xc：0.8。 |
|||
| 公用設施 |
1、水：裝置自帶濕球溫度加水瓶，實驗前加入100ml水。 2、電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、氣：空氣來自風機，經加熱器加熱進入洞道干燥箱（自帶氣源）。 4、實驗物料：自制粘布長方形物料，重約20克，外配設備：秒表。 |
|||
| 對象組成 |
1、氣流干燥室斷面尺寸≥140×200mm。 2、孔板流量計測風量，孔板喉徑：Ф50mm，壓差傳感器0～10Kpa。 3、電加熱器加熱功率≥3×1.0kw。 4、離心風機轉速≥2600rpm，風量≥420 m3/h，風壓≥100mmH2O，效率≥60％，功率≤250w，工作電壓交流220V，風量可調范圍：0－600 m3/h。 5、水分干燥速率范圍：最小≤0.005 gcm-2 min-1，最大≥0.020gcm-2 min-1； 6、數字溫控儀表，溫度測量精度等級≤±1%； 7、電子天平具備可去皮功能，最大稱量為≥1000g，稱量精度≤±0.10g，可連續顯示稱量結果； 8、干燥室的進風溫度可通過溫控顯示表在50～150℃之間預先任意設定，由溫度控制器進行智能自動調節； 9、框架為不銹鋼，進行不銹鋼精細拋光處理。 10、外形尺寸≤1800×500×1200mm； |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 干燥風量 | 孔板流量計 | 數字壓力儀表 | 手動閥控 | |
| 濕物料量 | 重量傳感器 | 數字重量儀表 | 無 | |
| 干球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 濕球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 加熱室溫度 | Pt100鉑電阻 | 溫度控制顯示儀 | 固態調壓模塊 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查洞道干燥實驗裝置的貨品外觀，核實洞道干燥實驗裝置的數量及配件，拒收處于受損狀態的洞道干燥實驗裝置；
2、設備質保：茂育將為各采購單位提供洞道干燥實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對洞道干燥實驗裝置的免費維修，超出條件承諾時提供對洞道干燥實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌亩吹栏稍飳嶒炑b置選型錯誤或購買洞道干燥實驗裝置數量錯誤，造成洞道干燥實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對洞道干燥實驗裝置的發貨期為參考值，如您需要了解洞道干燥實驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對洞道干燥實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關洞道干燥實驗裝置的技術咨詢。
