MYH-45恒壓過濾常數測定實驗裝置

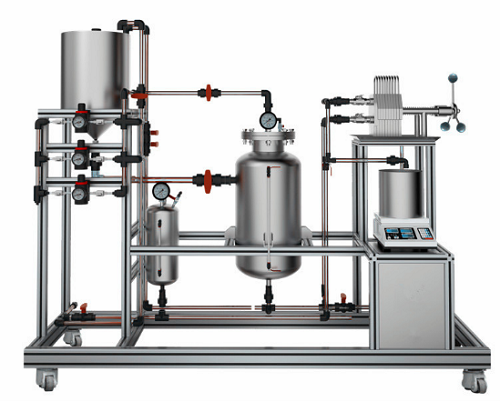

恒壓過濾常數測定實驗裝置-(板框過濾)是由過濾板、過濾框組成的小型工業用不銹鋼板框過濾機,能完整地體現了板框壓濾機的構造和操作流程,采用氣動配料、氣動攪拌加壓技術,用空氣將物料注入過濾機,工程化概念強。
分    項 說      明
裝置特點 1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造,所有裝備均進行精細拋光處理,體現了整個裝置的工藝完美性。
4、該實驗裝置是由過濾板、過濾框組成的小型工業用不銹鋼板框過濾機,能完整地體現了板框壓濾機的構造和操作流程,采用氣動配料、氣動攪拌加壓技術,用空氣將物料注入過濾機,工程化概念強。
5、濾板采用平面螺紋網狀形,結構先進,容易清洗,能有效延長各種濾膜的使用壽命。
6、產品所有密封部件均采用硅橡膠或氟橡膠(耐酸耐堿)密封圈,耐高溫、耐腐蝕、無毒、無滲漏,設備采用機械壓緊方式,密封性能好。
7、裝置設計可360度觀察,實現全方位教學與實驗。
6、整套系統采用標準工業儀表控制系統,可進行化工原理實驗,也是過程自動化及化工檢測儀表實驗的良好平臺。
裝置功能 1、了解可洗暗流式板框過濾機的結構、板框排列順序及操作;
2、測定一定條件下的恒壓過濾常數和比阻;
3、測定不同壓力下濾餅的壓縮指數;
4、學習洗滌速率測定方法及操作;
5、管路內實驗介質流動狀態全程清晰可見
6、全觸摸集成化控制,高穩定數據傳輸,硬件加密。
7、裝置可實現移動終端掃碼,獲取裝置工藝視頻介紹。
設計參數 板框:過濾面積 0.0245m2。
過濾壓力:0~0.2MPa。
過濾常數K: 1.0×10-4—5.0×10-4m3/m2,qe:0.1—0.5,θe:100-400
壓縮性指數 s :0.1-0.3,物性常數 k:1.0×10-9--3.5×10-9
溫度:0--50℃。

公用設施


水:裝置自帶304不銹鋼水箱,連接自來水。實驗時經高壓泵進入過濾器后循環使用。
電:電壓AC220V,功率1KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
實驗物料:固體CaCO3,外配設備:秒表。
主要設備 1、304衛生級不銹鋼板框:共4塊框2塊洗滌板3塊非洗滌板,800目工業濾布。
2、304衛生級不銹鋼漿料罐:φ400×600mm,電機拌漿。
3、調速電機:電壓AC220V,功率90W,攪拌器轉速:0-200r/min。
4、304衛生級不銹鋼洗水罐:φ159×500mm,臥式貯罐。
5、濾液量采用稱重傳感器自動測量裝置,在一組實驗中,可自動采樣測量濾液量數據,也可通過計量槽測定,計量槽由有機玻璃制成,容積:約15L,配刻度管,頂部帶蓋。
6、壓力傳感器,測量范圍:0-0.4MPa,精度0.5級,4-20mA遠傳輸出。
7、溫度傳感器:Pt100,分辨率0.1℃,精度0.5%。
8、304不銹鋼離心泵:功率750W,最大流量7.2m3/h。
9、電器:接觸器、開關、漏電保護空氣開關。
10、管路:透明UPVC材質,壁厚2.5mm,耐壓≥0.3MPa。
11、閥門:UPVC球閥和UPVC球閥,耐壓≥0.6MPa。
12、中央處理器:執行速度0.64μs,內存容量16K,功能:數據處理運算。
13、模擬模塊:高達16位分辨率,總和精度±0.5%,內建RS485通訊模式。
14、溫度模塊:分辨率0.1℃,精度0.5%,內建RS485通訊模式。
15、采用一體機平板觸摸電腦,全程數字化觸摸屏控制操作。HMI:投射式觸控技術,5000萬次觸摸點,內存2G,功能:中央處理器數據顯示控制。
16、額定電壓:220V,總功率:1.0KW。
17、外形尺寸:1800×550×1700mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。
18、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,包含安全警示標識,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。
測控組成 變量 檢測機構 顯示機構 執行機構
板框進口壓力 壓力傳感器 觸摸屏 手動
濾液體積 稱重傳感器 觸摸屏
過濾時間 時間控制器 觸摸屏
溫度 PT100鉑電阻 觸摸屏
