技術指標 | 說 明 | |||
裝置功能 |
1、了解攪拌鼓泡釜的結構。 2、觀察鼓泡釜中氣液兩相流動狀況和分散特性。 3、通過改變進氣量和攪拌速度,測定含氣率來表征傳質狀況的變化。 |
|||

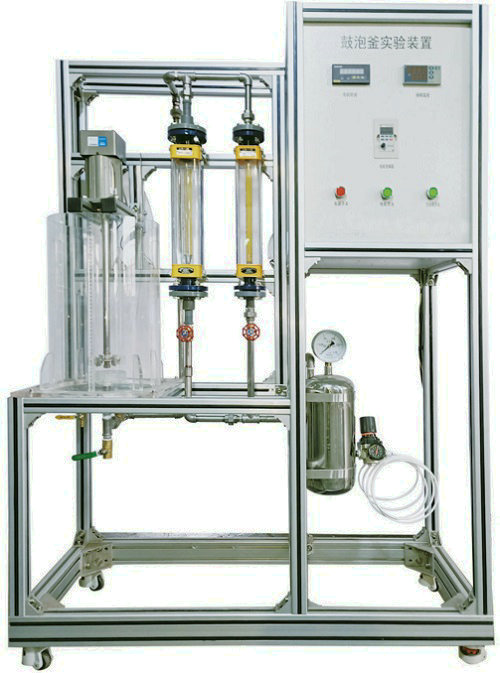

主要配置 | 主要由鼓泡釜、空壓機、流量計、攪拌器、氣體分布器、調速電機、變頻器、空氣緩沖罐、氣體調壓閥、數字顯示儀表、高品質鋁合金型材框架組成。 | |||
公用設施 |
水:連接自來水接入。 電:電壓AC220V,功率1KW,標準單相三線制。 |
|||
技術參數 |
1、鼓泡釜:有機玻璃制成,直徑300mm,容積20L。 2、攪拌槳采用六葉直葉式渦輪槳,其直徑與釜之比為3:1。 3、槳下設有圓形氣體分布器,氣體分布器上均勻分布直徑為1mm的小孔。 4、攪拌電機:功率120W,轉速1300r/min。 5、電機調速:變頻控制。 6、氣體流量計:轉子流量計:60-600L/h 和0.4-4.0m3/h。 7、無油靜音空壓機:功率750W,排氣量36 L/min,工作壓力0.7MPa。 8、溫度傳感器:Pt100,顯示分度0.1℃。 9、電器:接觸器、開關、漏電保護空氣開關。 10、304不銹鋼管路、管件及閥門。 11、304不銹鋼儀表柜:內外雙面噴塑。 12、外形尺寸:1200×500×1700mm,外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。 13、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
液體溫度 | PT100鉑電阻 | 數字儀表 | 無 | |
攪拌速度 | 無 | 變頻器 | 變頻器 | |
氣體流量 | 無 | 轉子流量計 | 轉子流量計 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查攪拌鼓泡釜中氣液兩相流動特性實驗裝置的貨品外觀,核實攪拌鼓泡釜中氣液兩相流動特性實驗裝置的數量及配件,拒收處于受損狀態的攪拌鼓泡釜中氣液兩相流動特性實驗裝置;
2、設備質保:茂育將為各采購單位提供攪拌鼓泡釜中氣液兩相流動特性實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對本裝置的免費維修,超出條件承諾時提供對攪拌鼓泡釜中氣液兩相流動特性實驗裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌?/span>攪拌鼓泡釜中氣液兩相流動特性實驗裝置選型錯誤或購買本裝置數量錯誤,造成攪拌鼓泡釜中氣液兩相流動特性實驗裝置的退換貨要求,將不被接受;
4、設備貨期:攪拌鼓泡釜中氣液兩相流動特性實驗裝置的發貨期為參考值,如您需要了解攪拌鼓泡釜中氣液兩相流動特性實驗裝置的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對攪拌鼓泡釜中氣液兩相流動特性實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關攪拌鼓泡釜中氣液兩相流動特性實驗裝置的技術咨詢。
