| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 4、塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。 5、塔內構件及管道均由304不銹鋼材質制作。 6、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解脈沖篩板萃取塔的結構。 2、掌握脈沖篩板萃取塔性能的測定方法。 3、了解篩板萃取塔傳質效率的強化方法。 |
|||
| 主要配置 | 篩板萃取塔、空壓機、流量計、脈沖控制器、電磁閥、水泵、填料、儲液罐、緩沖罐、數字顯示儀表、304不銹鋼框架。 | |||
| 公用設施 |
水：裝置自帶不銹鋼水罐，連接自來水接入。 實驗物料：水--- 煤油。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||
| 技術參數 |

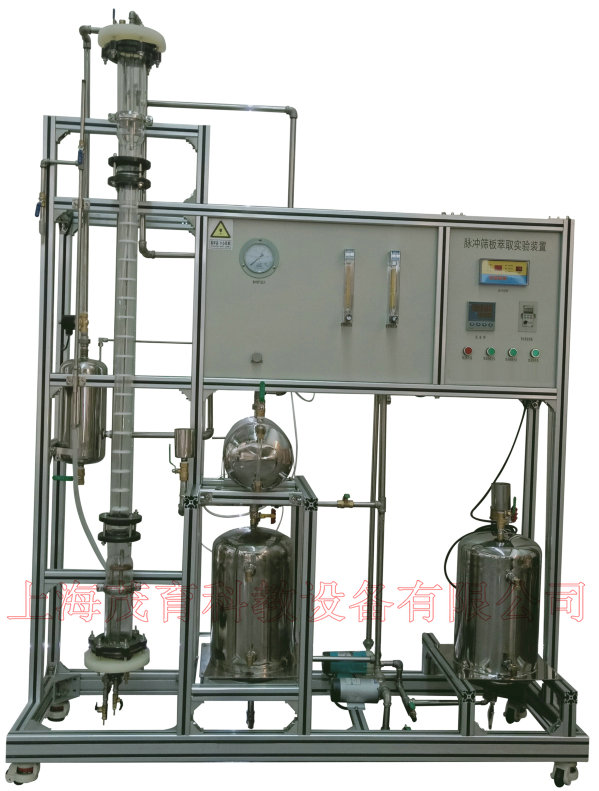

篩板萃取塔，塔兩端直徑較大部分為上澄清段（油水分離）和下澄清段。中間為兩相傳質段，在塔的下澄清段裝有脈沖管和輕相分布器；在上澄清段設有重相分布器、輕相出口以及緩沖器。萃取操作時，由脈沖發生器提供的脈沖氣流使塔內液體作上下往復運動，迫使液體經過篩板使分散相破碎成較小的液滴分散在連續相中，并形成強烈的上下湍動，從而促進傳質過程的進行。玻璃篩板塔：直徑Ф60mm，有效高 1000mm，板間距50~100mm；上、下擴大段直徑Ф100mm，高300~500mm。 進料泵：MP-20RM微型磁力泵，功率35W，最大流量0.5m3/h，揚程4m。 微型齒輪泵：220V三相電機，配變頻器。 4、流量計：玻璃轉子流量計2.5-25L/h，數量2支。 5、空壓機：無油靜音空壓機，功率750W。最大工作壓力0.8Mpa，帶油水分離器。 6、脈沖控制儀：無觸點脈沖控制儀，電壓220V，功率40W，脈沖間隔時間0.8-30s。 7、穩壓器：工作壓力0-0.8Mpa。 8、原料槽：容積20L，304衛生級不銹鋼。 9、萃取相罐：容積20L，304衛生級不銹鋼。 10、萃余相槽：容積20L，304衛生級不銹鋼。 11、宇電AI501數字轉數顯示儀。 宇電AI702M多路溫度顯示儀。 12、轉速傳感器：霍爾開關。 13、Pt100鉑電阻溫度傳感器 ：0—100℃。 14、正泰電器：接觸器、開關、漏電保護空氣開關。 15、304不銹鋼管路、管件及閥門。 16、儀表柜：測控、電器設備在實驗架上。 17、外形尺寸：1700×550×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | PT100鉑電阻 | 數字儀表 | 無 | |
| 進氣脈沖 | 脈沖控制儀 | 脈沖控制儀 | 電動閥 | |
| 液體流量 | 無 | 轉子流量計 | 轉子流量計 | |
| 振動頻率 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查脈沖篩板萃取塔實驗裝置的貨品外觀，核實脈沖篩板萃取塔實驗裝置的數量及配件，拒收處于受損狀態的脈沖篩板萃取塔實驗裝置；
2、設備質保：茂育將為各采購單位提供脈沖篩板萃取塔實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對脈沖篩板萃取塔實驗裝置的免費維修，超出條件承諾時提供對脈沖篩板萃取塔實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>脈沖篩板萃取塔實驗裝置選型錯誤或購買本裝置數量錯誤，造成脈沖篩板萃取塔實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對脈沖篩板萃取塔實驗裝置的發貨期為參考值，如您需要了解脈沖篩板萃取塔實驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對脈沖篩板萃取塔實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關脈沖篩板萃取塔實驗裝置的技術咨詢。
