MYLT-38虹吸演示儀

虹吸演示儀功-能說明：
1、外形尺寸：1000×350×1800mm
2、工作電壓：220V   功率：200W
二、主要用途：
1、演示虹吸的成因和破壞及其在管中的壓強分布規律。
三、主要配置：
1、移動式不銹鋼實驗臺；
2、供水箱；
3、水泵；
4、低位水槽；
5、高位水槽；
6、虹吸管；
7、測壓管等。
四、實驗原理：
在生產和生活中，常見用一根管子從大容器液面下繞過容器上口向外導流液體。這種管子稱為虹吸管，管內的水流現象稱為虹吸現象。虹吸管的工作原理是先將管中空氣抽出，使虹吸管路形成真空，在大氣壓強的作用下，高水位水箱的水從管口上升到管的頂部，然后流向低水位水箱。
下面應用穩定總流量能量方程來分析和求解虹吸管水流的流速、流量、虹吸高度等問題。

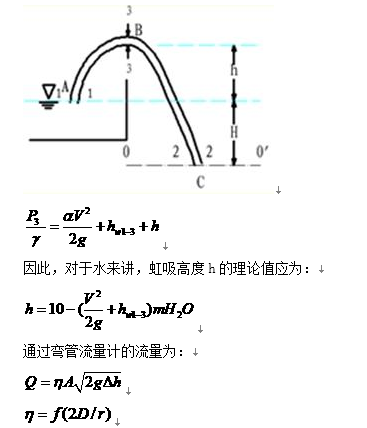

下圖中，首先選取通過虹吸管水流出口點的水平面0—0 ′為基準面。然后根據已知條件，正確選擇計算斷面，為了求解管內流速及流量，我們應選取通過水池表面A點的斷面1—1和通過虹吸管出口處C點的斷面2—2，列出穩定總流量能量方程：

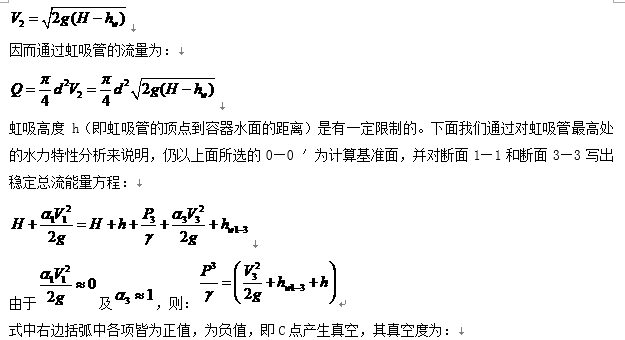

由上式可以看出，虹吸管引流液體的能量來自虹吸管出口至容器內水面間的位能（位置水頭）H，它的一部分用于克服虹吸管內的阻力，即損失能量hw，另一部分用于轉變?yōu)榱魉偎�頭，以保證有一定的流量流出。由此可得虹吸管內的斷面平均流速為：


五、實驗步驟
1.將測壓小水箱中加水至1/2。為增加演示效果，可在水中加入少量紅墨水。
2.開啟水泵，向高水位水箱，低水位水箱注水，使高水位水箱有溢流，低水位水箱水位達到2／3后，關閉供水閥。
3.打開低位水箱的放水閥，在虹吸管形成真空后，水流將由高位水箱向低位水箱流動，同時能看到測壓小水箱中的各測壓管中的水位的變化，顯示管路中各處的真空壓力值，其它兩根用以測量虹吸管路中彎管流量計的壓差。
4.打開螺塞，吸入空氣，可觀察虹吸之破壞過程。
六、思考題：
1、為什么虹吸式出水流道出口下方會出現渦旋？
2、如何消除虹吸式出水流道出口下方出現的渦旋？

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查虹吸演示儀的貨品外觀，核實的虹吸演示儀及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供虹吸演示儀說明書，在質保范圍內提供對虹吸演示儀的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>虹吸演示儀的選型錯誤或購實驗設備數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對虹吸演示儀的發貨期為參考值，如您需要了解虹吸演示儀的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對虹吸演示儀有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關虹吸演示儀的技術咨詢。

---
