| 分 項 | 說 明 | |||

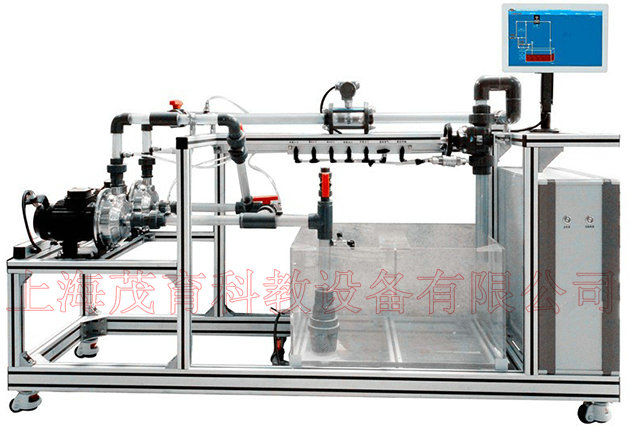

| 離心泵綜合實驗設備-特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念； 2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 4、流量測量采用了渦輪流量計的方式，數據處理器對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。 5、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。 6、離心泵綜合實驗設備采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 設備功能 |
1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。 2、能夠進行單泵、雙泵串并聯操作。 3、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。 4、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。 5、測定流量調節閥某一開度下管路特性曲線。 6、能夠進行雙泵串、并聯性能測定和管路特性測定。 7、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。 |
|||
| 設計參數 |
單泵：液體流量：0.2～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。 雙泵串聯：液體流量：0～10.5m3/h，離心泵出口壓力：0-0.4MPa，離心泵的揚程(H)：0-40m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。 雙泵并聯：液體流量：0～14.0m3/h，離心泵出口壓力：0-0.2MPa，離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。 液體溫度：常溫。 |
|||
| 公用設施 |
水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水,外配設備：無。 |
|||
| 主要設備 |
1、單相矢量變頻器，規格：（0-50）Hz。 2、壓力傳感器：測量范圍0-0.4MPa 精度0.5級，數量2個；。 3、負壓傳感器：測量范圍-0.1-0MPa 精度0.5級，數量2。 4、光電轉速傳感器：測量范圍0~2999rpm，精度1rpm，轉速檢測機構。 5、N32渦輪流量計：0.5~16m3/h，分辨率0.001 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。 6、304不銹鋼離心泵：功率1.1KW，最大流量8.2m3/h，數量2臺。 7、水箱：容積120L,優質透明有機玻璃,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 8、管路：透明材質，壁厚≥2.5mm，管道法蘭連接渦輪流量計。 9、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。 10、電器：接觸器、開關、漏電保護空氣開關。 11、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 12、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 13、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 14、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。 15、額定電壓：220V，總功率：2.0kW。 16、外形尺寸：2000×650×1900mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 液體流量 | 渦輪流量計 | 觸摸屏 | 變頻器 | |
| 泵進口壓力 | 負壓傳感器 | 觸摸屏 | 無 | |
| 泵出口壓力 | 壓力傳感器 | 觸摸屏 | 無 | |
| 泵功率 | 功率變送器 | 觸摸屏 | 無 | |
| 電機轉速 | 光電傳感器 | 觸摸屏 | 無 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查離心泵綜合實驗設備的貨品外觀，核實本離心泵綜合實驗設備的數量及配件，拒收處于受損狀態的離心泵綜合實驗設備；
2、設備質保：茂育將為各采購單位提供離心泵綜合實驗設備產品說明書內的質保條件和質保期，在質保范圍內提供對離心泵綜合實驗設備的免費維修，超出條件承諾時提供對離心泵綜合實驗設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>離心泵綜合實驗設備選型錯誤或購離心泵綜合實驗設備數量錯誤，造成本裝置的退換貨要求，將不被接受；
4、設備貨期：對離心泵綜合實驗設備的發貨期為參考值，如您需要了解離心泵綜合實驗設備的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對離心泵綜合實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關離心泵綜合實驗設備的技術咨詢。
