| 分 項 | 說 明 | |||

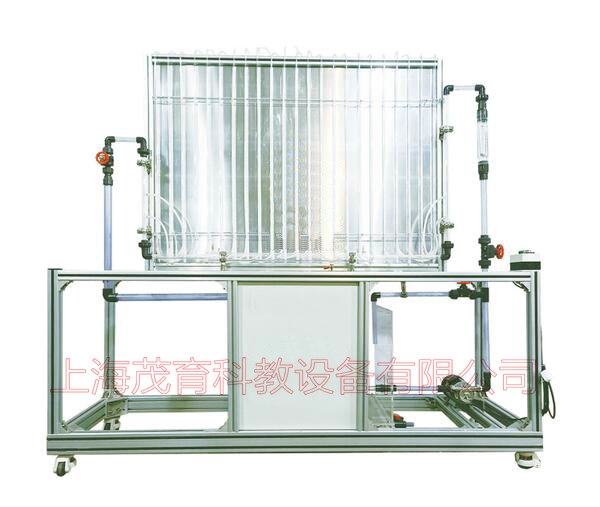

| 伯努利實驗裝置-特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、伯努利實驗裝置-整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。 4、本實驗裝置可定性驗證流體在流動過程中的機械能轉化；可驗證流體連續性方程，測定直管阻力及測定點速度。 5、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、測定分析流體流經不同位置（管徑、高度）穩定界面時的壓力變化情況。 2、了解流體在管內流動時，流體阻力的表現形式。 3、演示分析畢托管的工作原理。 4、觀察分析流體流經不穩定界面（突擴和突縮）時的壓力變化情況。 5、可根據柏努利方程分析直管沿程阻力及局部阻力的測定原理。 |
|||
| 設計參數 | 壓力范圍：10~800 mmH2O。液體流量：200~2000 L/h；常溫、常壓操作。 | |||
| 公用設施 |
水：裝置自帶不銹鋼水槽，實驗時經離心泵進入實驗導管并循環使用。 電：電壓AC220V，功率200W，標準單相三線制。 實驗物料：清潔自來水。 |
|||
| 主要設備 |
1、優質有機玻璃實驗管，上裝實驗逐漸增大和逐漸縮小導管內徑d=14-30mm 。高達23個測壓點，管內最大流量可達2000 L/h。 2、演示板：表面噴塑鋁板，配水平坐標線。優質有機玻璃測壓管，可測定分析各測壓點的壓力變化情況。304不銹鋼低位槽,容積：80L。 3、優質有機玻璃循環水箱：容積≥90 L。 4、磁力循環泵：功率260W，最大流量1m3/h，揚程12 m。 5、液體轉子流量計：240～2000 L/h。 6、管路：透明材質，壁厚≥2.5mm。 7、額定電壓：220V，總功率：0.5kW，質量：約100 kg。 8、外形尺寸：2000×580×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 壓力（差） | U型管 | U型管壓差計 | 無 | |
| 中心速度 | 畢托管 | 液柱高度 | 無 | |
| 液體流量 | 轉子流量計 | 流量計就地顯示 | 管路出口閘閥（手動） | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查伯努利實驗裝置的貨品外觀，核實的伯努利實驗裝置及配件，拒收處于受損狀態的伯努利實驗裝置；
2、設備質保：茂育將為各采購單位提供伯努利實驗裝置說明書，在質保范圍內提供對伯努利實驗裝置的免費維修，超出條件承諾時提供對伯努利實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因導致伯努利實驗裝置的選型錯誤或購買伯努利實驗裝置數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對伯努利實驗裝置的發貨期為參考值，如您需要了解伯努利實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、如各采購單位對伯努利實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關伯努利實驗裝置的技術咨詢。
