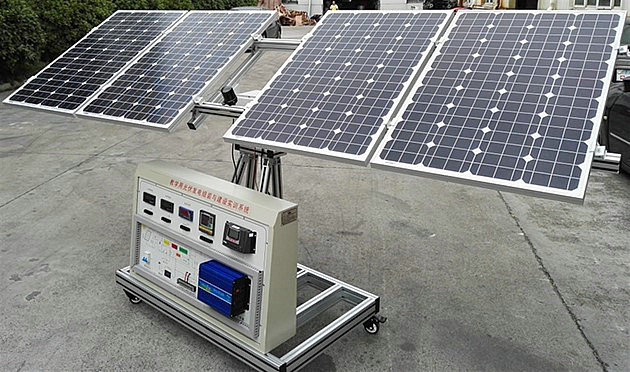

MY-PV13教學用光伏發電組裝與建設實訓系統


一、教學用光伏發電組裝與建設實訓系統-主要功能:
1、采用實際工業現場的傳感器,執行結構以及跟蹤系統;可以拓展安裝更大功率的光伏組件進行光伏系統的安裝設計。
2、實驗裝置可以自動跟蹤太陽運轉,使太陽光垂直照射到物體表面,保證跟蹤架上產品獲得最大太陽輻射能量,系統由底板、支架、減速電機,控制器, 電源等部分組成。
3、實驗裝置按照太陽運動軌跡方式運行,可實現全天 8 小時自動對太陽的實時追蹤。
4、太陽能跟蹤定位傳感器在保證光照條件下實現對日高精度測量,并把太陽光方位信號轉換成電信號,傳輸給跟蹤控制器。
5、傳動執行結構采用獨特的機械結構設計,用兩個小功率直流電機驅動控制實現水平方向 360°、俯視方向 180°旋轉。
6、跟蹤控制器采用高性能微處理器為主控 CPU,大容量數據存儲器,工業控制標準設計,防震結構,適合在惡劣工業環境使用。
7、實驗實訓系統采用可移動臺架結構,配有彩色鋁合金雕刻電路圖,示意圖,配備有顯示測量裝置,顯示日照指標,系統運行電壓等。
8、實驗裝置獨特的安裝設計,便于學生自行動手安裝調試自動跟蹤系統。
9、支架采用工業鋁型材設計制作,拆卸組裝方便,底部附滾輪可推至室外教學。
10、增加系統停機時蓄電池電量自動測量功能。
二、
技術參數
1、光伏組件
采用高效單晶硅制作,整體由白板玻璃、電池片、EVA、TPT層壓而成,外加鋁型材邊框。
◆ 峰值功率:100W*4塊
◆ 最大功率電壓:17.5V
◆ 最大功率電流:5.52A
◆ 開路電壓:22V
◆ 短路電流:5.62A
◆ 機械尺寸:1100*670*28mm
2.太陽能控制器
◆ 使用單片機和專用軟件,實現智能控制,12/24電壓自動識別系統。
◆ 采用串聯式PWM充電控制方式,使充電回路的電壓損失較原二極管充電方式降低一半,充電效率較非PWM高3-6%;過放恢復的提升充電,正常的直充,浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能,包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護,具有自動恢的輸出過流保護功能,輸出短路保護功能。
◆ 具有豐富的工作模式,如光控,光控+延時,通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用定制大屏幕LCD液晶顯示器、充電、放電,光伏、蓄電池,負載各參數一目了然,一鍵式操作即可完成所有設置,方便直觀。
3.蓄電池(膠體免維護)
采用自放電率低、使用壽命長、深放電能力強、充電效率高、工作溫度范圍寬的免維護膠體蓄電池。
在獨立的光伏系統中,蓄電池的作用主要是儲存能量,在晚上或多云等氣候情況下,光伏陣列不能提供足夠的能量時,蓄電池供給負載,保證系統的正常運行。
該系統所采用的蓄電池規格如下:
蓄電池電壓: 12V  一節
蓄電池容量:38Ah
外形尺寸:196*165*180mm
參考重量:12.6KG/節
3.1 放電特性
鉛酸蓄電池具有的良好的放電特性,尤其是大電流放電的特性更為優越。電池放電的容量取決于放電電流,終止電壓和放電時間。

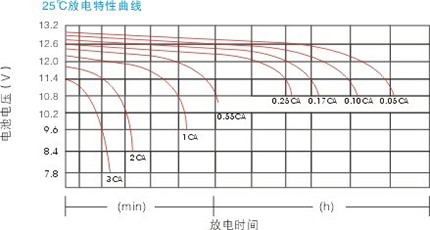

不同放電率的放電性能和終止電壓選擇如下圖:

放電時間

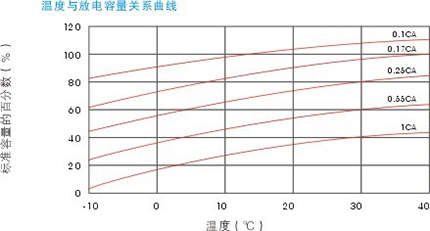

溫 度(℃)
3.2 自放電特性

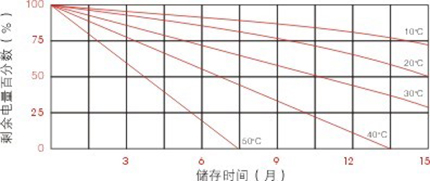

鉛酸蓄電池儲存時的自放電特性如下圖:

自放電特性
3.3 充電特性
鉛酸蓄電池要求采用限流恒壓的充電方法進行充電。在環境度為25℃的條件下,最佳的浮充電壓為13.6±0.1V 臺X臺數,充電開始時的電流應限制在0.25C10A的范圍內。

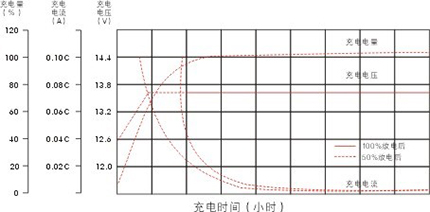

恒壓充電特性(25℃)如下圖:

充電時間
在不同的環境溫度下,適宜的電池充電恒壓值可按下所示,找出整組電池的恒壓浮充電壓值(電池充電電壓X電池組中的電池臺數)。

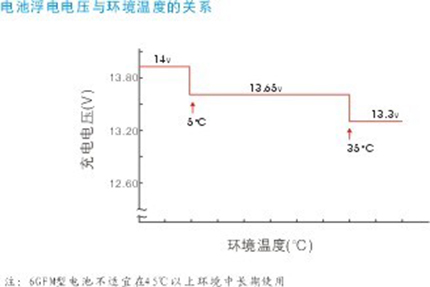

電池浮充電電壓與環境溫度的關系

4.離網逆變器
◆ 純正弦波輸出(失真率<4%)
◆ 輸入輸出完全隔離設計
◆ 能快速并行啟動電容、電感負載
◆ 三色指示燈顯示,輸入電壓,輸出電壓,負載水準和故障情形
◆ 負載控制風扇冷卻
◆ 過壓/欠壓/短路/過載/超溫保護
◆ 輸入電壓:10-16VDC
◆ 輸出電壓:110V/220VAC 可選
◆ 輸出功率:1000W
5.并網逆變器:
并網逆變器具有DC-DC和DC-AC兩級能量變換的結構。DC-DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點;DC-AC逆變環節主要使輸出電流與電網電壓同相位,同時獲得單位功率因數。
系統面板設有用來測量DC、AC相關參數的多個測試端口,可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
6.級功率搜索功能
在自動調整的過程中,會看到LOW燈不停的閃爍,功率會由0作為起點,向最大功率點加大輸出功率,重啟最多為6次,然后進入功率鎖定狀態,鎖定時ST燈長亮。
在進行6級功率搜索程序時,所需的時間為10分鐘。
寬電壓輸入(15-62VDC)
7.二級功率變壓轉換
◆ 高頻雙向并網,單向并網功能
◆ 高頻直接調制,AC半波合成
◆ 雙向并網方式:直接負載消耗,逆向傳輸AC電流
◆ 單向并網方式:直接負載消耗,禁止逆向傳輸AC電流
多頻率輸出功能,可適用于50Hz/60Hz頻率的AC交流電
◆ 頻率范圍:45Hz~63Hz
◆ 直接連接到太陽能電池板(不需要連接電池)
三、
教學用光伏發電組裝與建設實訓系統實驗內容:
1、太陽能跟蹤系統的設計實驗
2、太陽能光伏組件的安裝實驗
3、太陽能逆變器、控制器的安裝實驗
4、太陽能光伏電站現場參數的測量實驗
5、太陽能跟蹤定位傳感器的安裝與測量實驗
6、組件支架結構安裝與測量實驗
7、傳動執行機構安裝與測量實驗
8、跟蹤控制器原理實驗
四、安裝要求
1、占地面積:5平方米
2、運行面積:8平方米
