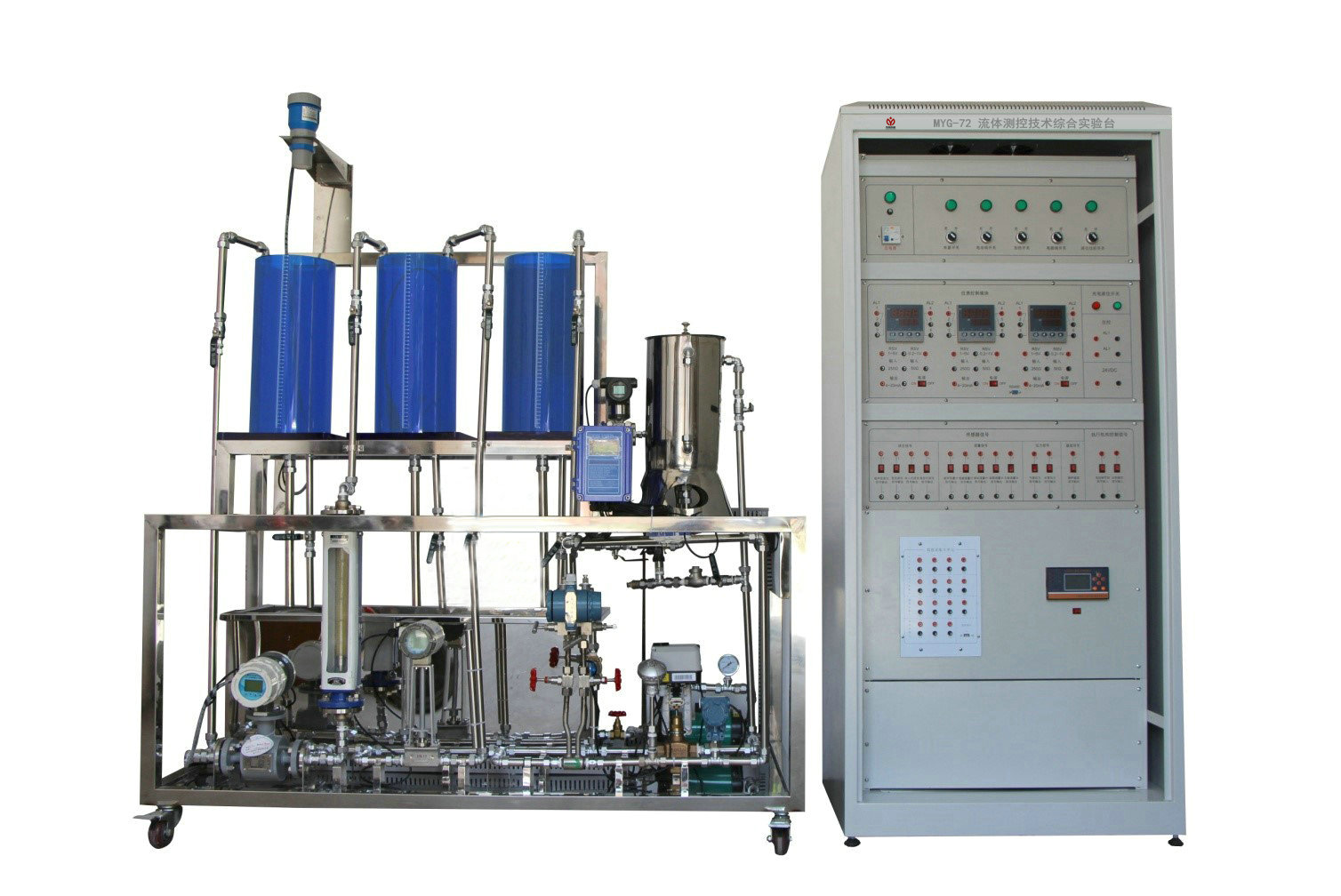

MYG-72流體測控技術綜合實驗臺

流體測控技術綜合實驗臺-概述：
流體測控技術綜合實驗臺具有11大特點：
1、流體測控技術綜合實驗臺系統具有流體多種參數檢測。系統以檢測為主，測控兼?zhèn)涮攸c(diǎn)：
可分別對液體，溫度、壓力、液位、瞬時流量、流體流速等眾多參數進行檢測和部分參數進行控制。
2、系統提供多達不同原理和方法檢測液位，其中具有標準檢測信號，輸出并可遠傳，可組成閉環PID調節控制。
在液位檢測方法中，選用不同最先進的多種不同原理的檢測方法，可拓寬學生工業知識和視野，有利實驗教學。
1）超聲波液（物）位變送器。標準信號：4~20mADC輸出；
2）差壓液位變送器。標準信號：4~20mADC輸出；
3）投入式擴散硅液位變送器。標準信號：4~20mADC輸出；
4）光電液位開關：開關量輸出；
5）電容式液位傳感器，標準信號：4-20mA
3、系統配置不同原理的液體流量檢測方法，其可組成閉環PID調節控制。包含價值昂貴，技術先進，功能多樣的時差式超聲波流量計及電磁流量計。
1）電磁流量計。標準信號：4~20mADC輸出；
2）渦街流量計。標準信號：4~20mADC輸出；
3）渦輪式流量計，標準信號：4~20mADC輸出；
4）玻璃轉子流量計，無檢測信號.
5）自動補償孔板流量計，標準信號輸出
4、系統配有氣源，可對氣體壓力進行位控和氣體流量檢測，壓力范圍設定為0~400KPa。
5、具有氣、液二相混流裝置；
6、實驗臺配有不銹鋼加熱鍋爐，可對液體溫度進行PID閉環調控。溫控范圍：常溫到90℃。加熱系統具有防止無水干燒功能。
7、系統配有自動進排水裝置。減輕勞力，人性化設計；
8、系統選用智能儀表并配RS485/RS232通訊接口，與上位機（P4）進行通訊；
9、采用全中文工控組態軟件MCGS；
10、實驗給定參數可在人機界面上方便設置、調整；測試數據可顯示、存儲、打��；
11、系統具有安全保護功能；
12、本實驗臺適合石油、化工、水利及環保類院校流量計量、檢測、傳感、測控等專業實驗教學。
13、LabVIEW虛擬儀器：8路光耦隔離輸出，8路光耦隔離輸入；16路IO輸入輸出上位機驅動程序：Labview、（VC、VB）、MCGS，并且具有網絡功能。
二、技術指標：
1、供電電源：AC220V ± 10 %，50 Hz，10A，需良好接地；
2、輸入輸出信號符合IEC標準，選用4~20mADC；
3、工業人工智能調節儀，精度0.5級；
4、超聲波液（物）位變送器：
工作電壓：220VAC，精度：0.25%，盲區≤30Cm；
量程：0~1.5m任何段,選用：0~0.5m,輸出：4~20mADC(二線制);
5、投入式擴散硅液位變送器：
工作電壓：24VDC，精度：0.5級；
量程：0~0.5m，輸出：4~20mADC（二線制）；
6、差壓式液位變送器：
工作電壓：24VDC，精度：±1cm；
量程：0~0.5m，輸出：4~20mADC（二線制）；
7、電磁流量計+變送器：
工作電壓：220VAC，精度：±0.5FS；
量程：0~600L/min，介質：水，輸出：4~20mADC（二線制）；
8、渦街流量計：
工作電壓：220VAC，精度：1級；
量程：0~600L/min，介質：水，輸出：4~20mADC（二線制）；
10、Pt100：
精度：A級，溫度：0-100℃；
11、外形尺寸：
對象： 1600（長）×740（寬）×1700（高）/mm；
控制柜：880（長） ×580（寬）×1900（高）/mm；
四、實驗內容：
一）檢測實驗：
1、超聲波液（物）位檢測實驗；
2、擴散硅液位檢測實驗；
3、差壓式位檢測實驗；
4、差超聲波流量計瞬時流量與累積流量檢測實驗；
5、電磁流量計瞬時流量與累積流量檢測實驗；
6、渦街流量計瞬時流量與累積流量檢測實驗；
7、液體磁力泵出水壓力檢測實驗；
8、鍋爐內膽溫度檢測實驗；
二）控制實驗：
1、超聲波液位位控實驗；
2、擴散硅液位位控實驗；
3、差壓式液位位控實驗；
4、流量位控實驗；
5、電磁流量位控實驗；
6、渦街流量位控實驗；
7、液體壓力位控實驗；
8、超聲波液位PID控制實驗；
9、擴散硅液位PID控制實驗；
10、差壓液位PID控制實驗；
11、流量PID控制實驗；
12、電磁流量PID控制實驗；
13、渦街流量PID控制實驗；
14、鍋爐內膽溫度PID控制實驗；

友情提示：

1、設備驗收：各采購單位收貨時請檢查流體測控技術綜合實驗臺的貨品外觀，核實通用流體測控技術綜合實驗臺的數量及配件，拒收處于受損狀態的流體測控技術綜合實驗臺；

2、設備質保：茂育將為各采購單位提供流體測控技術綜合實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對流體測控技術綜合實驗臺的免費維修，超出條件承諾時提供對本裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌牧黧w測控技術綜合實驗臺選型錯誤或購流體測控技術綜合實驗臺買數量錯誤，造成流體測控技術綜合實驗臺的退換貨要求，將不被接受；

4、設備貨期：對流體測控技術綜合實驗臺的發貨期為參考值，如您需要了解流體測控技術綜合實驗臺的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對流體測控技術綜合實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關流體測控技術綜合實驗臺的技術咨詢。
