MYR-44壓氣機性能實驗臺

壓氣機性能實驗臺-實驗?zāi)康?
學習測試技術,進行壓氣機變工況工作過程測定,掌握用微機采集數據和處理數據,測試指示功、指示功率、壓縮指數、和容積效率等基本操作方法。了解分析采樣頻率對實驗結果的影響。
二、
壓氣機性能實驗臺工作條件 :
1、常溫、常壓下運行,
2、電源電壓:AC220V
三、實驗原理:
壓氣機的工作過程可以用示功圖表示,示功圖反映的就是氣缸中的氣體壓力隨體積變化的情況。本實驗的核心就是用現代測試技術測定實際壓氣機的示功圖,為了獲得壓氣機工作過程的封閉示功圖,實驗中采用壓力傳感器測試氣缸中的壓力,用霍爾開關確定壓氣機活塞的位置。當實驗系統正常運行后,霍爾開關產生一脈沖信號,數據采集板在該脈沖信號的激勵下,以預定的頻率采集壓力信號,下一個脈沖信號產生時,計算機中斷壓力信號的采集并將采集數據存盤。顯然,接近開關兩次脈沖信號之間的時間間隔剛好對應活塞在氣缸中往返運行一次(一個周期),這期間壓氣機完成了膨脹、吸氣、壓縮及排氣四個過程。信號經放大后送到計算機,經計算處理便得到了壓氣機工作過 程中的有關數據及封閉的示功圖和展開的示功圖。實驗測量得到壓氣機示功圖后,根據工程熱力學原理 ,可進一步確定壓氣機中氣體膨脹和壓縮過程的過程方程式及壓氣機耗功等。
四、

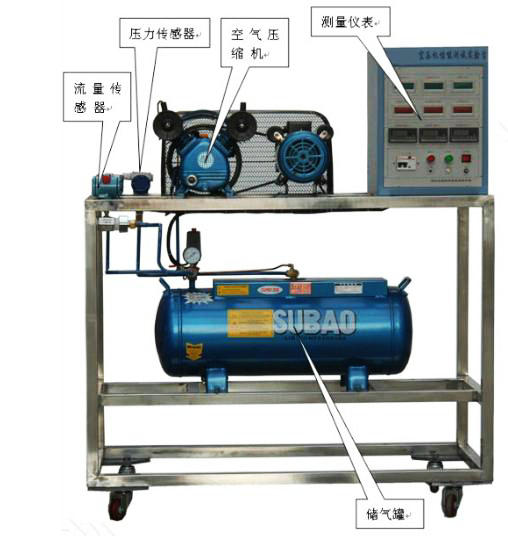

實驗臺配置:
序號 模塊名稱 基本配置 數量
1 觸摸屏控制箱 控制箱面板采用鋁質凹字術制作(嵌入式觸摸屏7寸) 1套
2
實驗對象
往復式活塞空壓機:單相風冷式;排氣量:0.036m3/min;功率:0.75kW;氣缸直徑:51mm;活塞行程:38mm;轉速:1220rpm;額定排氣壓力:0.7MPa 1臺
3

汽路循環系統
儲汽罐 1個
4 排氣減壓裝置 1套
5 電動閥 1個
6 安全閥 1個
7 排污口:儲汽罐排除凝結水等 1個
8 溫度傳感器:Pt100鉑熱電阻,測溫范圍:0至200℃ 1個
9

測量顯示裝置
高頻動態壓力傳感器:量程:-100kPa~1MPa,頻響范圍:0~100kHz,精度:0.25級 1個
10 空壓機專用壓力傳感器:量程:0~16bar,輸出信號:4~20mA 1個
11 測試軟件:在線監測及穩態分析,壓縮機排氣量、功率計算軟件;任意時刻封閉示功圖繪制、打印等功能 1套
12 數據采集卡:100K采樣率 1套
13 電動機轉速傳感器4-20MA 1套
14 數據采集模塊 1套
15 電腦桌鋁型材500*500*1200 1張
16 底部裝有萬向輪,便于移動和固定,有利于實驗室的布局800*800*800 1套
17 框架   1
