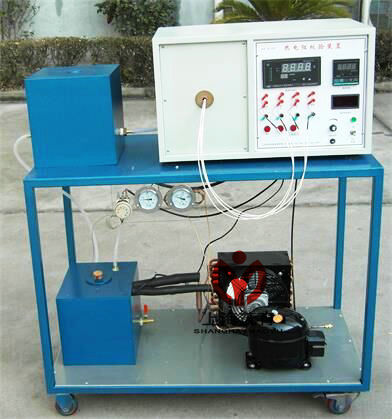

熱電阻校驗裝置-是為大專院校熱工實驗室實驗教學而設計制造的專用設備,可用于-10℃—+150℃工作范圍內的熱電阻(熱點偶)比較法標定和檢驗實驗。本裝置結構設計合理,配用半導體制冷,試驗管內制冷溫度最低可達-20℃;加熱溫度最高可達+200℃。高精度PID溫度調節控溫。配有萬能信號輸入巡檢儀作為被校熱電阻的信號采集,也可以作為銅——康銅熱電偶的校正信號采集。體積小、重量輕、溫度場恒溫穩定、操作方便、安全可靠,是滿足實驗教學的理想裝置。
二、技術性能:
本裝置的采用導熱系數高、均熱性能好的紫銅作為腔體,外部采用高保溫的絕熱材料進行絕熱,耗電小,效率高。在其腔體中可同時插入標準及控溫用的標準熱電阻,及2個被檢熱電阻或低溫?zé)犭娕。室溫以下的低溫區,配用85瓦半導體制冷,散熱區采用強制水冷卻,試驗管內制冷溫度最低可達-20℃;室溫以上的高溫區,使用75瓦電加熱。
可供工作溫度在-10℃— +150℃工作范圍內的熱電阻、熱電偶溫區檢定使用。本實驗裝置的控溫采用高精度PID溫度調節器,A級標準熱電阻,精度可達±0.1℃,可在恒定溫區直接顯示管爐內溫度場的溫度數值。
本裝置的采用萬能信號輸入8路巡檢儀作為被校熱電阻的信號采集,熱電阻、熱電偶可簡單的設置輸入,以減輕勞動強度,提高工作效率。
本裝置使用大功率0-12V,21A直流開關電源給半導體制冷供電;交流和220V給加熱器供電。
工作環境:無強磁場;溫度10~35℃;相對濕度≤85%。
三、實驗?zāi)康模?/span>
1、可標定熱電阻及低溫?zé)犭娕肌?br />
2、可加微機接口組成數字型測試裝置。
四、主要配置:
1、配用半導體制冷,
2、試驗管內制冷溫度最低可達-20℃;
3、加熱溫度最高可達+200℃。
4、高精度PID溫度調節控溫,
5、電阻器。
6、配有萬能信號輸入巡檢儀作為被校熱電阻的信號采集,也可以作為銅——康銅熱電偶的校正信號采集,
7、不銹鋼實驗臺。
五、技術規格:
1、工作電壓:220V 功率: 800W
2、工作溫度:-10~40℃;環境濕度:≤90%(25℃)
3、外形尺寸:450×300×500mm
