MY-90B熱水供暖循環系統綜合實訓設備
一、熱水供暖循環系統綜合實訓設備-概述:
熱水供暖循環系統綜合實訓設備以可編程控制器PLC為控制核心,上位機組態軟件作為監控界面,實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成,并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備,可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。
適用于高職院校、職業學?照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓設備。
二、技術性能:
1、輸入電源:三相四線~380V±10% 50Hz
2、工作環境:溫度 -10℃~+40℃;相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<10kVA
4、設有電壓型漏電保護、電流型漏電保護、接地保護,安全符合相關國家標準。
5、實訓臺外形尺寸:2200×600×1900mm
三、系統配置:
1、實訓臺

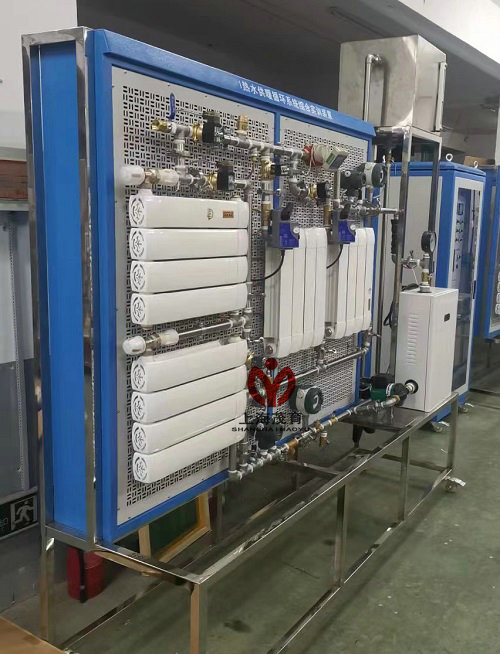

實訓臺采用不銹鋼拼合結構,整個供暖系統布置在網孔板上。
2、熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下:
(1)電熱水鍋爐
額定功率:9kW
供熱面積:108m2
供熱量:7740kcal/h
(2)膨脹水箱
采用不銹鋼材料制成,配有信號管(用于監測水箱內的水位)
(3)德國威樂小型熱水泵
額定功率:95W
額定揚程:6m
額定流量:1.08m3/h
3.控制柜
鐵質雙層亞光密紋噴塑結構,規格:700*600*1800mm;結構堅固。前門采用透明設計,可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。
四、熱水供暖循環系統綜合實訓設備-實訓項目:
1、掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2、熱水供暖系統的安裝與調試
3、熱水供暖用戶熱計量。
4、熱力工況調節。
5、PLC可編程控制器編程及調試。
