空氣調節系統模擬實驗臺
2023-07-01

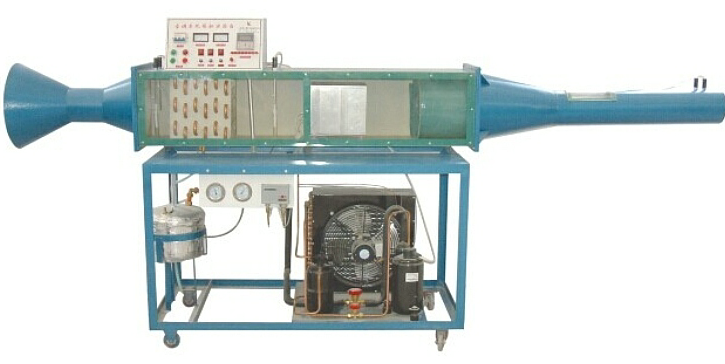

MYCN-11空氣調節系統模擬實驗臺
一、
空氣調節系統模擬實驗臺
-
概述
本裝置是采用直流式空氣處理系統,并配置壓縮機、風冷冷凝器、蒸發器、加濕器、電加熱器和風管等真實部件,可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗,能使學生熟悉直流式系統的空氣處理過程,并得到熱工測量和計算的基本訓練。本裝置適用于“制冷空調原理及應用”、“制冷空調技術”、“建筑電氣控制技術”等課程的實驗教學。
二、裝置特點
:
安全保護齊全:設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護。
直觀性好:裝置直觀展示了直流式空氣調節系統的結構,風道采用有機玻璃面板,可清楚地看到空氣循環系統的組成部件。
三、
技術性能
1、輸入電源:單相三線 AC220V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、制冷劑:R22
4、裝置容量:<2.5kVA
5、重 量:100kg
6、外形尺寸:320cm×60cm×130cm
四、
基本配置及功能
1、控制臺
采用雙層亞光密紋噴塑結構,造型新穎。最上層布置空氣循環系統,可直觀展示空氣處理機組結構;正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪,便于移動和固定。
2、交流電源
單相三線220V交流電源供電,經漏電保護器,通過啟、停開關控制總電源
3、測量儀表
溫濕度傳感器4只,為了能夠直觀地讀數,將各組溫濕度信號取出另接表頭顯示
溫度測量范圍為:-40℃~+120℃
濕度測量范圍為:0%~100%
真空壓力表3只(精度2.5級)
量程分別為-0.1MPa~1.5MPa、-0.1MPa~3.5MPa和0~0.4MPa,分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4、控制儀表
壓力控制器2只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力,當高壓高于設定值或低壓低于設定值時,控制器發出控制信號切斷壓縮機電源
5、變頻器1只
三菱變頻器0.4K,用于控制軸流風機風速及運行狀態
6、空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器(兩個300W)和軸流風機(額定轉速1450r/min、流量1000m
3
/h、全壓35Pa、功率90W、噪聲59dB)
風冷制冷機組:由1匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7、加濕系統:由蒸汽系統由蒸汽發生器和蒸汽噴管組成
五、實驗項目
1、全新風(直流式)空氣調節系統夏季運行工況實驗
2、全新風(直流式)空氣調節系統冬季運行工況實驗
