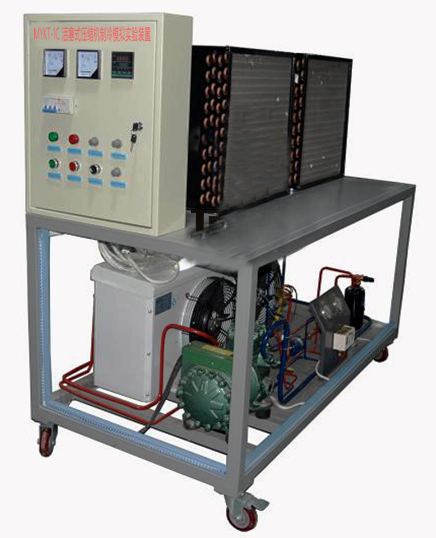

MYKT-1C活塞式壓縮機制冷模擬實驗裝置
活塞式壓縮機制冷模擬實驗裝置-(半閉活塞式)是適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核,能滿足實訓教學、實際工程訓練的需要。
二、技術性能:
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<7kVA
4、制冷劑:R22
5、制冷量:5.3kW
6、重 量:300kg
7、外形尺寸(大約):180cm×80cm×180cm
8、加熱功率3.5KW9
三、裝置的特點:
1、綜合性強:整套實中裝置集半閉活塞式壓縮機制冷系統、電氣控制系統及故障系統于一體,系統真實完整,結構清晰、緊湊,滿足對實訓的要求
2、直觀性強:裝置采用敞開式設計,控制電路及制冷管路系統直接展現出來,器件貼有名稱標識,學生可直觀認識各種器件
3、實訓性強:臺體設有故障裝置,可實現電氣控制故障設置,有利于開展技能鑒定、考核工作
4、安全保護齊全:設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護
5、在蒸發器不同壓力下,實現壓縮機在不同制冷量的測試,具有壓縮機過冷/過熱自動調節
6、改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法,操作調節方式,技術參數調整.
7、外部控制模式:可第二次開發成4-20Ma輸入模式、0-5V控制模式。
8、動畫模式:觸摸屏或軟件連接模式下:各自己顯示執泵或者制冷工作流程狀態,
9、動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度,可根據溫度實時調節機組過冷度。過熱度。
四、基本配置及功能:
實訓裝置主要由控制屏、半閉活塞式壓縮機制冷系統、風冷制冷機、水冷系統組及智能控制系統等組成
1、電源控制部分: 交流電源:提供控制屏工作所需的三相交流電源,可由電源總開關來控制。
2、測量?jī)x表
(1) 指針式電壓表:0~450V,精度2.5級,
(2) 真空壓力表:-0.1~1.5MPa,
(3) 真空壓力表:-0.1~3.5MPa,
(4) 數顯溫度表:采用PT100傳感器,測量范圍-50~+150℃
3、嵌入式觸摸屏主機:
系統由顯示模塊、功能模塊、上們機軟件3部分組成,(出廠根據產品性能,廠家自主配置組合)嵌入式觸摸屏主機,采用觸摸屏控制,可直接進入系統調節,電壓5-36V/50HZ,帶開機語音功能,尺寸5寸,內存156M,電容式。
1)、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控系統的狀態(選配)。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示:可顯示溫度實時曲線
4)、具有上位機調節和手動調節功能
5)、可自行制冷系統制冷劑流量設定最小開度。
6)、自動調節:設備運行時有斷電記憶功能,保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
7)、開度實時顯示:控制對象為最大 5000 開度設定。
8)、軟件控制,能在線控制系統的溫度,讀取機組在最佳溫度系統制冷冷媒的流量開度數,調整制冷機組的過熱度,過冷度。該文本顯示界面的左側,以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分,是對通訊信息的顯示,包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中,顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動制冷系統中冷媒,如: R134AR22R410A 等其它冷媒。
10)、手動4 路實時溫度顯示:控制器同時檢測系統的制冷多點溫度,來控制機組過冷/過熱度。
11)、顯示界面上29 路參數控制參數設置/查詢:控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整,以適應制冷/熱泵/冷庫/水機等設備。
12)、4路用戶模擬環境數據入:在調試中通過軟件模擬設定,可模擬制冷主機組在各個溫度條件下,閥的開度狀態來積累大量數據,從而根據每一個制冷機組的特點來設定的標準開度值。
13)、F)、多達 8 路設備運行監控:在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控制范圍:2-15 攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置:控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能:在機組開發和調試階段,可以通過控制器手動調節功能,取得有效的試驗數據。
4、風冷制冷機系統
包含3匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、1只供液電磁閥、1只熱力膨脹閥、止回閥(單相閥)、4只手閥等構成。
5、水冷制冷系統
包含3匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、1只供液電磁閥、1只熱力膨脹閥、換熱器、水泵、4只手閥等構成。
6、電加熱系統:由4.5KW加熱器組成
8、實訓臺:實訓桌為鐵質雙層亞光密紋噴塑結構,造型美觀大方。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定。
五、實訓項目:
1、半閉活塞式壓縮機制冷模系統的認識
2、半閉活塞式壓縮機制冷模電氣控制系統的運行實訓
3、半閉活塞式壓縮機制冷模制冷系統工況調試及保護技術
4、一機兩庫電氣故障的設置和檢測實訓
5、冷庫蒸發模式控制
6、水冷蒸發器的原理控制
7、高壓保護控制過程
8、低壓保護原理控制
9、蒸發器不同壓力下,實現壓縮機在不同制冷量的測試,具有壓縮機過冷/過熱自動調節方法
10、系統的調試
11、水冷、風冷蒸發模式的不同壓力下的工況
