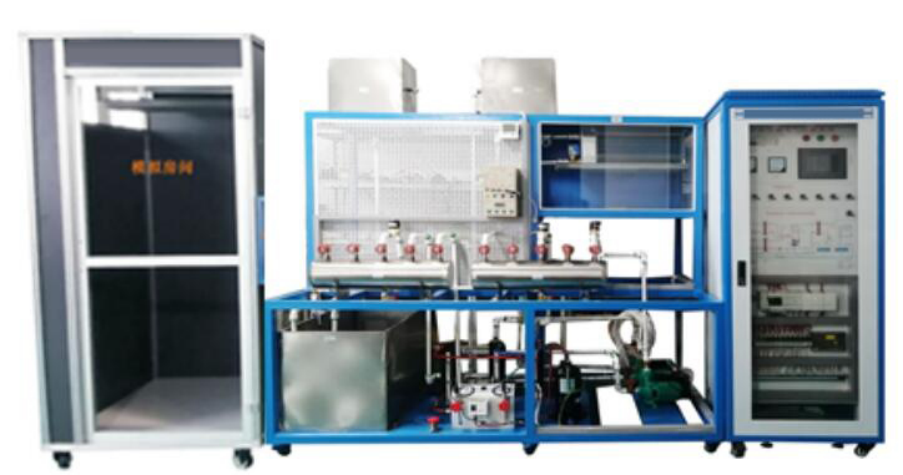

MYCN-19高效熱泵采暖實訓裝置
一、高效熱泵采暖實訓裝置-概述
1、本裝置是一種領先的供熱技術，它可以實現并且還能節省相當可觀的運行費用。地系統占地空間小，并且系統的安裝和使用不會改變建筑的外觀和結構。高效熱泵采暖系統。系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術。
2、在當前能源供應趨緊、環境保護要求不斷提高的形勢下，人們在不斷地尋求既節能又環保的新能源，熱泵就是新能源的一種。由于熱泵能實現把低溫熱能輸送至高溫熱能的功能，可大量利用自然資源和余熱資源中的熱量，有效地節約民用及工業所需的一次能源，它作為一種新的供熱技術不僅受到廣泛關注，而且已經迅速地被應用到實際工程中，并已取得了很好效果
二、技術參數
1、工作電源：三相五線制 AC 220V±10% 50Hz
2、安裝尺寸：長×寬×高200×100×250cm
3、整機容量:最大供熱量：5kW；
4、最大輸入總功率：4kW； 最大堵轉電流：50A；
5、漏電動作電流：≤30mA；安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
三、裝置功能特點
1、工程化概念強：實訓裝置的整套控制系統大部分采用工業現場實際應用的部件。
2、技術先進：控制系統部分應用了代表當今控制系統技術潮流的PLC控制技術，它充分考慮了系統的可擴展性和與樓宇其他子系統的兼容性。
3、開放性好：整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，系統控制部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。
4、供熱：高效空氣源熱泵系統就是利用專用的工質吸收環境大氣中的熱量而汽化，通過壓縮機壓縮升溫，變成高溫高壓氣體，再經過換熱器與待加熱的水交換熱量而冷卻，最后經過膨脹閥釋放壓力回到低溫低壓的液態。熱泵如此通過制冷劑的不斷循環與待加熱水交換熱量將水加熱。其能效比(COP值)可高達2．0～5．0。
*5、生活用水：熱泵系統無論在冬季夏季為家庭提供生活用水.
四、裝置組成
設備整體采用開放式鋼框架結構，各部件布局合理操作方便�？刂葡到y(tǒng)由電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件組成。
1、高效熱泵機組
由壓縮機、電磁四能閥板,式冷凝器、板式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
1）、通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調,機組的的節能控制和流量自動調整。
2）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
3）、★系統配套調試控制軟件要求：
A）、4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
B）、閥的開度實時顯示：控制對象為最大 500P 開度設定。可自行制冷系統制冷劑流量設定最小開度。
C）、24 路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24 個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
D）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
E)、6 路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照 24 路參數設定
F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G)、過冷/熱度控制范圍：2-15 攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。
4）★手動設定要求
A）溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼
5) ★曲線顯示界面要求
2、供熱系統
系統由1個不銹鋼水箱、1臺水泵、供熱地暖管、電磁閥，2個不銹鋼高效換熱器組成，主要完成制冷機組冷卻熱交換，為機組提供適當?shù)墓ぷ鳒囟取?br />
2.1、水箱:尺寸400mm*300mm*400mm,材質：不銹鋼
2.2、水泵:220V/50HZ,370w，形式：離心式空調專用泵
2.3、暖氣片，0.5平方
2.3、地暖管: 散熱面積1M2
2.4、電磁閥: 220V/50HZ,DN15，材質：銅
2.5、換熱器：材質：不銹鋼。散熱量：5000W，B水側：DN20,A側：12MM
2.6、閥: DN15，材質：銅
3、生活熱水系統
生活熱水系統：由1臺熱水泵、電子流量開關、閥門、膨脹水箱等組成，主要給家庭提供生活熱水。
3.1、水箱:尺寸400mm*300mm*400mm,材質：不銹鋼
3.2、閥: DN15，材質：銅
3.3、流量開關: 電子式：最大次數5000次，電壓24V，電流0.1A
3.4、換熱器：材質：不銹鋼。散熱量：5000W，B水側：DN20,A側：12MM
4、系統采暖模式多樣化
本系統采暖模式分三種，可完全展示現實中的采暖模式。系統由一套由模擬房間作為控制對象，房間內安裝有三種模式的采暖方式 ：1、空氣對流熱模式：風機盤管、2、空氣直接加熱模式、3：地暖供暖模式組成。
4.1、電磁閥: 220V/50HZ,DN15，材質：銅，三線制
4.2、地暖循環水泵:220V/50HZ,370w，形式：離心式空調專用泵
4.3、溫度控制器：形式：液晶式，傳感器：內置:風速度：三擋, 電壓220V/50HZ.
4.4、風機盤管: 1P,散熱面積3.4M2、 220V/50HZ,DN15
4.5、換熱器：材質：不銹鋼。散熱量：5000W，B水側：DN20,A側：12MM
4.6、分水器：材質：304不銹鋼。四進一出, 閥: DN15，材質：銅
4.7、集水器：材質：304不銹鋼。四進一出, 閥: DN15，材質：銅
4.8、暖氣片：散熱量：1000W，B水側：DN20,A側：12MM
4.9、地暖管：鋁塑料管有、保溫材料等。
5、模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。兩側由有機玻璃組成，透明可觀察內部組成。
*模擬房間尺寸：1500MM*1500MM*200MM：組成方式 4040工業鋁材
6、控制裝置配置
整個中央空調采用FX3U-48PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行�？照{的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
6.1控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元及測試點。
6.2、交流電源控制單元：三相四線制AC 220V電源供電，并設有漏電保護器控制控制屏總電源。
6.3 電源電壓指示單元：提供1只交流電壓表和1只交流電流表，用于測量系統電網電壓與測量壓縮機、冷卻水泵、冷凍水泵工作電流。制冷系統壓力檢測單元：
6.4、提供2只真空壓力表和1只雙組壓力控制器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統壓縮機低壓側和高壓側的壓力變化，對壓縮機起到保護作用。
7、該裝置可實現手動控制和計算機控制兩種控制方式：
7.1、手動控制按鈕在控制柜的門上，這些控制按鈕接入到PLC各個相應的輸入變量上，可直接對整個中央空調進行控制；
7.2、計算機控制則采用組態技術建立計算機與PLC之間的穩定通訊，從而控制整個中央空調，并實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控制
* 8、系統原理圖：*為了能更 好的掌握中央空調的控制和系統原理，控制面板上畫有制冷系統流程圖，控制面板上在對應的元器件上噴繪有標識，字體，流程圖并配有對對應的相關器件工作指示燈，開啟或關閉對應的部件時，相應的狀態指示燈亮或關閉。
9、控制柜配置表
|
編號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
配電控制柜，網絡式機柜 |
套 |
1 |
1800*700*700MM,采用藍色框架結構，白色為搭配色，前后開門，方便實訓操作，前門采用玻璃裝飾，美觀大方(面板：鐵質面板，激光雕刻，彩色噴繪) |
|
2 |
帶漏電開關 |
只 |
1 |
32A |
|
3 |
保險 |
臺 |
1 |
32A |
|
4 |
電壓表，30A電流表 |
個 |
1 |
6L2 |
|
5 |
按鈕 |
套 |
6 |
不帶鎖 |
|
6 |
開關電源:為控制系統提供電源 |
套 |
1 |
Q60.:提供+24V.+5V |
|
7 |
中間繼電器 |
套 |
12 |
24V |
|
8 |
交流接觸器 |
套 |
1 |
220V |
|
9 |
壓力采集模塊，F(xiàn)X2N-2AD |
塊 |
1 |
|
|
10 |
壓力變送器，0-10V |
只 |
2 |
|
|
11 |
7寸彩色觸摸屏 |
只 |
|
昆侖動態 |
|
12 |
通信線 |
只 |
1 |
|
|
13 |
PT100傳感器 |
只 |
8 |
|
|
14 |
PLC，F(xiàn)X3U-48M |
臺 |
1 |
|
|
15 |
數據采集系統 溫度采集模塊，F(xiàn)X2N-4AD-PT |
套 |
1 |
|
|
16 |
供熱系統 流程圖 |
套 |
1 |
噴繪控制面板上 |
|
17 |
工業組態軟件 |
套 |
1 |
|
|
18 |
PLC編程軟件 |
套 |
1 |
|
|
19 |
中央空調PLC應用程序 |
套 |
1 |
|
|
20 |
中央空調組態應用程序 |
套 |
1 |
|
|
21 |
實驗指導書、、線纜、配套工具 |
套 |
1 |
|
|
22 |
微機與控制柜通訊連接線 |
條 |
1 |
|
|
23 |
觸摸屏下載線 |
根 |
1 |
|
10、主機系統
采用2匹高效機組：為整機系統提供冷源，采用一套分水器對冷量進行分配調節，整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制�？照{的運行參數由傳感器及變送器進行采集，并通過A/D模塊轉換后送入PLC中，再由PLC送到計算機中進行實時顯示監控。
熱泵配置表
|
編號 |
名稱 |
單位 |
數量 |
說明 |
|
1 |
壓縮機（2P）壓縮機 |
臺 |
1 |
|
|
2 |
高低壓力控制器 |
只 |
1 |
|
|
3 |
低壓表 |
只 |
1 |
3.8MP |
|
4 |
高低壓表 |
只 |
2 |
|
|
5 |
過濾器 |
個 |
1 |
|
|
6 |
視液鏡 |
個 |
1 |
|
|
7 |
低壓表 |
只 |
1 |
1.8MP |
|
8 |
膨脹閥 |
只 |
1 |
|
|
9 |
四通閥 |
套 |
1 |
|
|
10 |
冷凝熱器 |
只 |
1 |
不銹鋼 |
|
11 |
熱泵換熱器 |
個 |
1 |
不銹鋼 |
|
12 |
蒸發器 |
|
|
不銹鋼 |
五、實訓項目要求
1、掌握熱泵機組的原理與結構組成
2、掌握供暖系統電氣自動控制
3.、認識空氣對流式供暖的原理
4、掌握空氣對流式供暖電氣控制方法
5、掌握了解暖風機盤管的安裝方法
5、地源熱泵系統冬季運行工況調試
6、掌握地暖管換熱方式、構成
7、學習地暖管的安裝方法
8、掌握直接空氣換熱的過程原理
9、掌握了解暖氣片的安裝方法
六、設備主要配置清單
|
編號 |
名稱 |
單位 |
數量 |
說明 |
|
1 |
模擬客房，1500*1500*2000MM |
套 |
1 |
|
|
2 |
風機盤管 |
套 |
1 |
|
|
3 |
分水器 一進四出 |
套 |
1 |
|
|
4 |
集水器 一進四出 |
套 |
1 |
|
|
5 |
熱水系統 |
|
|
|
|
6 |
生活水箱 |
只 |
1 |
|
|
7 |
膨脹水箱 |
只 |
1 |
|
|
8 |
升降閥（銅質） |
個 |
12 |
|
|
9 |
水管組件 |
套 |
1 |
|
|
10 |
水泵 |
臺 |
3 |
|
|
11 |
電磁閥 |
只 |
4 |
|
|
12 |
三通閥 |
只 |
1 |
|
|
13 |
電子式水流開關 |
個 |
3 |
|
|
14 |
智能溫控器 |
只 |
1 |
|
|
15 |
鋼架2000*1000*700MM |
套 |
1 |
|
|
16 |
實驗操作指導書 |
套 |
1 |
|
