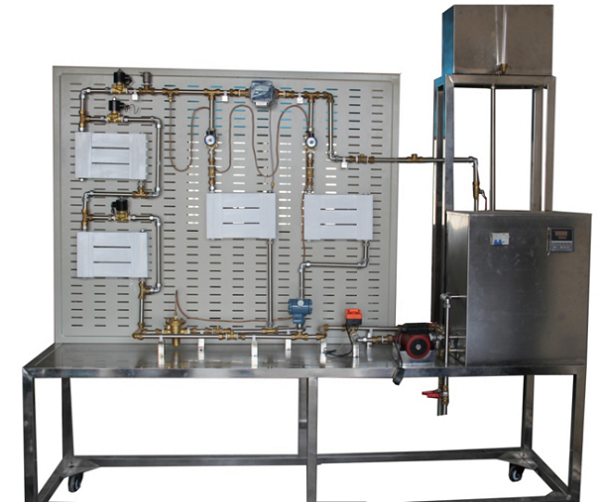

MYCN-29供熱系統管道安裝實訓裝置

供熱系統管道安裝實訓裝置-全面介紹了供熱系統工程中的安裝技術和操作工藝,采用模塊訓練的方式,是各職業院校學生實訓和技能考核的理想設備。
二、實訓裝置特 點:
1、直觀性強 系統采用敞開式設計,系統管路直接展現出來,器件貼有名稱標識,學生可直觀認識各種元器件及了解整個工作流程。
2、靈活性好 采用活動接頭的形式,可根據設計的需要選取不同的組合完成不同的管道連接,十分靈活方便,設備整體結構緊湊。
3、實訓性強 系統是將整套工程集成在實訓平臺上,供熱源、管路布局、中轉站以及用戶終端都是獨立分開,系統管路供水、回水的方向明確標識,管道的布局走向、保溫、測量等一目了然。
4、系統完整 系統與實際應用的供熱系統在連接方式、熱量交換、系統控制功能等方面完全一致。
三、技術性能
1、輸入電源:三相四線~380V±10%  50Hz
2、工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃)
3、系統容量:<5kW
4、安全保護:具有電流型漏電保護、接地保護,安全符合相關國家標準
四、實訓裝置配置
裝置提供實訓平臺、熱源、散熱器、閥門、供熱管道及附件、板式換熱器、儀表等分類器件;根據實訓要求選擇不同的器件,進行室內系統以及室外管道的安裝,室內系統的安裝主要包括有單戶式自然循環熱水供暖系統安裝、雙管上供下回式系統安裝、垂直單管順流式系統安裝等。室外管道的安裝主要包括直埋供熱管道安裝、管溝和地上敷設管道安裝、法蘭和閥門的安裝等
1、實訓臺:
實訓臺采用不銹鋼框架及鋼制網孔板結構,造型美觀大方,安裝器件方便,在實訓臺上安裝萬向輪,方便實訓臺的移動。
2、供熱系統:
主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、換熱器、熱量分配表、自力式壓差控制閥、恒溫控制閥和自動排氣閥、壓力傳感器、溫度傳感器等設備組成。
五、實訓項目
1、供熱管材、管件及附件的連接
2、供熱管道法蘭和閥門安裝
3、低溫?zé)崴匕遢椛涔┡到y(tǒng)安裝
4、熱水集中采暖分戶熱計量系統組裝
5、供熱管道的試壓、清洗及試運行
6、供熱系統故障設置與排除
六、主要配置
序號 名稱 單位 數量
1 膨脹水箱(帶液位管) 個 1
2 電磁閥 5
3 電熱水鍋爐 臺 1
4 手閥 2
5 電動閥 1
6 離心水泵 臺 1
7 熱量表 1
8 自動排氣閥 1
9 自力式壓差閥 1
10 供熱管道 若干 若干
11 溫度傳感器 5
12 壓力變送器 2
13 散熱器(帶排氣閥) 4
14 不銹鋼臺架 1
15 溫控器 1
16 2P漏電保護器 1
17 接觸器 1


友情提示:
1、設備驗收:各采購單位收貨時請檢查供熱系統管道安裝實訓裝置的貨品外觀,核實供熱系統管道安裝實訓裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供供熱系統管道安裝實訓裝置指導書和質保期,在質保范圍內提供對供熱系統管道安裝實訓裝置的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌墓嵯到y(tǒng)管道安裝實訓裝置選型錯誤或設備購買數量錯誤,造成供熱系統管道安裝實訓裝置的退換貨要求,將不被接受;
4、設備貨期:對供熱系統管道安裝實訓裝置的發貨期為參考值,如您需要了解供熱系統管道安裝實訓裝置的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對供熱系統管道安裝實訓裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關供熱系統管道安裝實訓裝置的技術咨詢;
