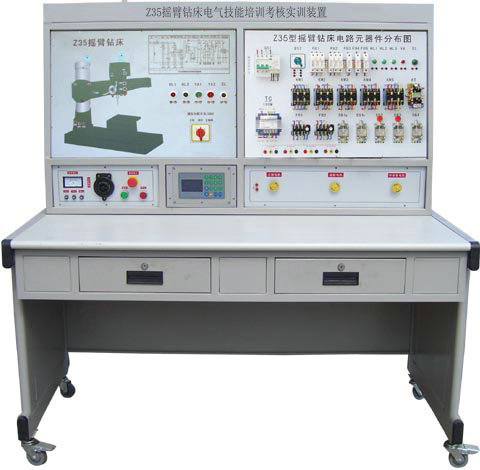

MY-Z35搖臂鉆床電氣技能實訓裝置


Z35搖臂鉆床電氣技能實訓裝置-是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位電氣控制內容的教學、考核而研制實驗設備.可用于課堂演示、機床電氣控制原理性操作及實驗實習。提高學生的動手能力,并克服以往只能在實際設備上進行教學。
二、適用范圍:
  本裝置適用Z35搖臂鉆床電氣控制的模擬于Z35搖臂鉆床電氣故障排除的技能考核。
三、技術性能:
1、輸入電源:三相四線(~380V±10% 50Hz)
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<1KVA
4、外形尺寸:1410mm×725mm×1535mm
四、基本裝備:
1、電源控制面板(鋁質面板)
 (1)交流電源(帶有漏電保護措施)
  提供三相交流電源(380V)
。2)人身安全保護體系
  屏上裝有電壓型漏電保護裝置,控制屏內或強電輸出若有漏電現象,即告警并切斷電源,確保實驗進程安全。
  屏上裝有一套電流型漏電保護器,控制屏若有漏電現象,漏電流超過一定值,即切斷電源。
2、主令控制及圖示板(鋁質面板)
  面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行,指示燈可以指示機床的相應動作。
  面板上印有T68型臥式鏜床立體示意圖,可以很直觀地看出T68型臥式鏜床的外形輪廓。
3、元器件安裝板
  面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件,這些元器件直接安裝在面板表面,可以很直觀的觀看它們的動作情況。
4、三相異步電動機
 4只380V三相鼠籠異步電動機,分別用作主軸電動機、冷卻泵和快速移動電動機。
5、故障開關箱
 設有32個開關,其中1到23用于故障設置;24到32開關保留。
6、實驗桌
 實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,形狀似長方體結構,造型美觀大方;設有兩個大抽屜,用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構,便于移動和固定,有利于實驗室布局。
五、實驗項目及主要內容
1、學生熟悉常用低壓電器的機構、原理;
2、在電氣原理圖模式下,學生借助原理分析,通過測量找出故障點在某條線路上;
3、提高學生的動手能力的技能操作水平;
4、通過對機床故障排除,完成機床常見故障的排除;
5、可以設置故障點做為維修電工的技能考核臺。

友情提示:
1、設備驗收:各采購單位收貨時請檢查Z35搖臂鉆床電氣技能實訓裝置的貨品外觀,核實Z35搖臂鉆床電氣技能實訓裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供Z35搖臂鉆床電氣技能實訓裝置產品指導書和質保期,在質保范圍內提供對Z35搖臂鉆床電氣技能實訓裝置的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌腪35搖臂鉆床電氣技能實訓裝置選型錯誤或Z35搖臂鉆床電氣技能實訓裝置購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對Z35搖臂鉆床電氣技能實訓裝置的發貨期為參考值,如您需要了解Z35搖臂鉆床電氣技能實訓裝置的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對Z35搖臂鉆床電氣技能實訓裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關Z35搖臂鉆床電氣技能實訓裝置的技術咨詢;
