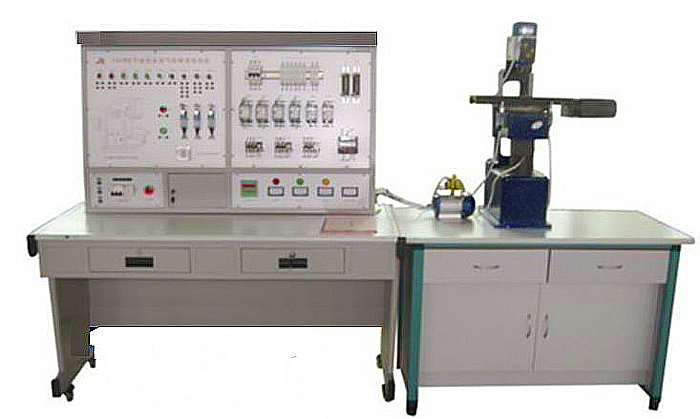

MY-M7120B平面磨床電氣技能實訓考核設備

平面磨床電氣技能實訓考核設備-由電源控制部分、M7120型磨床機床電氣控制部分、仿真機床構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等,機床電氣控制部分把整臺機床內部電器裝在正面面板上,能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點,供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位,熟練掌握機床電路工作原理,其是維修電工初、中、高級技能鑒定的理想設備。
二、
技術性能
1、輸入電源:三相四線(380V±10% 50Hz)
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
3、裝置容量:<1KVA
4、重 量:150kg
5、外形尺寸:1400mm×700mm×1500mm

三、設備的構成
(一)主控屏
1、三相四線電源輸入,通過漏電保護器接通總開關。
2、設有450V指針式交流電壓表三只,指示電源輸入的三相電源電壓,并有三只指示燈指示實訓臺與外部電源的通斷。
3、實驗兼報警記錄儀(實驗管理器):平時作為時鐘使用,具有設定實訓考核時間,定時報警、切斷電源等功能。
(一)機床電器裝載板:安裝機床電器、故障設置盒及故障測試孔。
(二)實訓桌:桌體為鋁木結構
(三)電氣部分的操作,能實現M7120型磨床各種運動
(四)機床電氣線路的所有接點,在裝置的面板上都有相應的測試點,便于檢測故障
(五)控制屏的故障箱內設有16個開關,通過撥動故障開關可設置相應的故障點
四、
設備配置
序號 名 稱 數量 備  注
1 M7120型 磨床電氣技能實訓考核裝置 1
2 XM7120型 磨床半實物模型(含實訓桌) 1 配有與電氣部分的連接接口,通過電纜連接
五、實訓項目與目的
1、熟悉常用低壓電氣的機構、原理;
2、通過觀察機床模擬運動,了解機床的真實運動狀況;
3、掌握機床電器控制原理及各種保護裝置;
4、掌握機床常見故障發生部分現象及排除方法。
六、故障點設置一覽表

故障編號 故障現象 故障編號 故障現象
1 機床無法啟動 9 砂輪電動機無法啟動
2 液壓泵電動機無法啟動 10 砂輪電動機無法啟動
3 液壓泵電動機無法啟動 11 砂輪架無法上升
4 液壓泵電動機無法啟動 12 砂輪架無法上升
5 液壓泵電動機和砂輪電動機都無法啟動 13 砂輪架無法下降
6 砂輪電動機無法啟動 14 砂輪架無法下降
7 砂輪電動機無法啟動 15 電磁吸盤不能工作
8 砂輪電動機控制無自鎖 16 電磁吸盤控制不能自鎖
