MY-X62WB 萬能銑床實訓及技能考核裝置



萬能銑床實訓及技能考核裝置-是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位電氣控制內容的教學、考核而研制的設備。可用于課堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器,所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備,同時也是職業資格培訓考核中選用的設備。提高學生的動手能力,并克服以往只能在實際設備上進行教學,費用高且難以實現教學目的弱點。同時為高層次維修技能訓練提供了有效的設備,達到了耗資少、教學效果顯著的目的。
二、適用范圍
    本裝置適用于X62W萬能銑床電氣控制的模擬與X62W萬能銑床電氣故障排除的技能考核。
三、
技術性能
1、輸入電源:三相四線(~380V±10%  50Hz)
2、工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃)  海拔<4000m
3、裝置容量:<1KVA
4、外形尺寸:1410mm×725mm×1535mm
四、
基本裝備
1、電源控制面板(鋁質面板)
(1)交流電源(帶有漏電保護措施)
    提供三相交流電源(380V)
(2)人身安全保護體系
    屏上裝有電壓型漏電保護裝置,控制屏內或強電輸出若有漏電現象,即告警并切斷電源,確保實驗進程安全。
    屏上裝有一套電流型漏電保護器,控制屏若有漏電現象,漏電流超過一定值,即切斷電源。
2、主令控制及圖示板(鋁質面板)
    面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行,指示燈可以指示機床的相應動作。
    面板上印有X62W萬能銑床立體示意圖,可以很直觀地看出X62W萬能銑床的外形輪廓。

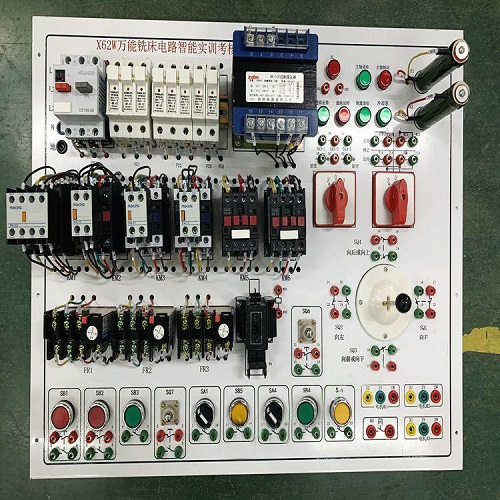

3、元器件安裝板
    面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件,這些元器件直接安裝在面板表面,可以很直觀的觀看它們的動作情況。
4、三相異步電動機
    3只380V三相鼠籠異步電動機,分別用作主軸電動機、進給電動機和冷卻泵電動機。
5、故障開關箱
    設有32個開關,其中1到24用于故障設置;25到32七個開關保留。
6、實驗桌
    實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,形狀似長方體結構,造型美觀大方;設有兩個大抽屜,用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構,便于移動和固定,有利于實驗室布局。
五、
實驗項目及主要內容
1、學生熟悉常用低壓電器的機構、原理;
2、在電氣原理圖模式下,學生借助原理分析,通過測量找出故障點在某條線路上;
3、提高學生的動手能力的技能操作水平;
4、通過對銑床故障排除,完成銑床常見故障的排除;
5、可以設置故障點做為維修電工的技能考核臺;
6、故障設置點。


友情提示:
1、設備驗收:各采購單位收貨時請檢查萬能銑床實訓及技能考核裝置的貨品外觀,核實
萬能銑床實訓及技能考核裝置的數量及配件,拒收處于受損狀態的萬能銑床實訓及技能考核裝置;
2、設備質保:茂育將為各采購單位提供萬能銑床實訓及技能考核裝置產品說明書內的質保條件和質保期,在質保范圍內提供對
萬能銑床實訓及技能考核裝置的免費維修,超出條件承諾時提供對本裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌娜f能銑床實訓及技能考核裝置選型錯誤或購買數量錯誤,造成
萬能銑床實訓及技能考核裝置的退換貨要求,將不被接受;
4、設備貨期:對萬能銑床實訓及技能考核裝置的發貨期為參考值,如您需要了解
萬能銑床實訓及技能考核裝置的精確貨期,請與茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對萬能銑床實訓及技能考核裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關萬能銑床實訓及技能考核裝置的技術咨詢。
