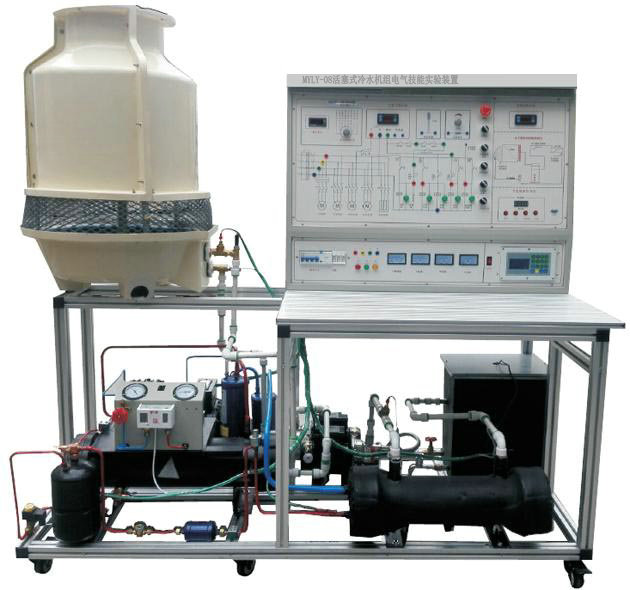

MYLY-08活塞式冷水機組電氣技能實驗裝置


活塞式冷水機組電氣技能實驗裝置-有制冷管路設備及冷水機組,配各種電路原理圖實訓板,并將電路所需的電器元件安裝在實訓板上,學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。冰水機組的空調電氣控制線路的實際工業用電器,形象直觀,可靠性好,使用壽命長, 可自行連接線路,并任意設置故障點。
適用于技工院校、職業學校作為制冷基本技能的實訓。
二、裝置特點:
1、實訓裝置直觀展示了冷水機組的系統結構、工作原理,可以清楚的觀測到制冷循環系統結構及主要部件的實物,便于教學演示講解及學生對課本知識的理解掌握。此外,管路中設有視液鏡可觀察制冷劑狀態;各段管路采用顏色標示,方便學生識別,其中高壓管路為紅色,低壓管路為藍色。
2、實訓柜集冷水機組系統和一體,系統真實完整,結構清晰、緊湊,與空調制冷系統、電氣系統一致。
3、系統采用真實的制冷機組(壓縮機、干式蒸發器,風冷式冷凝器,水泵等與實際裝置接軌。
4、裝置設有系統電氣控制線路接線區域,可完成不同啟動方式的運行模式,有利于學生將理論應用于實際,并培養學生實際操作動手能力。
三、主要技術參數:
1. 輸入電源:AC240V±5% 50Hz
2、裝置容量:<1KVA
3、環境溫度:-5℃~40℃
4、相對濕度:≤90%(25℃)
5、外形尺寸:1700×600×1200mm
6、制冷劑類型:R12
四、裝置組成:
1、冷水制冷系統實訓臺提供3匹制半封閉式制冷冷壓縮機、蒸發器(水冷蒸發器)、冷凝風扇、、過濾器。液視鏡,冷水水箱。制水泵組成
1)交流電壓表1只:測量范圍0~250V,精度1.5級,用于監測電源電壓。
2)交流電流表3只:測量范圍0~5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
3)溫度表1只:采用PT100傳感器,6個,用波段開關進行切換,可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
4)真空壓力表2只:測量范圍為-0.1~0.9MPa、-0.1~1.5MPa,可顯示系統低壓側、高壓側的壓力。
5)水冷蒸發器一個:為干式蒸發器,出水口1寸,進水口1寸
6)制冷水泵一只:220W/220W離心式制冷專用水泵
7)水冷凝器一個:殼式,出水口1寸,進水口1寸
8)冷卻水泵一只:550W/220W離心式制冷專用水泵
9)冷卻塔一個:玻璃結構,水流量3T
10)冷卻風機一個:軸流式220V,風量1800m?S,
11)水機控制器一個:3030(10)電子膨脹閥一個:4p
12)加熱器:3KW用于平衡制冷機組的冷量。
13)實訓臺設計有獨立的故障設置系統,且各種故障現象均模擬實際故障情況,實現了電路實際故障的全模擬,更利于學員對實際電氣控制電路的了解及實際故障情況的熟悉。
2、制冷量調節控制裝置:
1)通過自動調節提高冷媒流量,可以有效降低壓縮機的排氣溫度,擴大壓縮機高效做功區。采用雙向電子控制系統,可實現雙向熱泵功能、冷庫控制,空用制冷機組,變頻機組、中央空調機組的的節能控制和流量自動調整。

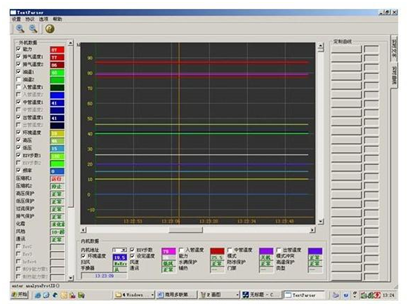

2)、軟件控制,能在線控制系統的溫度,讀取機組在最佳溫度系統制冷冷媒的流量開度數,調整制冷機組的過熱度,過冷度。該文本顯示界面的左側,以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分,是對通訊信息的顯示,包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中,顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能:     3、系統特點/調試控制軟件:
1)、4路實時溫度顯示:控制器同時檢測系統的制冷多點溫度,來控制機組過冷/過熱度。
2)、閥的開度實時顯示:控制對象為最大500P開度設定?勺孕兄评湎到y(tǒng)制冷劑流量設定最小開度。
3)、24路參數控制參數設置:控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整,以適應制冷/熱泵/冷庫/水機等設備。
4)、自動調節:設備運行時有斷電記憶功能,保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
5)、6路用戶模擬環境數據入設定如下圖:在調試中通過軟件模擬設定,可模擬制冷主機組在各個溫度條件下,閥的開度狀態來積累大量數據,從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
6)、多達8路設備運行監控:在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
7)、過冷/熱度控制范圍:2-15攝氏度?勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
8)、制冷劑:適應R134AR22R410A等其它冷媒。
4、脫機手動設定
A)溫度和開度可顯示查詢/設置:控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B)調節功能:在機組開發和調試階段,可以通過控制器手動調節功能,取得有效的試驗數據。
C)數碼管顯示器在線顯示開度和溫度以及故障代碼。
D)數碼管顯示器在線顯示開度和溫度以及故障代碼5) 曲線顯示界面

五、實訓內容:
1、初級技工基本技能實訓
(1) 專用工具的操作
(2) 制冷系統管件焊接
(3) 制冷系統試壓及檢漏
(4) 制冷系統抽真空及充注制冷劑
2、中級技能實訓(設計、安裝、調試及檢修)
(1)冷水機組的系統電氣線路器件的認識和測量
(2)冷水機組電氣控制線路接線及系統運行
(3)冷水機組電氣控制線路接線及系統運行
(4)冷水機組修實訓及故障分析
(5)冷水機組熱泵電氣電路故障
(6)壓力控制保護系統故障)
六、配置清單:
序號 器材名稱 數量 單位
1 高低壓力保護器 1 個
2 半封閉壓縮機(3P) 1 個
3 干式蒸發器3P 1 個
4 冷凝風機 1 個
5 膨脹閥2.4C 1 個
6 冷凝器(水冷) 1 個
7 儲液器3P 1 個
8 油液分離器3P 1 個
9 汽分離器3P 1 個
10 制冷電磁閥3/8 1 個
11 冷水控制器010 1 個
12 漏電開關32A/4P 1 個
13 380V電壓表 3 個
14 電流表30A 1 個
15 按鈕 5 個
16 指示燈 5 個
17 急停開關 1 個
18 水箱控制器010 1
19 交流接觸器 4 個
20 水泵240W/1.8L 2 個
21 制冷劑量流量控制系統 1
22 膨脹閥 1
23 制冷劑量流量控制系統軟件 1
24 通信線 1
25 DN15流量開關(霍爾) 2
26 加熱器3KW/220V 1
27 壓力表 2
28 A3連接線 2
29 10K傳感器 8
30 小超人電動機綜合保護器 1 個
31 延時繼電器220V/100s 3 個
32 考核系統 1


友情提示:
1、設備驗收:各采購單位收貨時請檢查活塞式冷水機組電氣技能實驗裝置的貨品外觀,核實活塞式冷水機組電氣技能實驗裝置的數量及配件,拒收處于受損狀態的活塞式冷水機組電氣技能實驗裝置;
2、設備質保:上海茂育將為各采購單位提供活塞式冷水機組電氣技能實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對活塞式冷水機組電氣技能實驗裝置的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌幕钊嚼渌畽C(jī)組電氣技能實驗裝置選型錯誤或活塞式冷水機組電氣技能實驗裝置購買數量錯誤,造成活塞式冷水機組電氣技能實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對活塞式冷水機組電氣技能實驗裝置的發貨期為參考值,如您需要了解活塞式冷水機組電氣技能實驗裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位活塞式冷水機組電氣技能實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關活塞式冷水機組電氣技能實驗裝置的技術咨詢。
