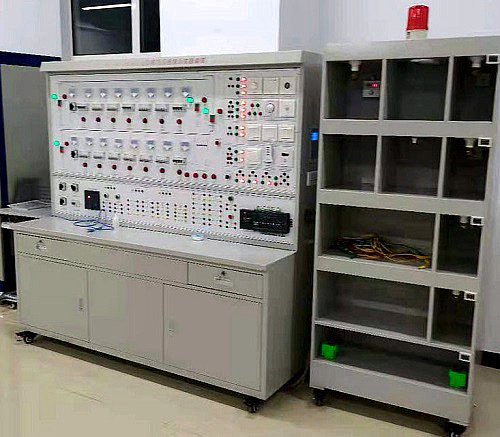

MY-68B樓宇照明系統實訓系統
樓宇照明系統實訓系統（LON總線型）功能概述：
1.本實驗系統要求由三部分構成：照明系統控制屏、照明演示柜、軟件工程。
2.照明系統控制屏要求設有4個樓層配電箱、2個中間配電箱、1個航空障礙照明配電箱、1個地下停車場配電箱、1個應急照明配電箱、10種場所的照明為對象，按照不同場所的照明要求分別設置不同的照明控制方式，其中樓道照明要求采用了觸摸延時開關、人體感應開關、單板開關、聲控開關對不同樓道照明進行控制。系統同時必須使用通用的DDC控制模塊通過LONWORKS總線通信協議組網和上位機軟件系統對不同場所的不同照明要求進行遠程控制。
3.照明演示柜要求為樓宇照明控制部分的演示對象，仿實物化設計，屬于半實物。要求采用分層結構，能模擬樓層整體照明效果，實物模式，分為五層結構，分別是體現多種照明場景。照明場景，可模擬9種場所：航空，臥室，客廳，經理辦公室，員工辦公室，多功能會議廳，大堂，地下停車場和樓道，其中多功能會議廳具有8種情景。整個照明演示系統分別設有頻閃燈、白熾、熒光燈、筒燈和光字牌，能真實模擬各場所對照明控制以及照明效果的要求。
4.下位機系統要求采用DDC控制器，實現現場數據的采集和開關控制，并可完成照明線路的控制，通過LonWorks總線與上位機系統通信。通過Lonmaker3.1編程軟件可設置DDC控制器程序。
5.上位機監控系統要求采用組態軟件編寫，配備監控系統軟件實現對照明系統的遠程監控。
二、技術規格：
1、輸入電源：三相四線（AC 380V±10% 50Hz）
2、工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3、裝置容量：<5.0kVA
4、外形尺寸：對象系統755mm×450mm×1812mm、
5、控制屏1512mm×800mm×1645mm
6、安全保護：具有漏電自動保護功能
三、完成的教學內容：
1、常用燈具的認知與應用
2、照度傳感器認知與應用
3、動靜探測器認知與應用
4、遙控照明控制器認知與應用
5、照明燈具及普通控制設備的安裝和調試控制
6、應急照明設備的控制
7、時間表控制模式下照明線路組建和控制
8、情景切換控制模式下照明線路組建和控制
9、遠程強制控制模式下照明線路組建和控制
10、動態控制模式下照明線路組建和控制
11、樓宇照明運行線路整體設計
友情提示：
1、設備驗收：各采購單位收貨時請檢查樓宇照明系統實訓系統的貨品外觀，核實樓宇照明系統實訓系統的數量及配件，拒收處于受損狀態的設備；
2、設備質保：上海茂育將為各采購單位提供樓宇照明系統實訓系統產品說明書內的質保條件和質保期，在質保范圍內提供對樓宇照明系統實訓系統的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>樓宇照明系統實訓系統選型錯誤或樓宇照明系統實訓系統購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對樓宇照明系統實訓系統的發貨期為參考值，如您需要了解樓宇照明系統實訓系統的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對樓宇照明系統實訓系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有樓宇照明系統實訓系統的技術咨詢。
