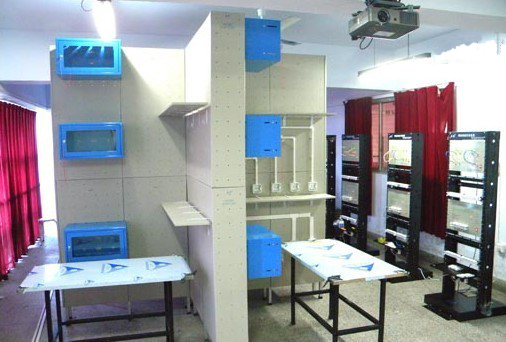

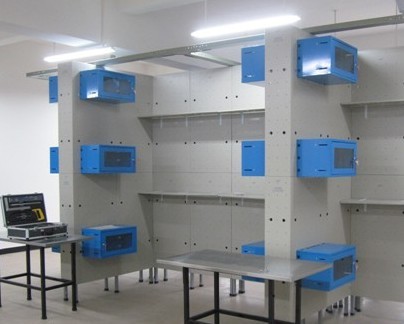

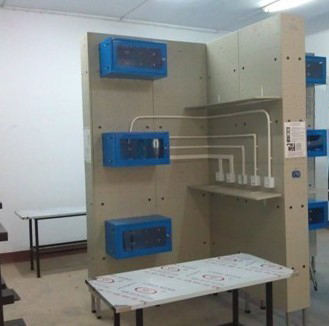

MYJD-6綜合布線實訓室

一、MYJD-6綜合布線實訓室-技術規格：

實訓組數（同時）		4組
實訓人數（同時）		12人
產品重量		825公斤
外型尺寸	長	5.28米
外型尺寸	寬	1.44米
外型尺寸	高	2.6米
實訓次數		>10000次
實訓課時		24課時
安裝方式		TT
布局特點		T字連接布局，適合小教室安裝和演示，設備利用率低。

二、實訓功能：
1、綜合布線工程技術設計平臺功能。
2、綜合布線工程技術實訓平臺功能。
3、綜合布線工程技術展示平臺功能。
4、綜合布線工程技術測試平臺功能。
5、綜合布線工程技術考核平臺功能。
6、全班同時實訓功能。滿足8-16組，每組3-4人同時實訓。
7、綜合布線各個子系統實訓功能。具有同時或交叉進行綜合布線系統工程七個子系統實訓。
8、模擬萬種永久鏈路實訓和測試功能。
9、強大的擴展功能。能夠擴展為智能化管理系統、電氣工程技術等多種實訓平臺。

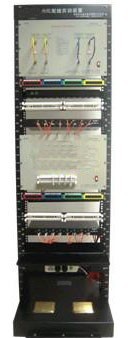

光纜配線實訓裝置

一、產品主要功能有：光纖鏈路搭建和熔接功能，網絡配線和端接功能，網絡跳線制作和測試功能，永久鏈路配線端接功能，配線子系統安裝實訓功能等。
二、產品型號和技術規格：

類別	技術規格
外型尺寸	長600mm,寬530mm,高1800mm
電壓/功率	交流220V/50W
配套設備	網絡綜合配線實訓架--1套；網絡跳線測試儀—1臺；網絡端接實驗儀—1臺；網絡理線架—2個； 24口網絡配線架—2臺；組合式光纖配線架—2臺； 110型配線架—2臺；其余見產品配置表。立柱具有布線穿管和安裝網絡插座實訓功能。

三、產品特點：
1、實訓裝置真實模擬標準網絡機柜配線端接工程技術。
2、組合式光纖配線架，多種光纖接口。
3、實驗儀能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障。
4、故障模擬功能。例如：跨接、反接、短路、斷路。
5、落地安裝，立式操作，穩定實用，節約空間。
6、具有5000次以上壓接線端接實訓功能。
7、立柱具有布線穿管和安裝網絡插座實訓功能。
四、實訓功能：
1、能夠進行光纜配線和熔接實訓。
        每臺設備安裝有組合式光纖配線架2個，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
        光纖配線架針對教學實訓專門設計和生產。采用多功能組合式結構；鋼板厚度和強度遠遠超過工程產品，結實堅固，特別適合數千次的反復安裝和拆卸實訓操作；光纖配線架安裝的耦合器既能滿足單模光纖也能滿足多模光纖；既能安裝室外光纜，也能安裝室內光纜；既有ST圓口，也有SC方口；
        組合式光纖配線架既有ST口，也有SC口，包括8個ST接口和8個SC接口，每次能夠熔接16芯光纖，也能插接8根ST-ST光纖跳線或者8根SC-SC光纖跳線，或者16根ST-SC光纖跳線。
2、能夠進行網絡銅纜的配線和端接實訓。每臺設備每次端接6根銅纜雙絞線的兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線96次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有96個指示燈分48組，同時顯示6根雙絞線的全部端接情況，能夠直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
3、能夠制作和測量4根網絡跳線，對應指示燈顯示兩端RJ45接頭的壓接線端接連接狀況和線序，每根跳線對應8組16個指示燈直觀和持續顯示連接狀況和線序，共有64個指示燈分為32組，同時顯示4根跳線的全部線序情況，能夠直觀判斷銅纜的跨接、反接、短路、斷路等故障。
4、能與網絡配線架、通信跳線架組合進行多種端接實訓，仿真機柜內配線端接。
5、能夠模擬配線端接、永久鏈路常見故障，也能進行故障維修訓練。如：跨接、反接、短路、斷路等。
6、實訓設備具有5000次以上的端接實訓功能。
7、能夠搭建多種網絡鏈路和測試鏈路的平臺。

綜合布線故障檢測實訓裝置

一、產品摘要：
產品主要功能有：網絡配線端接實訓功能，網絡跳線制作和測試功能，模擬綜合布線系統常見故障功能，進行鏈路故障檢測和故障分析功能，進行故障維修實訓功能，進行光纖配線和熔接實訓功能，進行銅纜配線和端接實訓功能等。

二、產品型號和技術規格：

外型尺寸	長1800mm，寬650mm，高1800mm。
電壓/功率	交流220V/400W。
主要配套設備	開放式操作臺　　　1套；　　布線實訓螺孔板　　　1套；網絡端接實驗儀　　1臺；　　網絡跳線測試儀　　　1臺； 24口網絡配線架　　2臺；　　網絡理線架　　　　　2個； 110型配線架　　　 2臺；　　組合式光纖配線架　　2臺；顯示器安裝支架　　1個；

三、產品功能：
（1）能夠模擬數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串擾、回波損耗、超長等。每類故障有數百種設置方式，能夠滿足教師根據教學和實訓需要隨時自由設置各種故障。
（2）能夠進行鏈路故障檢測和故障分析。
（3）能夠進行故障維修實訓。
          能夠模擬和維修數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串擾、回波損耗等常見故障。
（4）能夠進行光纖配線和熔接實訓。
　　每臺設備安裝有組合式光纖配線架2個，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
　　光纖配線架針對教學實訓專門設計和生產。采用多功能組合式結構；鋼板厚度和強度遠遠超過工程產品，結實堅固，特別適合數千次的反復安裝和拆卸實訓操作；光纖配線架安裝的偶合器既能滿足單模光纖也能滿足多模光纖；既能安裝室外光纜，也能安裝室內光纜；既有ST園口，也有SC方口；
組合式光纖配線架既有ST口，也有SC口，包括8個ST接口和8個SC接口，每次能夠熔接16芯光纖，也能插接8根ST-ST光纖跳線或者8根SC-SC光纖跳線，或者16根ST-SC光纖跳線。
（5）能夠進行銅纜配線和端接實訓。
　　每臺設備每次端接6根雙絞線的兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線96次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有96個指示燈分48組，同時顯示6根雙絞線的全部端接情況，能夠直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
（6）能夠制作和測量4根網絡跳線。
　　   對應指示燈顯示兩端RJ45接頭端接狀況和線序，每根跳線對應8組16個指示燈直觀和持續顯示連接狀況和線序，共有64個指示燈分為32組，同時顯示4根跳線的全部線序情況，能夠直觀判斷銅纜的跨接、反接、短路、斷路等故障。
（7）能夠進行綜合布線系統各種永久鏈路實訓。
　　   實驗儀與配線架、跳線架、跳線等組合，進行多種永久鏈路端接實訓，熟練掌握端接工程技術和操作技巧。
（8）水平子系統管/槽布線技術實訓。
（9）工作區子系統網絡插座安裝實訓。
（10）網絡鏈路測試平臺功能。
（11）網絡機柜設備安裝和配線端接功能
（12）真實展示完整的綜合布線系統功能。實訓裝置可以用多種纜線連接，例如：5E類和6類雙絞線、25對電纜、光纜相連，組建完整的綜合布線系統。
（13）完整的網絡應用系統。增加相關網絡設備和軟件后能夠組成完整的網絡應用系統。
（14）預留顯示器安裝支架和主機安裝位置。
（15）實訓考核功能。指示燈直接顯示考核結果，易評判和打分。
（16）選拔賽、集訓、國賽在上面安裝計算機和光纖熔接機，進行綜合布線項目設計和光纖熔接技術實訓。
四、綜合布線故障檢測實訓裝置--產品配置清單

序號	配套設備名稱	配套設備技術規格	數量	單位
1.	開放式操作臺	長1800mm，寬650mm，高1800mm。	1	臺
2.	綜合布線故障模擬箱	長480mm，寬200mm，高450mm	1	臺
3.	網絡壓接線實驗儀	長480mm，寬80mm，高310mm	1	臺
4.	網絡跳線測試儀	長480mm，寬40mm，高310mm	1	臺
5.	網絡配線架	24口網絡配線架	2	個
6.	理線架	1U	2	個
7.	110通信配線架	110型標準1U，100回	2	個
8.	光纖配線架	組合式8個ST口，8個SC口	2	個
9.	地彈插座	120型220V/10A 5口電源插座	1	個
10.	地彈插座	120型 RJ45網絡+RJ11電話接口	1	個

光纖熔接機

適用光纖	SM (單模), MM (多模), DS (色散位移)光纖, NZDS (非零色散位移，即G.655光纖)
熔接機類型	單芯熔接機
包層外徑	80 to150µm
被覆光纖直徑	100 to1000µm
光纖切割長度	8-16mm, 被覆光纖直徑250µm，16(標準) 或8-16mm (選用)，被覆光纖直徑250µm-1000µm
平均接續損耗	0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS)
熔接時間	9 秒（標準SM）
回波損耗	> 60dB
熔接程序	12組工廠預置，188組用戶設置
估計損耗	可用
接續損耗存儲	5000組最新接續結果，每組3項參數
屏幕顯示	X軸和Y軸獨立顯示，放大倍數380倍；或X/Y軸同時顯示，放大倍數200倍
顯示	高性能5英寸彩色LCD顯示屏，顯示內容可翻轉,方便雙向操作
工作環境	0 to 5000m(海撥) 0 to 95%(濕度) -10～50℃(溫度)
張力測試	2N
電極壽命	2500次
加熱模式	加熱時間1～60秒可調
典型加熱時間	30 秒(標準)
熱縮套管	60mm, 40mm 和一系列微縮套管
鋰電池容量	約130次接續及加熱（典型）
電源	交流適配器輸入電壓100-240V 50／60Hz，輸出電壓：DC13.5V /5A 直流輸入電壓11-14V ( 內置鋰電池8000mAh )
終端接口	RS232 接口
防風性能	在15m/s的強風下能進行接續
體積	150mm(長) x150mm (寬) x160mm (高)
重量	3.52kg（含電源模塊）

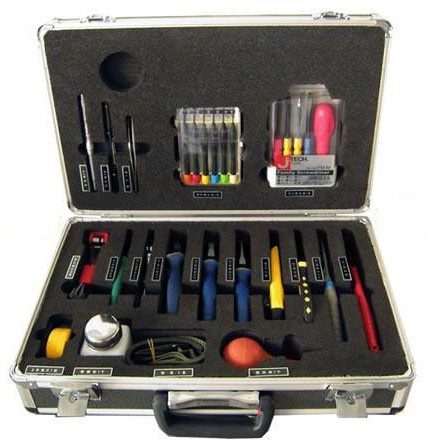

光纖工具箱

產品型號和技術規格：

外型尺寸	長440mm,寬125mm,高310mm
適用范圍	全國高職技能大賽專用工具箱
配套工具	序號	工具名稱和規格	數量	用途
	1	束管鉗	1把	開剝光纖束管
	2	多用剪，8寸	1把	剪斷纖維
	3	剝皮鉗	1把	剝除光纖涂覆層
	4	美工刀	1把	切割
	5	尖嘴鉗，6寸	1把	開剝輔助工具
	6	鋼絲鉗，6寸	1把	開剝輔助工具
	7	斜口鉗，6寸	1把	開剝輔助工具
	8	光纖剝線鉗	1把	切割
	9	活動扳手，6寸	1把	緊固螺絲
	10	橫向開纜刀	1把	橫向開剝光纜外護套
	11	清潔球	1把	吹浮灰
	12	背帶	1條	背工具箱用
	13	酒精泵	1個	存儲與泵出酒精
	14	鋼卷尺，2米	1把	測量長度
	15	組合螺絲批	1套	緊固螺絲用
	16	微型螺絲批	1套	緊固微型螺絲用
	17	鑷子	1把	夾持小件物品
	18	記號筆	1個	編號標記
	19	紅光筆	1個	發射紅光

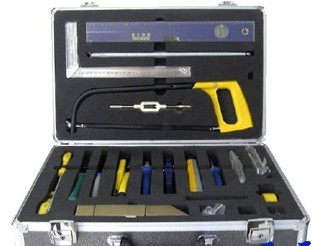

網絡綜合布線專用工具箱

外型尺寸	長520mm，高160mm，寬315mm
適用范圍	全國高職技能大賽專用工具箱
配套工具	序號	工具名稱和規格	數量	用途
	1	網絡壓線鉗	1把	壓接水晶頭用
	2	網絡打線鉗>	2把	模塊打線用
	3	鋼卷尺，2米	1把	長度和位置測量用
	4	活扳手，150mm（6寸）	2把	螺絲固定用
	5	螺絲刀，Φ6X150>	2把	螺絲固定用
	6	鋸弓	1把	切割用
	7	鋼鋸條	5根	切割用
	8	美工刀	2把	切割用
	9	線管剪	1把	PVC管裁斷用
	10	老虎鉗，8寸	1把	夾持物件
	11	尖嘴鉗，6寸	1把	夾持物件
	12	鑷子	1把	夾持物件
	13	不銹鋼角尺，300mm	1把	90度角測量用
	14	條形水平尺，400mm	1把	測量水平和垂直用
	15	彎管器 Φ20>	1把	Φ20PVC冷彎管成型用
	16	計算器	1把	計算用
	17	麻花鉆頭，Φ10>	2個	開孔用
	18	麻花鉆頭，Φ8>	2個	開孔用
	19	麻花鉆頭，Φ6>	2個	開孔用
	20	絲錐，M6>	2個	攻絲用
	21	十字批頭	2個	電動起子配套用
	22	水晶頭，RJ45>	10個	維修備用
	23	螺絲，M6X15>	10個	維修備用
	24	線槽剪	1個	切斷PVC線槽用
	25	彎頭模具	1把	線槽成型用
	26	剝線鉗	2個	剝線用

不銹鋼操作臺

一、產品型號和技術規格：

外型尺寸	長1200mm，寬600mm，高750mm
重量	24KG

二、產品特點：
1、不銹鋼封包臺面，邊緣光滑，臺面平整美觀。
2、方鋼支架，結實牢固。
3、橡膠腳套，整齊美觀。
4、工廠專業化批量生產，性價比高。
5、標準化紙箱包裝，運輸方便，現場快速組裝。
三、產品功能：
1、綜合布線工程現場布線材料加工或者實訓。
2、在操作臺上進行線槽、線管、橋架等材料加工。

3、組裝和擺放各種設備。

網絡配線實訓裝置

一、產品型號和技術規格：

外型尺寸	長600mm,寬530mm,高1800mm
電壓/功率	交流220V/50W
配套設備	網絡壓接線實驗儀—1臺網絡理線環—2個網絡跳線測試儀—1臺 8口PDU電源插座—1個 100回110型通信跳線架—2臺 24口網絡配線架—2臺零件/工具盒—1個立柱具有布線穿管和安裝網絡插座實訓功能。
實訓人數	每臺設備能夠滿足2—4人同時實訓。
實訓課時	12課時（RJ45頭和模塊端接、跳線測試、配線架端接、通信架端接、永久鏈路、信道鏈路）

二、產品特點：
實驗儀能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障。
故障模擬功能。例如：跨接、反接、短路、斷路。
落地安裝，立式操作，穩定實用，節約空間。
具有5000次以上壓接線端接實訓功能。
立柱具有布線穿管和安裝網絡插座實訓功能。
三、實訓功能：
1、網絡配線和端接實訓
        每次端接有對應的指示燈直觀顯示端接電氣連接狀況和線序，能夠直觀顯示和判斷跨接、反接、短路、斷路等故障。
2、網絡跳線制作和測試實訓
        同時測量4根網絡跳線，能夠直觀判斷跨接、反接、短路、斷路等故障。
3、測試鏈路端接和實訓
        實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種測試鏈路的端接實訓，仿真網絡機柜內配線端接工程技術。熟練掌握工程技術和操作技巧。
        每組鏈路有3根跳線，端接 6次。每組鏈路路由為：儀器RJ45口（下排）→配線架RJ45口→配線架網絡模塊→ 通信跳線架模塊下層→通信跳線架模塊上層→儀器RJ45口（上排）。
        要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
4、永久鏈路端接和實訓。
        實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種永久鏈路的端接實訓，仿真網絡機柜內配線端接工程技術。熟練掌握工程技術和操作技巧。
        每組鏈路有3 根跳線，端接6次。每組鏈路路由為：儀器面板通信模塊（下排）→配線架RJ45口 →配線架網絡模塊→通信跳線架模塊下層→通信跳線架模塊上層→儀器面板通信模塊（上排）。
        要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
5、進行布線穿管和安裝網絡插座實訓功能。
6、網絡鏈路測試平臺功能。
7、實訓考核功能。指示燈直接顯示考核結果，易評判和打分。
樓宇配置清單

一、對講門禁系統
序號	設備名稱	設備型號	單位	數量
1	管理中心機	ET-366G	臺	1
2	歐式數碼彩色可視室外主機	ET-366D08-1-ID	臺	1
3	電源箱	ET-366P	臺	1
4	聯網器	ET-366W	臺	1
5	多功能壁掛室內分機	ET-366M5-F	臺	1
6	非可視壁掛室內分機	ET-366H2	臺	1
7	門前鈴	ET-366BD1	臺	1
8	層間分配器	ET-366FS2	臺	1
9	非接觸卡 ID		張	1
10	電插鎖		只	1
二、消防系統
序號	設備名稱	設備型號	單位	數量
1	火災報警控制器	GST-200	臺	1
2	點型感煙火災探測器	G3	只	1
3	點型感溫火災探測器	G3N	只	1
4	探測器通用底座	DZ-02	只	2
5	手動報警按鈕	GST-9122	只	1
6	消火栓報價按鈕		只	1
7	聲光報警器		只	1
8	隔離模塊		只	1
9	單輸入模塊		只	1
10	單輸入輸出模塊		只	1
11	電子編碼器		只	1
12	火災顯示盤	ZF-101	臺	1
13	消防控制箱	DC24V/2A、24V繼電器	臺	1
三、安防系統
序號	設備名稱	設備型號	單位	數量
1	門磁開關		只	1
2	家用緊急求助按鈕		只	1
3	被動紅外空間探測器		只	1
4	被動紅外幕簾探測器		只	1
5	燃氣探測器		只	1
6	主動紅外對射報警器		只	1
7	聲光報警器		只	1
四、視頻監控系統
序號	設備名稱	設備型號	單位	數量
1	高速球云臺攝像機		臺	1
2	一體化槍型攝像機		臺	1
3	紅外攝像機		臺	1
4	室內全方位云臺		臺	1
5	矩陣主機		臺	1
6	矩陣控制鍵盤		臺	1
7	彩色監視器		臺	1
8	硬盤錄像機		臺	1
9	硬盤	500G	只	1
10	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A	臺	1
11	視頻線纜		米	100
12	電源線		米	100
五、智能一卡通系統
1	電控鎖		只	1
2	門禁一體機（帶軟件通訊功能）IC		臺	1
3	出門按鈕		只	1
4	考勤機 IC（帶軟件）		臺	1
5	消費機 IC（帶軟件）		臺	1
6	IC消費發卡器		臺	1
7	IC卡		張	10

友情提示：
1、設備驗收：各采購單位收貨時請檢查綜合布線實訓室的貨品外觀，核實綜合布線實訓室的數量及配件，拒收處于受損狀態的綜合布線實訓室；
2、設備質保：茂育將為各采購單位提供綜合布線實訓室產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌木C合布線實訓室選型錯誤或綜合布線實訓室購買數量錯誤，造成綜合布線實訓室的退換貨要求，將不被接受；
4、設備貨期：對綜合布線實訓室的發貨期為參考值，如您需要了解綜合布線實訓室的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對綜合布線實訓室有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關綜合布線實訓室的技術咨詢。
