MYLY-47B消防防煙排煙系統控制實訓設備
消防防煙排煙系統控制實訓設備-產品概述:
防煙排煙系統實訓裝置根據防煙排煙系統按照其控煙機理、分為防煙系統和排煙系統,設備設計為機械式加壓送風系統和機械式排煙系統。
防煙排煙系統實訓裝置由模擬房間配備系統和排煙風機系統組成(主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成 。
二、技術參數:
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃) 海拔< 4000m
3、裝置容量:<3.8kVA
4、通風系統臺:外形尺寸:2400mm×750mm×1600mm
控制柜尺寸:800mm×600mm×1800mm
5、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
6、工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃) 海拔< 4000m
三、產品特點:
整機系統由三部分組成:

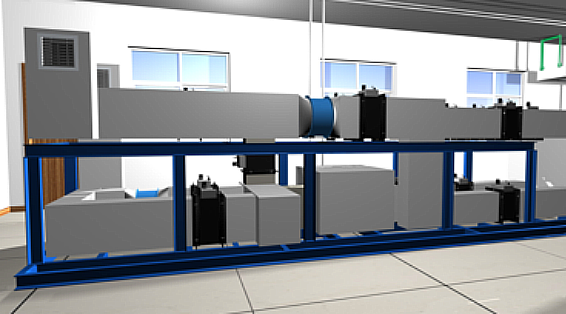

1)風系統整體放置在一個2000mm×750mm×800mm平臺上,可移動,平臺上風系統由不燃材料制作,系統中設置有閥門,風機,子系統,出風口等。
2)控制系統:系統各種模擬信號組成,可模擬一定情況下的在火災發生時的控制方式。
3)組態軟件:教學同步動畫控制,軟件與裝置結合,在設備上任何一點操作,軟件會有同步的動畫控制,以及對應的原理數據控制關系。
1、風系統的完整性:與實際中的通風系統、控制功能、保護功能、顯示功能完全一致。
2、系統與真實的通風排煙系統,風系處理系統原理相同,微型化展示了通風排煙系統的特點,結構、控制方法。
3、裝置直觀展示了通風系統的系統結構、工作原理,便于教師的演示講解及學生對課本知識理解掌握。結構合理,造型美觀 裝置結構合理緊湊、造型美觀大方,實訓桌還設有四個萬向輪和四個固定調節機構,便于移動和固定。
4、通過具體現象提高學生分析能力,有利于學生將理論用于實際,并培養其實際動手能力。
5、設有電流型漏電保護裝置,對地漏電電流超過一定值,即跳閘切斷電源;
6、DDC數字量控制模塊1套;
7、教學同步動畫控制:軟件與裝置結合,在設備上任何一點操作,軟件會有同步的動畫控制,以及對應的原理數據控制關系
四、產品配置:
1、系統由模擬房間配備系統和排煙風機系統組成(主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
2、模擬排煙系統控制:消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成,消防防排煙系統的工作原理是當消防控制中心收到火災信號時,聯動消防防排煙風機控制柜啟動風機并打開排煙閥,將室內濃煙從風管中向室外排放,達到排煙效果。
3、加壓送風機采用多翼式離心風機,
4、加壓送送管道采用不燃材料制作,加壓送風口和用常閉式,采用手動或電動開啟控制方式;
5,70度排煙防火防由控制執行器、不燃材制作而成。
6、排煙風機采用軸流風機,能在280度條件下作不小于30Min
7、排煙防火閥。安裝在機械排煙設施的管道上,平時呈開啟狀態,火災時當排管道內溫度達到280度時關閉。
8、 排煙口,安裝在機械排煙風管上作為煙氣吸入口中,平時呈關閉壯態。火災時需要排煙時手動或電動打開
9、系統原理
五、操作實訓:
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防類系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
六、配置表
序號 |
設備名稱 |
數量 |
備注 |
1 |
鋁型材框架 |
1個 |
40*40MM鋁型材框架2400*750*1600 |
2 |
壓差開關 |
1個 |
|
3 |
消防主機 |
1套 |
包含各種模塊、傳感器 |
4 |
70防火閥 |
2套 |
|
5 |
DDC控制模塊, |
1套 |
|
6 |
回風道管路 |
1套 |
按要求 |
7 |
通風管路 |
5米 |
定制 |
8 |
出風口 |
若干 |
|
9 |
排風風機 |
1套 |
180W/220V |
10 |
聲光報警器 |
|
|
11 |
送風機 |
|
|
12 |
編程軟件 |
1個 |
|
13 |
組態軟件 |
1個 |
動畫演示 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查消防防煙排煙系統控制實訓設備的貨品外觀,核實的消防防煙排煙系統控制實訓設備及配件,拒收處于受損狀態的消防防煙排煙系統控制實訓設備;
2、設備質保:茂育將為各采購單位提供消防防煙排煙系統控制實訓設備說明書,在質保范圍內提供對消防防煙排煙系統控制實訓設備的免費維修,超出條件承諾時提供對消防防煙排煙系統控制實訓設備的有償維修;
3、設備退換貨:各采購單位單方面原因導致消防防煙排煙系統控制實訓設備的選型錯誤或購置消防防煙排煙系統控制實訓設備數量錯誤,造成消防防煙排煙系統控制實訓設備的退換貨要求,將不被接受;
4、設備貨期:對消防防煙排煙系統控制實訓設備的發貨期為參考值,如您需要了解消防防煙排煙系統控制實訓設備的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對消防防煙排煙系統控制實訓設備有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關消防防煙排煙系統控制實訓設備的技術咨詢。
