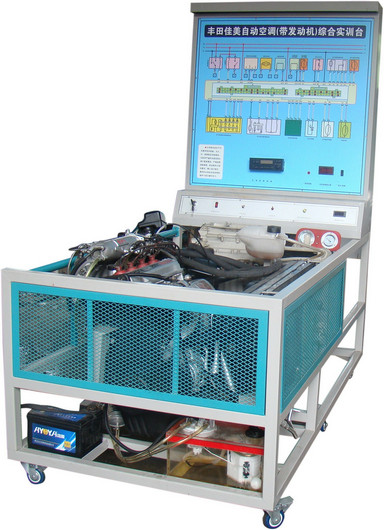

一、豐田自動空調系統實訓臺-簡介:
豐田自動空調系統實訓臺選用凌志400自動空調制冷系統。采用優質鋼板骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑。實驗臺后邊設置對開門,方便維修。右則邊故障設置裝置。底部采用帶剎車的萬向輪,移動和固定兩相宜方便調整設備的擺放位置。整機堅固耐用又美觀大方。
通過空調系統實驗臺的演示,可清楚了解內部的結構與功能,便于學生較快地掌握汽車空調系統的構造和原理,提高學生對汽車空調系統的初步認識,使學生了解汽車空調系統起到更直觀更深入的教學目的,是各汽車學校對汽車空調系統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、結構組成:
三相調速電動機、空調蒸發箱、壓縮泵、空調控制系統電氣元件、壓力表、送風管路、空調散熱器、干燥瓶、空調控制電腦、空調系統各傳感器及執行器、高低壓壓力表、故障設置和排除盒、控制面板、大型彩色噴繪電路原理圖、可移動臺架、電源、診斷座、發動機控制電腦及曲軸傳感器、實訓指導書。
三、功能特點:
1、數顯式溫度表顯示車內外溫度;
2、空調壓縮機離合器,冷凝器風扇,鼓風機等采用220V轉換的直流電源控制,既方便又安全;
3、風量及溫度自動工調整;
4、指針式儀表實時顯示高、低壓力值;
5、數字式溫度計,直觀顯示蒸發器出風口溫度;
6、可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作;
7、故障模擬系統可模擬實際運行工況,設置多種常見故障。具體內容詳見故障模擬設置裝置說明。
8、數顯式電壓表顯示各傳感器信號;
9、豐田自動空調系統人工讀碼操作等;
10、可增裝加熱裝置;
四、技術參數:
1、外觀尺寸:1450mm × 1000mm × 1850mm(長×寬×高)
2、工藝:汽車油漆高溫烤漆處理;轉動部件外加裝防護裝置;加裝交流電源漏電保護裝置。
3、調速電機:380V/3.5KW
4、蓄電池:60AH/12V
5、交流電源:380V;220V;
6、配套使用說明書及實訓指導書。
