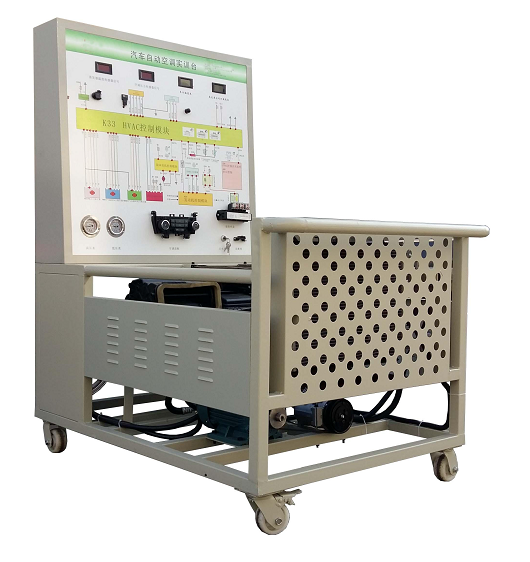

MYQ-66速騰汽車空調系統實訓臺

一、速騰汽車空調系統實訓臺-產品簡介：
該設備采用（全新）大眾速騰汽車自動空調系統為基礎，充分展示汽車自動空調系統組成結構和工作過程。適用于各類學校對汽車自動空調系統理論和維修實訓的教學需要。
二、功能特點：
1、真實可運行的汽車自動空調系統，充分展示汽車自動空調系統的組成結構和工作過程。
2、由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。
3、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車自動空調系統的工作原理。
4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6、實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7、設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8、實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9、帶加熱裝置,自動調節溫度。
三、技術規格：
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、制 冷 劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
9、三相異步電動機：
     型  號：YT 100L1-4
     電  壓：AC 380V
     功  率：2.2KW
     轉  速：1420r/min
10顏色：7032
11、鋼管：40*40*3mm
12、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
13、移動腳輪：120*80mm
四、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	檢測控制面板(帶面板柜）	裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm)	套	1
2	點火開關		個	1
3	信號模擬裝置		套	1
4	高壓壓力表	R134a，0～3.5MPa	個	1
5	低壓壓力表	R134a，0～1.5MPa	個	1
6	數字式進風口溫度表		個	1
7	數字式出風口溫度表		個	1
8	空調控制器總成	原車	套	1
9	空調蒸發箱總成	原車	套	1
10	壓縮機總成	原車	套	1
11	膨脹閥總成	原車	套	1
12	干燥器總成	原車	套	1
13	鼓風機總成	原車	套	1
14	冷凝器	原車	個	1
15	三相異步電動機	YT 100L1-4/2.2KW	臺	1
16	冷卻電子風扇	原車	套	1
17	發動機控制單元/轉速調節裝置		套	1
18	車身電腦與診斷座等		套	1
19	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
20	故障模擬與排除裝置	茂育	套	1
21	設備教師手冊	茂育	套	1
22	設備合格證、保修卡	茂育	套	1



---

友情提示：
1、設備驗收：各采購單位收貨時請檢查速騰汽車空調系統實訓臺的貨品外觀，核實速騰汽車空調系統實訓臺的數量及配件，拒收處于受損狀態的速騰汽車空調系統實訓臺；
2、設備質保：茂育將為各采購單位提供速騰汽車空調系統實訓臺產品說明書及質保期，在質保范圍內提供對速騰汽車空調系統實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌乃衮v汽車空調系統實訓臺選型錯誤或購買設備數量錯誤，造成速騰汽車空調系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：對速騰汽車空調系統實訓臺的發貨期為參考值，如您需要了解速騰汽車空調系統實訓臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對速騰汽車空調系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關速騰汽車空調系統實訓臺的技術咨詢。

---
