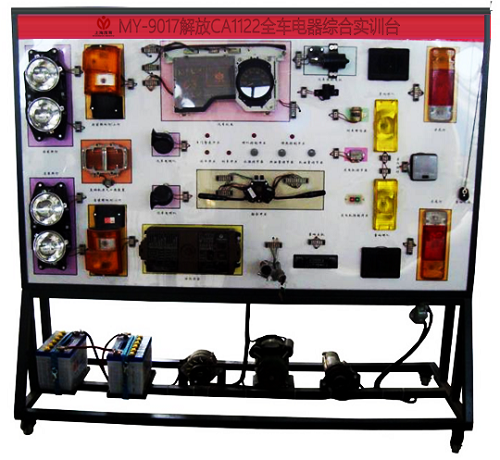

MY-9017解放CA1122全車電器綜合實訓臺
解放CA1122全車電器綜合實訓臺-是配合大專院校、部隊、汽修等專業的汽車培訓技能之用,采用全新柴油機原車電器實物為基礎,充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。適用于中高等職業技術院校普通教育類學院和汽車培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。通過電路電器實訓臺的演示,可清楚了解轎車內部的電路電器結構與功能,便于學生較快地掌握汽車的電路構造和原理,提高學生對汽車電路的初步認識,使學生了解汽車電路起到更直觀更深入的教學目的,是各汽車學校對電路電器理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實訓臺功能特點
1、真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。
接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。
三、技術規格
1、外形尺寸(約):2040×600×1800mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、工作電壓:直流12V
4、工作溫度:-40℃~+50℃
5、三相異步電動機、YT 100L1-4
6、電壓:AC 220V/380V
7、功率:2.2KW
8、轉速:1420r/min
9、鋼管:40*40*3mm
10、機柜:1.5mm冷板沖壓成形,背面設置維修門;
11、移動腳輪:100*60mm
友情提示:
1、設備驗收:各采購單位收貨時請檢查解放CA1122全車電器綜合實訓臺的貨品外觀,核實解放CA1122全車電器綜合實訓臺的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供解放CA1122全車電器綜合實訓臺產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌慕夥臗A1122全車電器綜合實訓臺選型錯誤或?qū)嶒?yàn)臺購買數量錯誤,造成全車電器實訓臺的退換貨要求,將不被接受;
4、設備貨期:對解放CA1122全車電器綜合實訓臺的發貨期為參考值,如您需要了解解放CA1122全車電器綜合實訓臺的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對解放CA1122全車電器綜合實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關全車電器實訓臺的技術咨詢。
