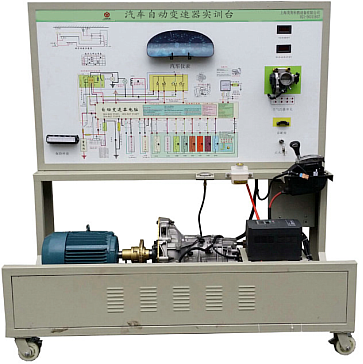

MYQB-16C汽車自動變速器實訓臺

汽車自動變速器實訓臺-采用翻新卡羅拉自動變速器總成為基礎,用可調速三相異步電動機做動力源,可對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示自動變速器組成結構和工作過程;適用于學校對自動變速器理論和維修實訓的教學需要。
二、
功能特點:
1、真實可運行的自動變速器、充分展示自動變速器的工作過程和組成結構,如:液力變扭器、機械傳動、液壓控制和電子控制等。
2、電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3、可通過變頻器設定電機銘牌上規定的額定電流值,實現用電子熱過載繼電器來防止電機過載,為了防止機械設備起動/停止期間的沖擊,可通過變頻器設定以S曲線圖形進行加速/減速。
3、實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖,學員可直觀對照電路圖和實物,認識和分析自動變速器控制系統的工作原理。
4、實訓臺面板上安裝有檢測端子,可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5、實訓臺面板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。
實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
6、實訓臺面板上安裝有自動變速器電磁閥指示燈,實時顯示電磁閥的工作狀態。
7、實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置
8、設備面板柜:1.5mm冷板沖壓成形,背面設置維修門;底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、
技術規格:
1、外形尺寸:1600×900×1700mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、輸入電源;交流220V±10% 50Hz
4、工作電源;直流12V
5、三相異步電動機:
1)電  壓:AC 380V/660V

2)電  流:8.2A/4.7A
3)功  率:4KW/5.5kw
4)轉  速:2880r/min
6、變頻器:
1)功  率:5.5KW/7.5KW
2)輸  入:AC 3PH 380V±15%
3)輸  出:9A/13A  AC3PH  0~380V  0~400Hz
7、工作溫度:-40℃~+50℃
8、顏色:7032
9、鋼管:40*40*3mm
10、移動腳輪:100*50mm
11、面板柜:1.5mm冷板沖壓成形,背面設置維修門;
四、基本配置(每臺):
序號 名       稱 規格型號 單位 數量
1 檢測控制面板 裝有各種檢測端子以及彩色原理圖 1
2 組合儀表   1
3 自動變速器控制電腦   臺 1
4 診斷座 OBDⅡ 個 1
5 點火開關   個 1
6 自動變速器總成 含各種傳感器 1
7 壓力表 0-25kg/cm2 個 1
8 節氣門總成   1
9 曲軸傳感器及信號盤   1
10 變速器檔位總成   1
11 變速器油散熱裝置   1
12 三相異步電動機   臺 1
13 變頻器   臺 1
14 移動臺架(帶自鎖腳輪裝置) 1600×900×1700mm(長×寬×高) 臺 1
15 故障模擬與故障排除裝置 茂育 1

友情提示:
1、設備驗收:各采購單位收貨時請檢查汽車自動變速器實訓臺的貨品外觀,核實汽車自動變速器實訓臺的數量及配件,拒收處于受損狀態的汽車自動變速器實訓臺;
2、設備質保:茂育將為各采購單位提供汽車自動變速器實訓臺產品說明書內的質保條件和質保期,在質保范圍內提供對汽車自動變速器實訓臺的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌钠囎詣?dòng)變速器實訓臺選型錯誤或設備購買數量錯誤,造成汽車自動變速器實訓臺的退換貨要求,將不被接受;
4、設備貨期:對汽車自動變速器實訓臺的發貨期為參考值,如您需要了解汽車自動變速器實訓臺的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對汽車自動變速器實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關汽車自動變速器實訓臺的技術咨詢。
