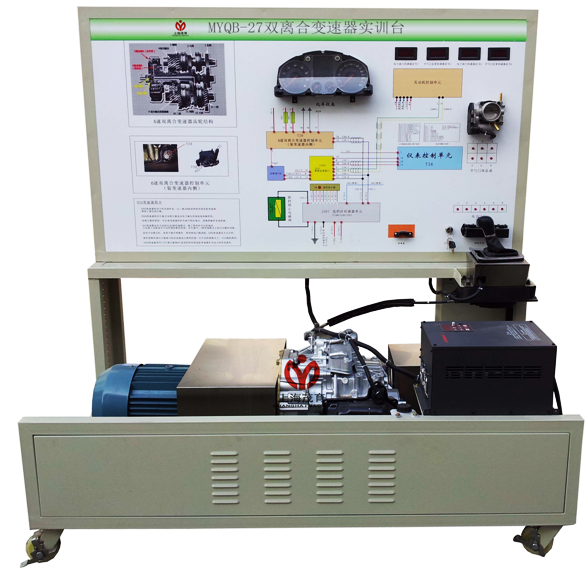

MYQB-27雙離合變速器實訓臺




雙離合變速器實訓臺-采用翻新大眾速騰02E雙離合器自動變速器總成為基礎,用可調速三相異步電動機做動力源,可對雙離合器自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示雙離合器自動變速器組成結構和工作過程;
適用于學校對雙離合器自動變速器理論和維修實訓的教學需要。

二、實訓臺功能特點:
1、真實可運行的雙離合器自動變速器、充分展示雙離合器自動變速器的工作過程和組成結構,如:液力變扭器、機械傳動、液壓控制和電子控制等。
2、電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3、可通過變頻器設定電機銘牌上規定的額定電流值,實現用電子熱過載繼電器來防止電機過載,為了防止機械設備起動/停止期間的沖擊,可通過變頻器設定以S曲線圖形進行加速/減速。
3、實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖,學員可直觀對照電路圖和實物,認識和分析雙離合器變速器控制系統的工作原理。
4、實訓臺面板上安裝有檢測端子,可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5、實訓臺面板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對雙離合器自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
6、實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置
7、設備面板柜:1.5mm冷板沖壓成形,背面設置維修門;底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、雙離合變速器實訓臺技術規格:
1、外形尺寸:1600×900×1700mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、輸入電源;交流220V±10% 50Hz
4、工作電源;直流12V
5、三相異步電動機:
電  壓:AC 380V/660V
電  流:8.2A/4.7A
功  率:4KW/5.5kw
轉  速:2880r/min
6、變頻器:
  功  率:5.5KW/7.5KW
  輸  入:AC 3PH 380V±15%
  輸  出:9A/13A  AC3PH  0~380V  0~400Hz
7、工作溫度:-40℃~+50℃
8、顏色:7032
9、鋼管:40*40*3mm
10、移動腳輪:100*50mm
11、面板柜:1.5mm冷板沖壓成形,背面設置維修門;
四、
基本配置(每臺)
序號 名       稱 規格型號 單位 數量
1 檢測控制面板 裝有各種檢測端子以及彩色原理圖 1
2 組合儀表   1
3 雙離合器自動變速器控制電腦   1
4 診斷座 OBDⅡ 1
5 點火開關   1
6 雙離合器自動變速器總成 含各種傳感器 1
7 壓力表 0-25kg/cm2 1
8 節氣門總成   1
9 曲軸傳感器及信號盤   1
10 變速器檔位總成   1
11 變速器油散熱裝置   1
12 三相異步電動機 AC 380V/660V 1
13 變頻器 5.5KW/7.5KW 1
14 移動臺架(帶自鎖腳輪裝置) 1600×900×1700mm(長×寬×高) 1
15 故障模擬與故障排除裝置   1
